Ohlins ARX 0102 Montageanleitung
Ar-x 40 stoßdämpfer für yamaha tenere 700 world raid
Quicklinks
Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

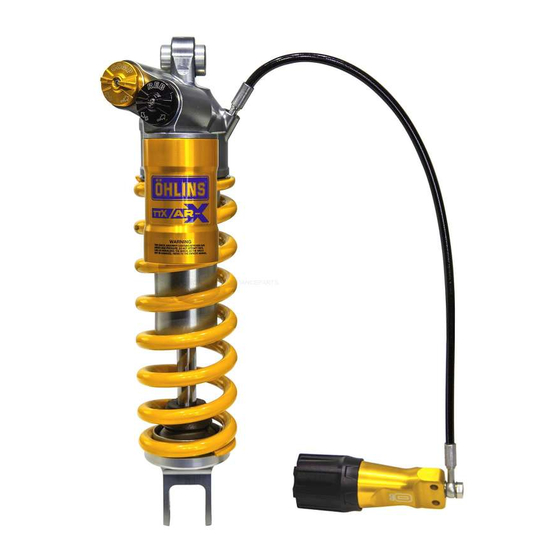

AR-X 40 Stoßdämpfer für Yamaha Tenere 700 World Raid
ARX 0102
Montageanleitung & Set-Up Guide
Lieferumfang
Beschreibung
Stoßdämpfer
Halterung
Schraube M6x30
Unterlegscheibe
6.4x12x1.6
Mutter M6
Schraube M10x50
Mutter M10
Kabelbinder
Öhlins Aufklebersatz
Notizaufkleber
Betriebsanleitung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen,
so kontaktieren Sie einen autorisierten Öhlins
Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
ARX 0102
1
01082-02
1
05404-07
2
00153-04
4
00430-02
2
05404-17
1
00430-01
1
00231-01
3
10207-01
1
01180-01
1
07244-01
1
Verwandte Anleitungen für Ohlins ARX 0102
Inhaltszusammenfassung für Ohlins ARX 0102
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer ARX 0102 Halterung 01082-02 Schraube M6x30 05404-07 Unterlegscheibe 00153-04 6.4x12x1.6 Mutter M6 00430-02 Schraube M10x50 05404-17 Mutter M10 00430-01 Kabelbinder 00231-01 Öhlins Aufklebersatz 10207-01 Notizaufkleber 01180-01 Betriebsanleitung 07244-01 Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Warnhinweise SAFETY SYMBOLS Hinweis! In dieser Betriebsanleitung, in Montageanleitungen und weiteren technischen Der Stoßdämpfer ist ein wichtiges Teil des Dokumenten werden wichtige Informationen, Motorrades und beeinflussen die Stabilität. welche die Sicherheit betreffen, durch folgende Symbole hervorgehoben: Hinweis! Lesen Sie das Handbuch und andere technische Öhlins Dokumente sorgfältig durch und stellen Das Sicherheitswarnsymbol bedeutet: Sie sicher, dass Sie alle Informationen verstanden... - Seite 3 MONTAGEANLEITUNG ⚠ Warnung! Es ist sehr zu empfehlen, dass eine Werkstatt mit entsprechend geschultem Personal den Stoßdämpfer einbaut. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Hinweis! Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Motorrad ausführen.
- Seite 4 MONTAGEANLEITUNG Montieren Sie den Öhlins Stoßdämpfer in umgekehrter Reihenfolge. Montieren Sie die Halterung Art. Nr. 01082-02 zusammen mit der Schraube Art. Nr.05404-07, den Unterlegscheiben Art. Nr. 00153-04 und den Muttern Art. Nr. 00430-02 an den Zylinder des Vorspannungseinstellers, wie auf der Zeichnung dargestellt.
- Seite 5 ADJUSTMENTS Warning! Druckstufen- einsteller Stellen Sie vor der ersten Fahrt sicher, dass die Grundeinstellungen von Öhlins noch vorhanden sind. Nehmen Sie immer nur eine Einstellung Zugstufen- gleichzeitig vor, gehen Sie in kleinen Schritten vor einsteller und machen Sie sich Notizen. Note! Empfohlene Einstellungen siehe die Montageanleitung oder wenden Sie sich an...
- Seite 6 SETTING UP Messen des unbelasteten Federwegs (Negativfederweg, Sag) Federvorspannung - unbelasteter Federweg - Fahrzeughöhe Die Federvorspannung ist ein entscheidender Faktor bei der Einstellung Ihres Motorrads, da sie die Höhe des Motorrads und den Gabelwinkel beeinflusst. Bevor Sie die Vorspannung einstellen, messen Sie den unbelasteten Federweg: Hinweis! Die folgende Vorgehensweise sollte auf einer...
- Seite 7 EINSTELLARBEITEN ⚠ Warnung! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben. Auslieferungszustand Stoßdämpferlänge Dämpferhub...
- Seite 8 Öhlins Produkte unterliegen einer Die neuesten Informationen Teile Nr. MI_ARX 0102_0 kontinuierlichen Verbesserung bekommen Sie bei Ihrem Öhlins Veröffentlicht am 05.12.2024 und Weiterentwicklung. Diese Importeur. Sollten Sie Fragen zum Montageanleitung wurde bis zum Inhalt dieser Montageanleitung Druckschluss so aktuell wie irgend haben, so kontaktieren Sie Ihren möglich gehalten.
