Webasto Thermo Top Evo Einbaudokumentation Seite 21

Suzuki Grand Vitara
Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!

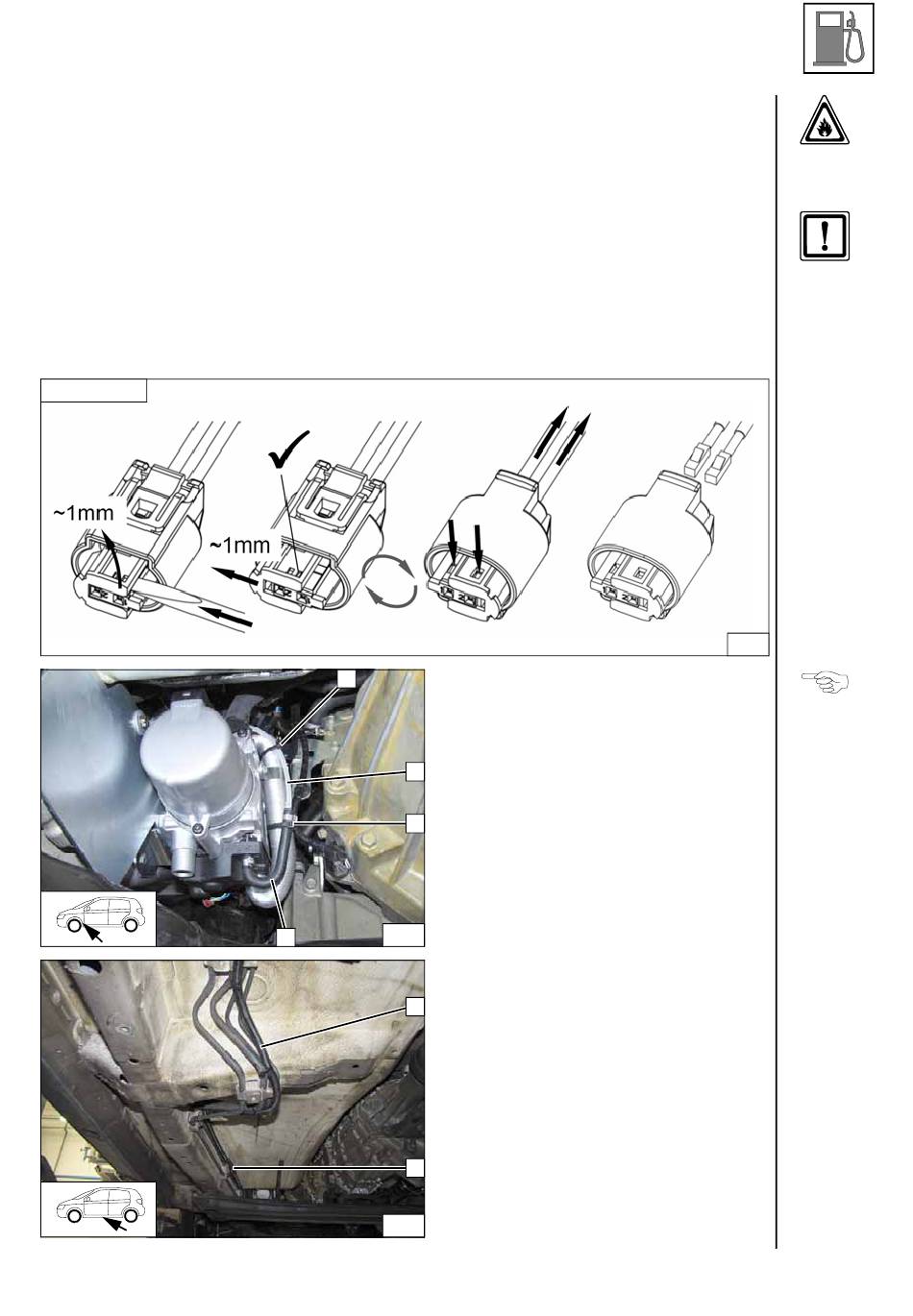

Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
Stecker X7
Ident.-Nr.: 1316924D
Kabelbaum Dosierpumpe und Brennstofflei-
1
tung in Wellrohr Ø 10 einziehen!
2
1
45
3
1
1
46
Stand: 19.01.2017
1 Kabelbinder
2 Brennstoffleitung
3 Formschlauch 180°, Schelle Ø 10 [2x]
1 Kabelbaum Dosierpumpe, Brennstofflei-
tung in Wellrohr Ø 10
Stecker
Dosier-
pumpe
demontie-
ren
44
Anschluss
Heizgerät
Leitungen
verlegen
© Webasto Thermo & Comfort SE 21
