Webasto Thermo Top Evo Einbaudokumentation Seite 10

Suzuki Grand Vitara
1
1
1
2
Ident.-Nr.: 1316924D
1
10
2
3
11
1
12
1
13
Stand: 19.01.2017

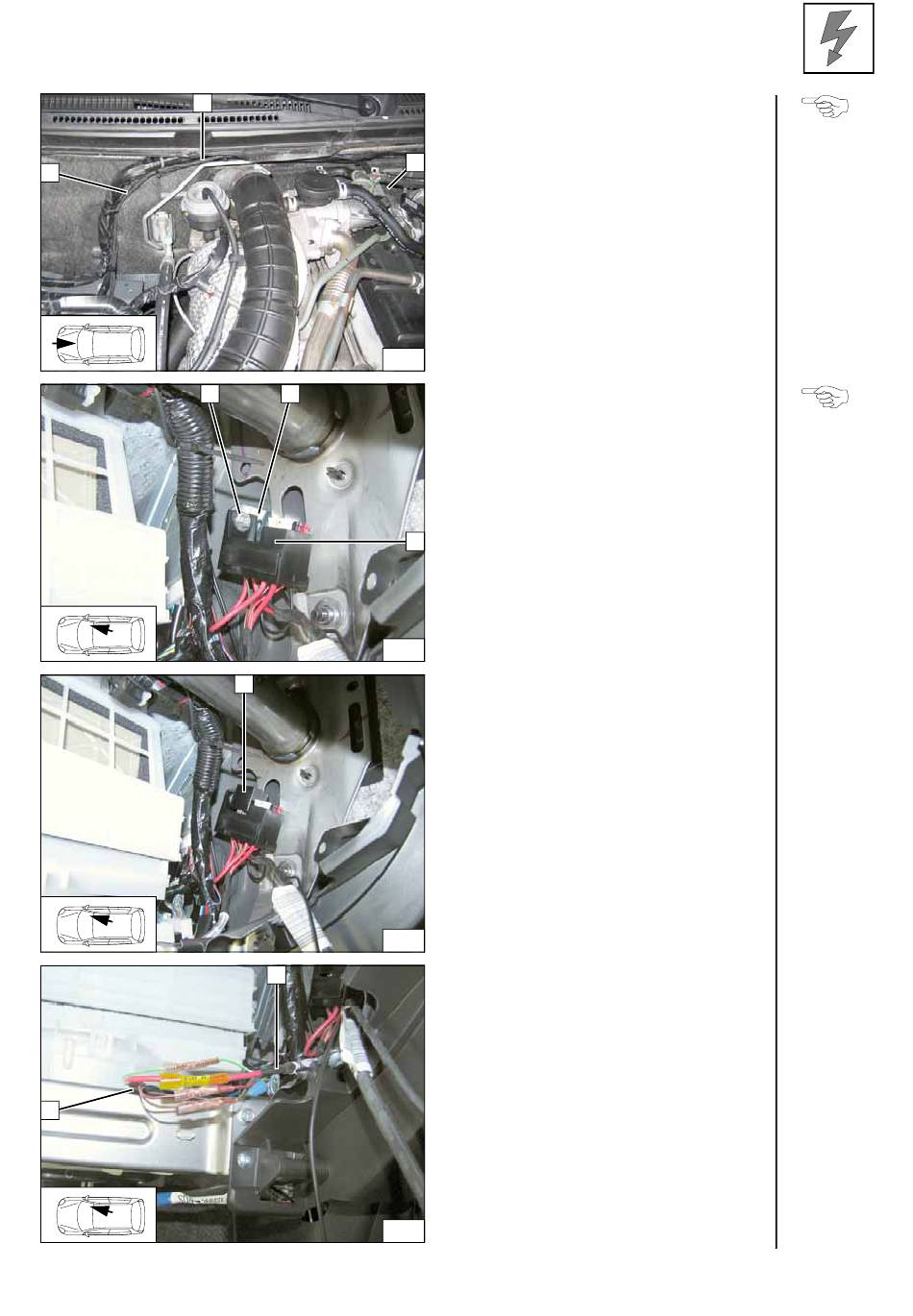

Alle nachfolgenden elektrischen Ver-
bindungen gemäß Systemschaltplan her-
stellen.
Kabelbäume Heizgerät und Dosierpumpe 1
an Spritzwand zur linken Fzg.-Seite und dann
an fzg.eigenen Leitungen zum Einbauort
Heizgerät verlegen!
Winkel 2 an fzg.eigenem Stehbolzen mit
Bundmutter M6 befestigen!
1 Schraube M5x16, Karosseriescheibe
[2x], Mutter
3 Relaissicherungshalter Innenraum
1 K1-Relais
1 Kabelbaum Relaissicherungshalter
Innenraum
2 Kabelbaum Heizgerät
Kabelbäume
verlegen
Relais-
sicherungs-
halter
Innenraum
montieren
K1-Relais
montieren
Kabelbäume
farbgleich
verbinden
