Webasto Thermo Top Evo Einbaudokumentation Seite 17

Suzuki Grand Vitara
Kühlmittelkreislauf
ACHTUNG!
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn
nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass
kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit
Kühlmittel zu befüllen!

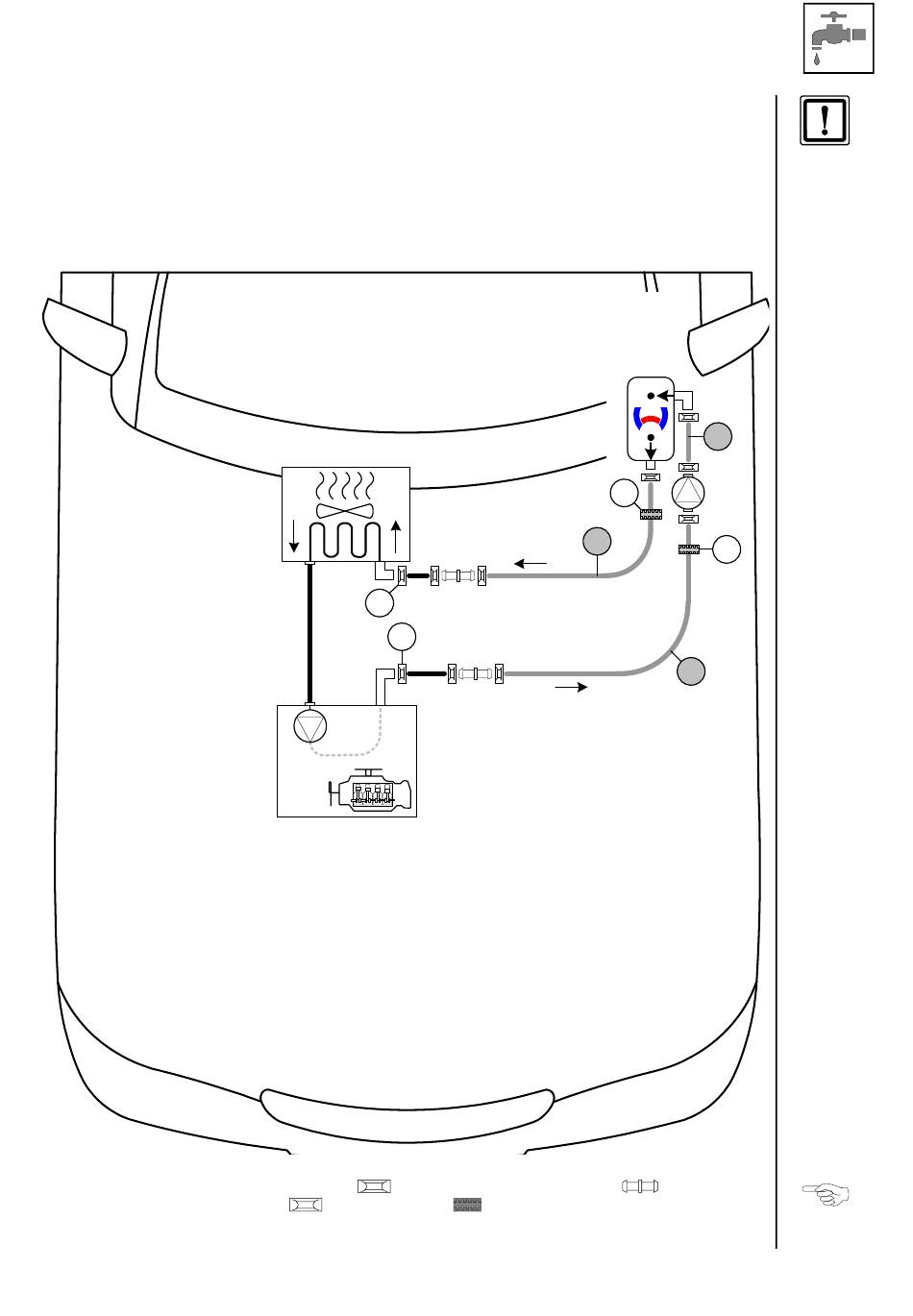

Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
Alle nicht bezeichneten Federbandschellen
1 = Fzg.eigene Federbandschelle
Ident.-Nr.: 1316924D
1
1
= Ø 25! Alle Verbindungsrohre
! 2 = Profilgummi sw!
Stand: 19.01.2017
B
2
C
2
A
= Ø 18x18!
© Webasto Thermo & Comfort SE
Schema
Schlauch-
verlegung
17
