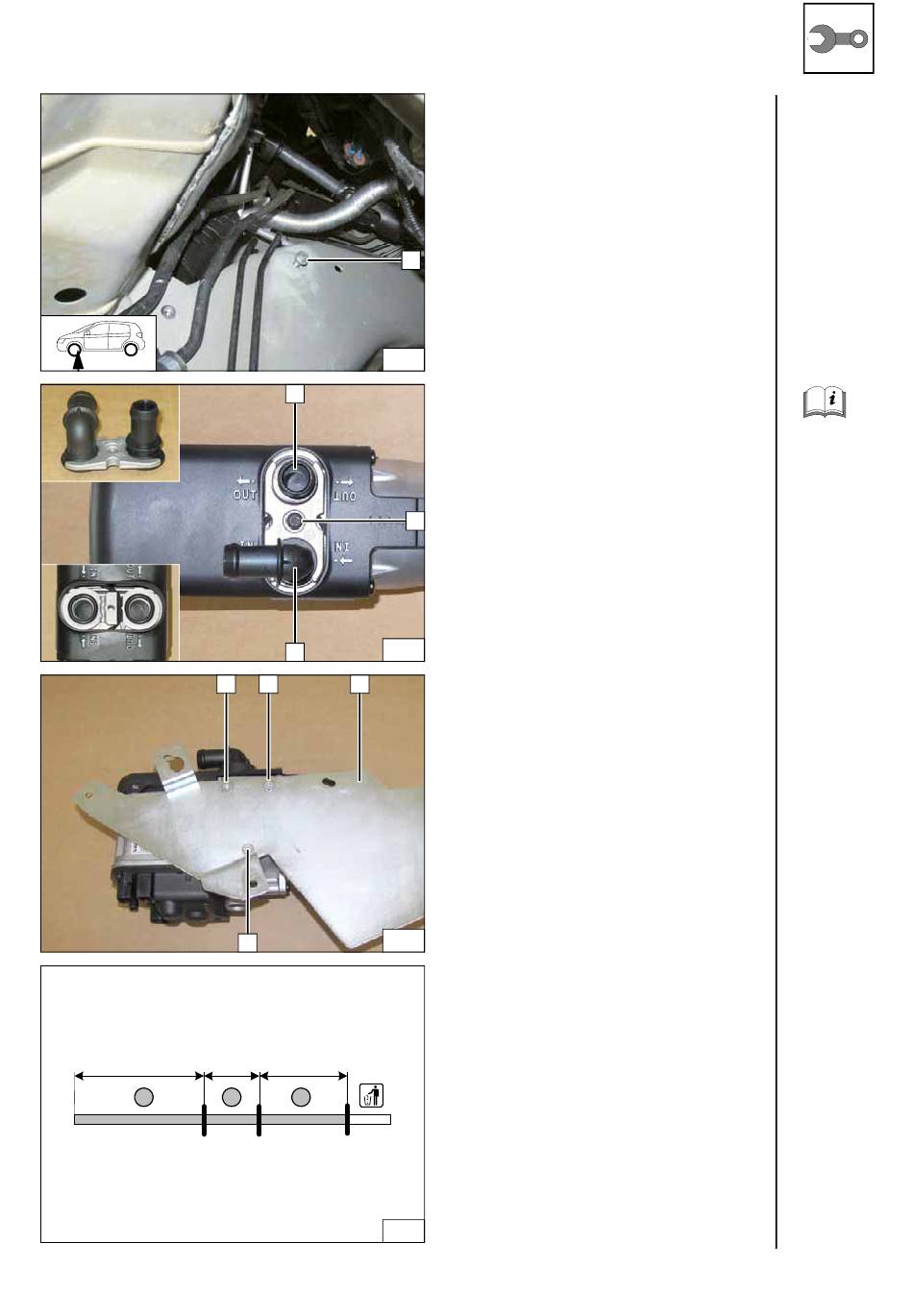

Webasto Thermo Top Evo Einbaudokumentation Seite 14

Suzuki Grand Vitara
A
Ident.-Nr.: 1316924D
1
3
1 1 2
1
B C
Stand: 19.01.2017
1 Sperrkantschraube M6x25, vorhandene
Gewindebohrung (ca. 15mm eindrehen)
1
25
Heizgerät vorbereiten
1 Wasserstutzen 180°, Dichtring
2 Selbstfurchende Schraube 5x15,
Halteplatte Wasserstutzen
3 Wasserstutzen 90°, Dichtring
2
26
1 Selbstfurchende Schraube 5x13 [3x]
2 Halter
27
A = 850
B = 130
C = 630
28
Schraube
vor-
montieren
Wasser-
stutzen
montieren
Halter
montieren
Schläuche
ablängen
