Webasto Thermo Top Evo Einbaudokumentation Seite 13

Suzuki Grand Vitara
1
3
3
1
1
Ident.-Nr.: 1316924D
2
1 2
Stand: 19.01.2017

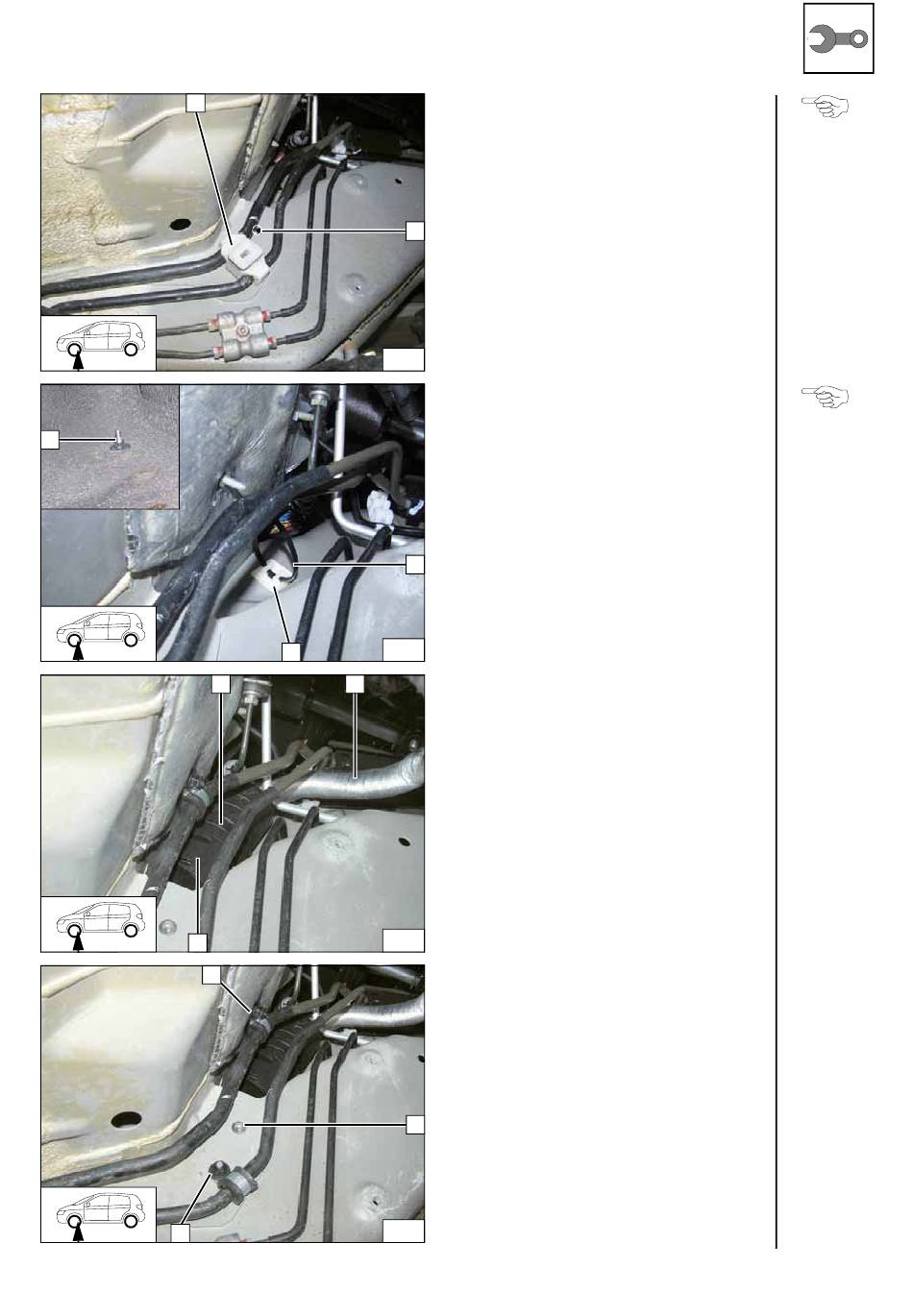

Einbauort vorbereiten
Halterung Brennstoffleitungen 1 ausbauen
und entsorgen!
2 Bohrung auf Ø 9,1 aufbohren
2
21
Halteplatte Kabelbinder 2 mit Schraube
M4x16 in vorhandene Bohrung einsetzen und
radhausseitig mit Karosseriescheibe, Feder-
ring und Mutter 3 befestigen. Kabelbinder 1
durch Halteplatte 2 durchziehen und an 1.
Rastung zusammenstecken!
1
22
1 Kabelbinder festziehen
2 Brennluftleitung
3 Schalldämpfer
23
1 Kunststoffmutter, gummierte Rohrschelle
Ø 15, vorhandener Stehbolzen [je 2x]
2 Einnietmutter einziehen
2
24
Bohrung in
Längsträger
Halteplatte
Kabelbinder
montieren
Schall-
dämpfer
montieren
Brennstoff-
leitungen
befestigen
