Webasto Thermo Top Evo Einbaudokumentation Seite 19

Suzuki Grand Vitara
1
2
2
Ident.-Nr.: 1316924D
39
2
40
X
1
41
C
1
42
A 3
Stand: 19.01.2017

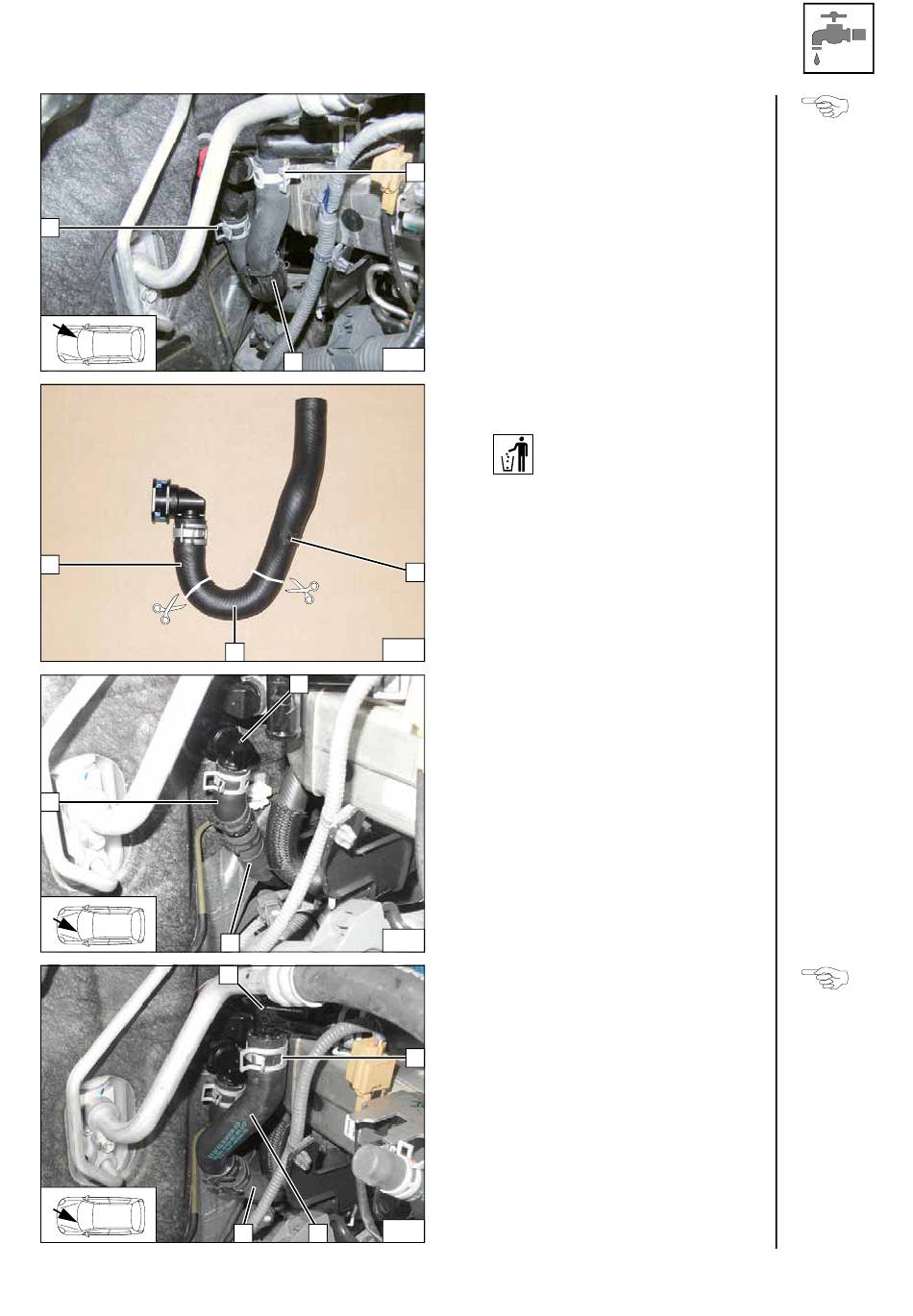

Schlauch Motorausgang / Wärmetauscher-
eingang 2 mit Kupplungsstück Wärme-
tauschereingang ausbauen. Federband-
schellen 1 [2x] werden wieder verwendet!
1
1 Schlauchstück Motorausgang
2 Schlauchstück Wärmetauschereingang
X =
1
1 Kupplungsstück Wärmetauschereingang
2 Schlauchstück Wärmetauschereingang
Verlegung von Schlauch A und C über dem
Getriebe prüfen. Auf ausreichenden Abstand
zu benachbarten Bauteilen achten, ggfs. kor-
rigieren!
2
1 Stutzen Motorausgang
2 Fzg.eigene Federbandschelle
3 Schlauchstück Motorausgang
Trennstelle
Trennstelle
Anschluss
Wärme-
tauscher-
eingang
Anschluss
Motor-
ausgang
© Webasto Thermo & Comfort SE 19
