3 Geräte- und Funktionsbeschreibung
3.1 Übersicht
17
16
15
14
13
12
11
10
9
8

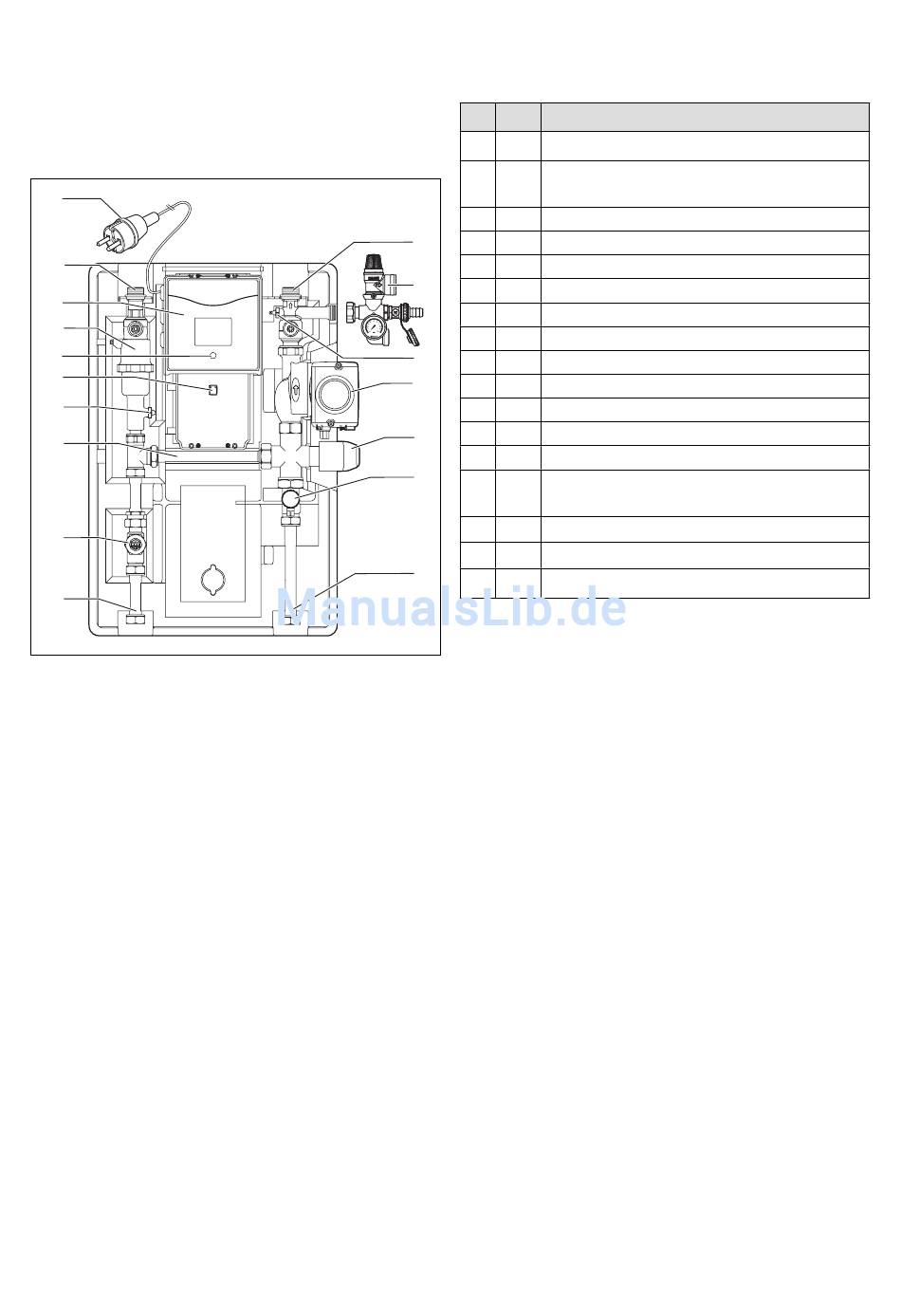

Abb. 3.1 Übersicht der Solarstation VMS 30
Installationsanleitung Solarstation VMS 0020077764_02
Geräte- und Funktionsbeschreibung 3
Pos. Stück VMS 30
1 1 Solarrücklauf
Sicherheitsgruppe mit Manometer, Füllventil und
2 1 Anschluss für Solar-Ausdehnungsgefäß, Befüllein-
richtung
3 1 Temperaturfühler T2
1
4 1 Solarpumpe
5 1 Umschaltventil und Stellmotor
2
6 1 Füll- und Entleerungsventil
7 1 Speicherrücklauf
8 1 Speichervorlauf
3
9 1 Flusssensor
4
10 1 Bypass
11 1 Temperaturfühler T1
5
12 1 eBUS-Anschluss
13 1 Näherungssensor
6
Entlüftertopf mit integrierten Absperrventil, Rück-
14 1 schlagventil, Temperatursensor und Entlüfter-
schraube
15 1 Regelung und Display
16 1 Solarvorlauf
7
17 1 230-V-Anschlussleitung, 4 m
Tab. 3.1 Übersicht der Solarstation VMS 30
