Wenn die Uhrzeit eingestellt ist, dann errechnet ein
interner Sonnen kalender in der Station den Sonnenauf-
und -untergang. Werden Uhr und Datum nicht gestellt,
bleiben die Felder leer. Der Pumpenkick zum Prüfen der
Kollektor temperatur findet alle 10 min nur dann statt
(Solarpumpe springt alle 10 min automatisch an), wenn
die Solarstation errechnet hat, dass die Sonne aufge-
gangen ist. Um die Berechnung durchführen zu können,
muss die Station die Uhrzeit und den Standort kennen.
Diese Informationen werden über die eBUS-Leitung
übertragen, wenn die Solarstation mit dem Solarsystem-
regler VRS 620/3 verbunden ist und der Standort aus-
gewählt wurde. Ohne eine Einstellung der Uhrzeit wird
der Pumpenkick auch nachts ausgeführt.
DP3 und DP4: Anzeige der Solarenergie in kWh seit der
Installation.
DP5: Das Pumpensymbol blinkt, wenn die Anlage die
Kollektortemperatur ermittelt. In diesem Fall werden
auch DP7 und DP8 angezeigt.
DP6: Speicher wird geladen (DP5 wird nicht mehr ange-
zeigt).
DP7 und DP8: Anzeige der Temperatur in °C am Solar-
vorlauf.
DP9: Wenn das OK Symbol angezeigt wird, dann sind
alle angeschlossenen Sensoren in Funktion und die
Solarstation arbeitet im normalen Betrieb.
DP10: Das Maulschlüsselsymbol wird angezeigt, wenn
Sensoren defekt sind.
Im Fehlerfall zeigt das Display die möglichen Fehler an.
In diesem Fall wird das Display dauerhaft beleuchtet und
das Maulschlüsselsymbol blinkt.
Anzeige der Fehlermeldungen im Feld DP1
DP1
DP3
DP5 DP6
DP7
DP9

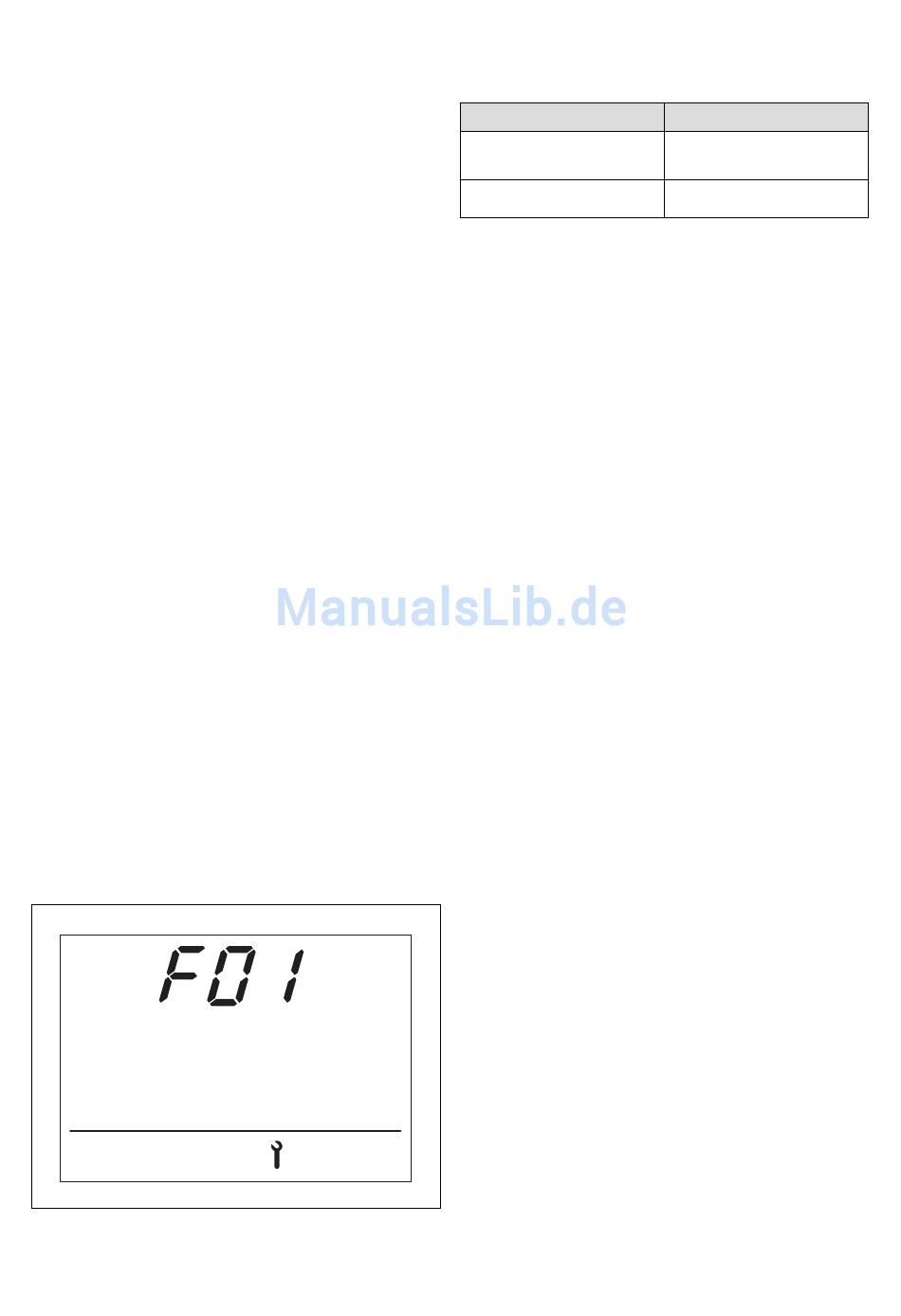

Abb. 3.4 Displayanzeige Fehlermeldung F01
Installationsanleitung Solarstation VMS 0020077764_02
DP2
kWh/d
DP4
kWh
DP8
°C
ok
DP10
Geräte- und Funktionsbeschreibung 3
Displayanzeige
F01 und Maulschlüssel
F02 und Maulschlüssel
Tab. 3.3 Anzeige der Fehlermeldungen und ihre Bedeutung

3.2.2 Betriebsarten

Mit der Solarstation können unterschiedliche Konfigura-
tionen eines Solarsystems zur Warmwasserbereitung
oder Heizungssystem mit solarer Heizungsunter-
stützung realisiert werden.
Alleinbetrieb
Die Solarstation können Sie ohne externen Solarsystem-
regler oder die Regelung eines Heizgerätes einsetzen.
Dies wird mit notwendigen Parametern der Werksein-
stellungen sicher gestellt.
Die Solarstation regelt immer eine Temperaturdifferenz
und versucht den Speicher langsam auf 85 °C zu erwär-
men.
Es sind keine weiteren Anpassung der Regelung oder
weitere Fühler im Kollektor oder Speicher notwendig.
Nach der elektrischen Verdrahtung und der Inbetrieb-
nahme startet die Anlage alle 10 min die Solarpumpe
und überprüft die Kollektortemperatur.
Vaillant System mit externem Solarsystemregler
(VRS 620/3)
Die meisten in der Solarstation hinterlegten Werksein-
stellungen können von einem externen Regler nicht
geändert werden. Die Werkseinstellung der Speicher-
maximal temperatur wird im System vom Solarsystem-
regler VRS 620/3 gesteuert.
Mit dem Solarsystemregler brauchen Sie nur den Stand-
ort der Anlage, die maximale Temperatur des ange-
schlossenen Speichers und die Uhrzeit einzugegeben.
Zusätzlich kann am Solarsystemregler eine Solar-
erlebnisgrafik dargestellt werden.
Fehler
Temperatursensor T1 Unter-
brechung
Temperatursensor T2 Unter-
brechung
