Installation 5
Befüllvorgang
18
17
16
15
14
13
12
VMS 30

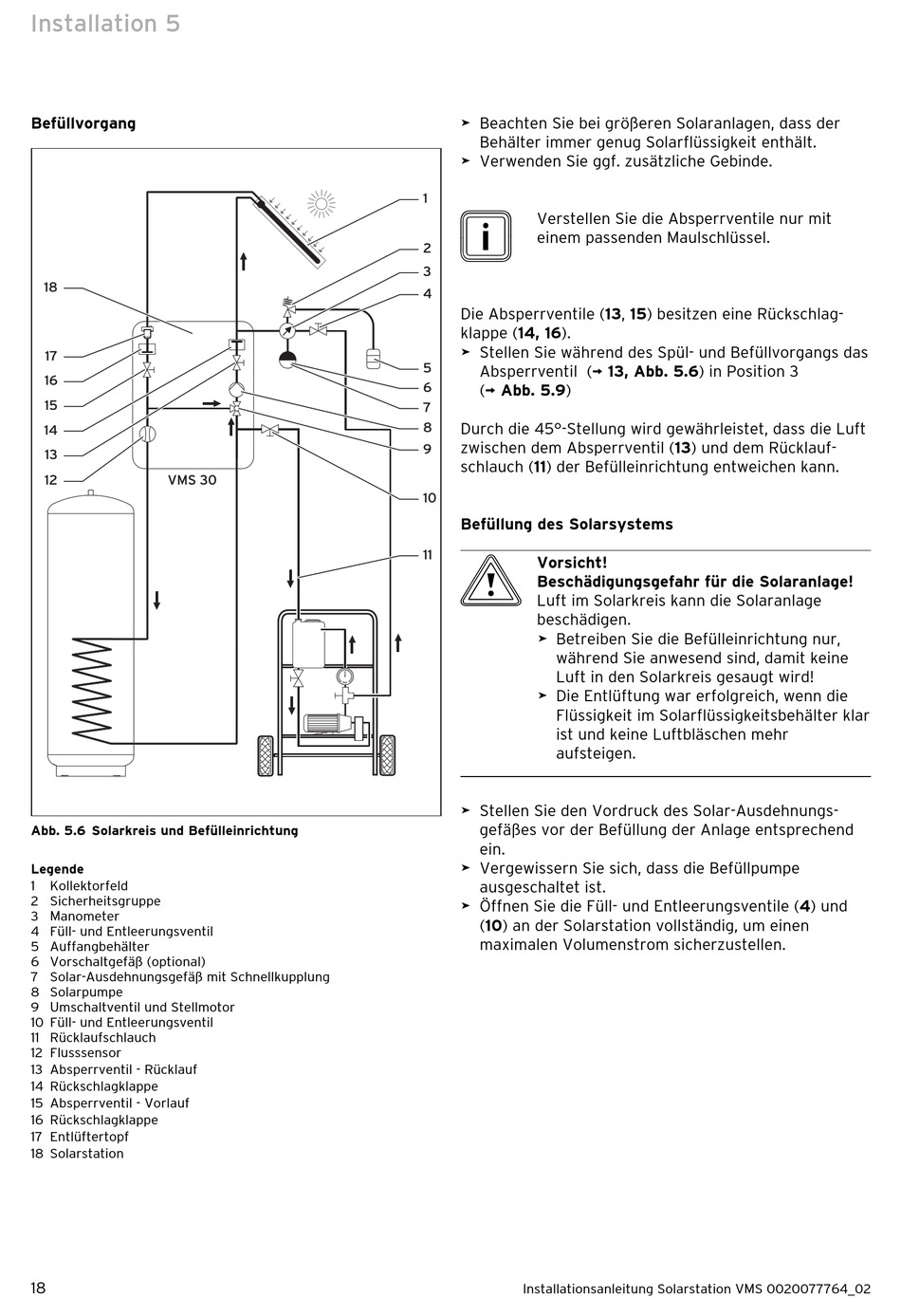

Abb. 5.6 Solarkreis und Befülleinrichtung
Legende
1
Kollektorfeld
2 Sicherheitsgruppe
3 Manometer
4 Füll- und Entleerungsventil
5 Auffangbehälter
6 Vorschaltgefäß (optional)
7 Solar-Ausdehnungsgefäß mit Schnellkupplung
8 Solarpumpe
9 Umschaltventil und Stellmotor
10 Füll- und Entleerungsventil
11 Rücklaufschlauch
12 Flusssensor
13 Absperrventil - Rücklauf
14 Rückschlagklappe
15 Absperrventil - Vorlauf
16 Rückschlagklappe
17 Entlüftertopf
18 Solarstation
18
>
Beachten Sie bei größeren Solaranlagen, dass der
Behälter immer genug Solarflüssigkeit enthält.
>
Verwenden Sie ggf. zusätzliche Gebinde.
1
i
Verstellen Sie die Absperrventile nur mit
einem passenden Maulschlüssel.
2
3
4
Die Absperrventile (13, 15) besitzen eine Rückschlag-
klappe (14, 16).
>
Stellen Sie während des Spül- und Befüllvorgangs das
5
Absperrventil (¬ 13, Abb. 5.6) in Position 3
6
(¬ Abb. 5.9)
7
8
Durch die 45°-Stellung wird gewährleistet, dass die Luft
9
zwischen dem Absperrventil (13) und dem Rücklauf-
schlauch (11) der Befülleinrichtung entweichen kann.
10
Befüllung des Solarsystems
11
b
Vorsicht!
Beschädigungsgefahr für die Solaranlage!
Luft im Solarkreis kann die Solaranlage
beschädigen.
>
Betreiben Sie die Befülleinrichtung nur,
während Sie anwesend sind, damit keine
Luft in den Solarkreis gesaugt wird!
>
Die Entlüftung war erfolgreich, wenn die
Flüssigkeit im Solarflüssigkeitsbehälter klar
ist und keine Luftbläschen mehr
aufsteigen.
>
Stellen Sie den Vordruck des Solar-Ausdehnungs-
gefäßes vor der Befüllung der Anlage entsprechend
ein.
>
Vergewissern Sie sich, dass die Befüllpumpe
ausgeschaltet ist.
>
Öffnen Sie die Füll- und Entleerungsventile (4) und
(10) an der Solar station vollständig, um einen
maximalen Volumen strom sicherzustellen.
