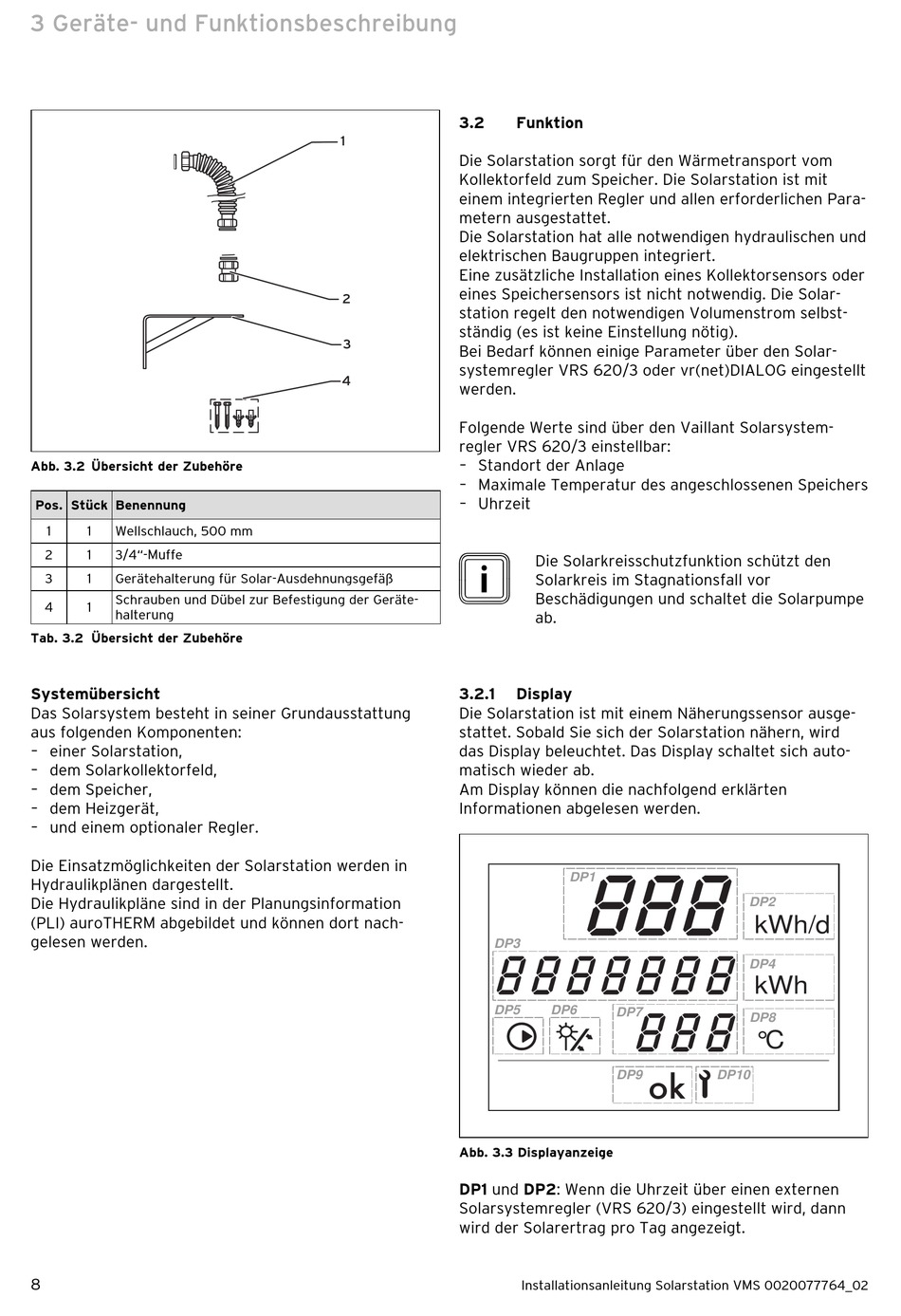

3 Geräte- und Funktionsbeschreibung
Abb. 3.2 Übersicht der Zubehöre
Pos. Stück Benennung
1
1
Wellschlauch, 500 mm
2
1
3/4"-Muffe
3
1
Gerätehalterung für Solar-Ausdehnungsgefäß
Schrauben und Dübel zur Befestigung der Geräte-
4
1
halterung
Tab. 3.2 Übersicht der Zubehöre
Systemübersicht
Das Solarsystem besteht in seiner Grundausstattung
aus folgenden Komponenten:
–
einer Solarstation,
–
dem Solarkollektorfeld,
–
dem Speicher,
–
dem Heizgerät,
–
und einem optionaler Regler.
Die Einsatzmöglichkeiten der Solarstation werden in
Hydraulik plänen dargestellt.
Die Hydraulikpläne sind in der Planungsinformation
(PLI) auroTHERM abgebildet und können dort nach-
gelesen werden.
8
3.2
1
Die Solarstation sorgt für den Wärmetransport vom
Kollektor feld zum Speicher. Die Solarstation ist mit
einem integrierten Regler und allen erforderlichen Para-
metern ausgestattet.
Die Solarstation hat alle notwendigen hydraulischen und
elektrischen Baugruppen integriert.
Eine zusätzliche Installation eines Kollektorsensors oder
eines Speichersensors ist nicht notwendig. Die Solar-
2
station regelt den notwendigen Volumenstrom selbst-
ständig (es ist keine Einstellung nötig).
3
Bei Bedarf können einige Parameter über den Solar-
systemregler VRS 620/3 oder vr(net)DIALOG eingestellt
4
werden.
Folgende Werte sind über den Vaillant Solarsystem-
regler VRS 620/3 einstellbar:
–
Standort der Anlage
–
Maximale Temperatur des angeschlossenen Speichers
–
Uhrzeit
i
3.2.1
Die Solarstation ist mit einem Näherungs sensor ausge-
stattet. Sobald Sie sich der Solarstation nähern, wird
das Display beleuchtet. Das Display schaltet sich auto-
matisch wieder ab.
Am Display können die nachfolgend erklärten
Informationen abgelesen werden.
DP3
DP5
Abb. 3.3 Displayanzeige
DP1 und DP2: Wenn die Uhrzeit über einen externen
Solar systemregler (VRS 620/3) eingestellt wird, dann
wird der Solar ertrag pro Tag angezeigt.
Funktion
Die Solarkreisschutzfunktion schützt den
Solar kreis im Stagnationsfall vor
Beschädigungen und schaltet die Solarpumpe
ab.
Display
DP1
DP6
DP7
ok
DP9
Installationsanleitung Solarstation VMS 0020077764_02
DP2
kWh/d
DP4
kWh
DP8
°C
DP10
