3 Geräte- und Funktionsbeschreibung

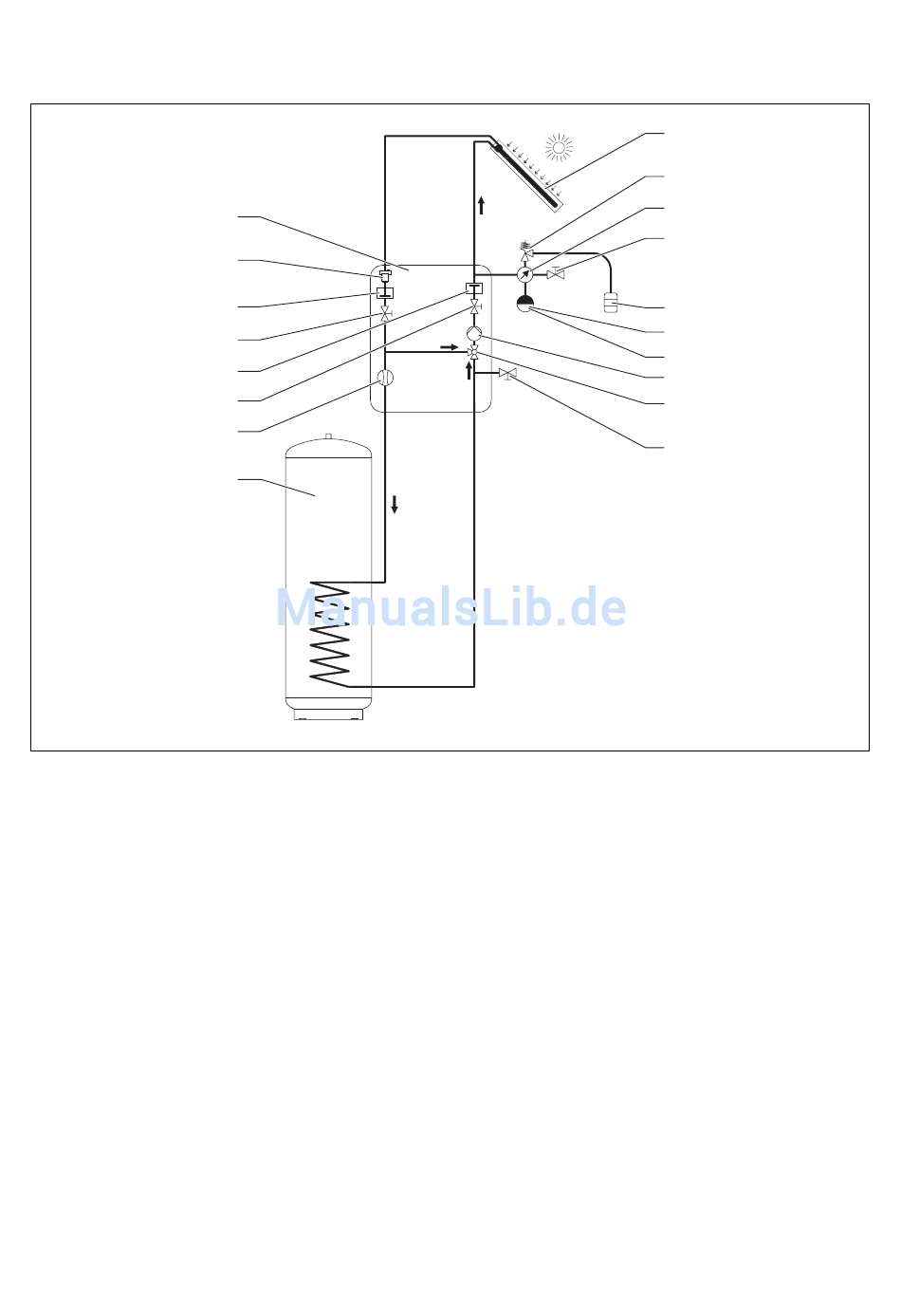

Abb. 3.5 Prinzipskizze der hydraulischen Einbindung der Solar-
station VMS 30
Legende
1 Kollektorfeld
2 Sicherheitsgruppe
3 Manometer
4 Füll- und Entleerungsventil
5 Auffangbehälter
6 Vorschaltgefäß (optional)
7 Ausdehnungsgefäß mit Schnellkupplung
8 Solarpumpe
9 Umschaltventil und Stellmotor
10 Füll- und Entleerungsventil
11 Speicher
12 Flusssensor
13 Absperrventil - Vorlauf
14 Rückschlagklappe
15 Absperrventil - Rücklauf
16 Rückschlagklappe
17 Entlüftertopf
18 Solarstation
10
18
17
16
15
14
13
12
11
VMS 30
Installationsanleitung Solarstation VMS 0020077764_02
