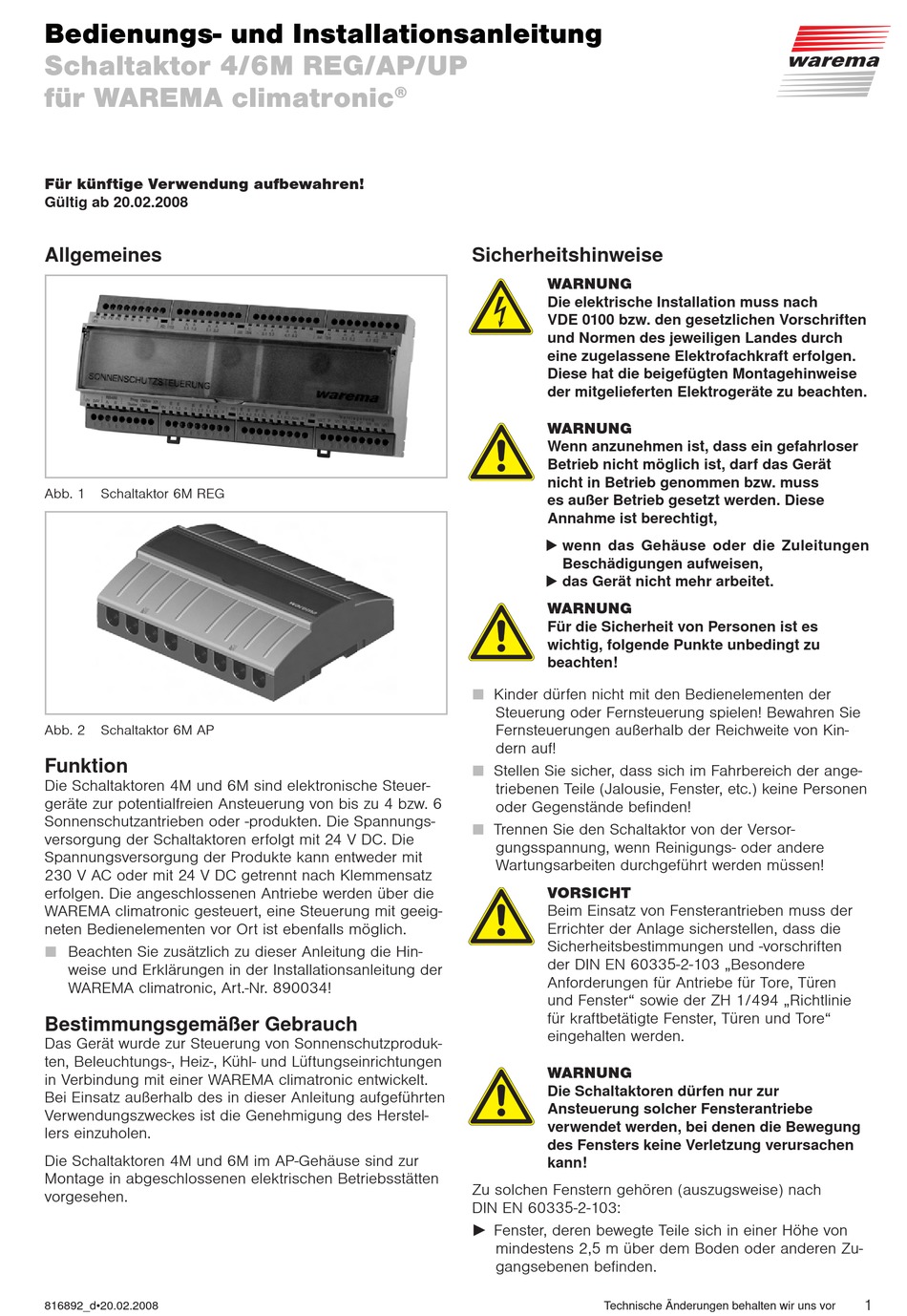

Bedienungs- und Installationsanleitung
Schaltaktor 4/6M REG/AP/UP
für WAREMA climatronic
Für künftige Verwendung aufbewahren!
Gültig ab 20.02.2008
Allgemeines
Abb. 1 Schaltaktor 6M REG
Abb. 2 Schaltaktor 6M AP
Funktion
Die Schaltaktoren 4M und 6M sind elektronische Steuer-
geräte zur potentialfreien Ansteuerung von bis zu 4 bzw. 6
Sonnenschutzantrieben oder -produkten. Die Spannungs-
versorgung der Schaltaktoren erfolgt mit 24 V DC. Die
Spannungsversorgung der Produkte kann entweder mit
230 V AC oder mit 24 V DC getrennt nach Klemmensatz
erfolgen. Die angeschlossenen Antriebe werden über die
WAREMA climatronic gesteuert, eine Steuerung mit geeig-
neten Bedienelementen vor Ort ist ebenfalls möglich.
Beachten Sie zusätzlich zu dieser Anleitung die Hin-
weise und Erklärungen in der Installationsanleitung der
WAREMA climatronic, Art.-Nr. 890034!
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von Sonnenschutzproduk-
ten, Beleuchtungs-, Heiz-, Kühl- und Lüftungseinrichtungen
in Verbindung mit einer WAREMA climatronic entwickelt.
Bei Einsatz außerhalb des in dieser Anleitung aufgeführten
Verwendungszweckes ist die Genehmigung des Herstel-
lers einzuholen.
Die Schaltaktoren 4M und 6M im AP-Gehäuse sind zur
Montage in abgeschlossenen elektrischen Betriebsstätten
vorgesehen.
816892_d•20.02.2008
®
Sicherheitshinweise
W ARRURG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vorschriften
und Normen des jeweiligen Landes durch
eine zugelassene Elektrofachkraft erfolgen.
Diese hat die beigefügten Montagehinweise
der mitgelieferten Elektrogeräte zu beachten.
W ARRURG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
 wenn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
W ARRURG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu
beachten!
Kinder dürfe n nicht mit den Bedienelementen der
Steuerung oder Fernsteuerung spielen! Bewahren Sie
Fernsteuerungen außerhalb der Reichweite von Kin-
dern auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Fenster, etc.) keine Personen
oder Gegenstände befinden!
Trennen Sie den Schaltaktor von der Versor-
gungsspannung, wenn Reinigungs- oder andere
Wartungsarbeiten durchgeführt werden müssen!
V VRSIICH
Beim Einsatz von Fensterantrieben muss der
Errichter der Anlage sicherstellen, dass die
Sicherheitsbestimmungen und -vorschriften
der DIN EN 60335-2-103 „Besondere
Anforderungen für Antriebe für Tore, Türen
und Fenster" sowie der ZH 1/494 „Richtlinie
für kraftbetätigte Fenster, Türen und Tore"
eingehalten werden.
W ARRURG
Die Schaltaktoren dürfen nur zur
Ansteuerung solcher Fensterantriebe
verwendet werden, bei denen die Bewegung
des Fensters keine Verletzung verursachen
kann!
Zu solchen Fenstern gehören (auszugsweise) nach
DIN EN 60335-2-103:
Fenster, deren bewegte Teile sich in einer Höhe von

mindestens 2,5 m über dem Boden oder anderen Zu-
gangsebenen befinden.
Technische Änderungen behalten wir uns vor
1
