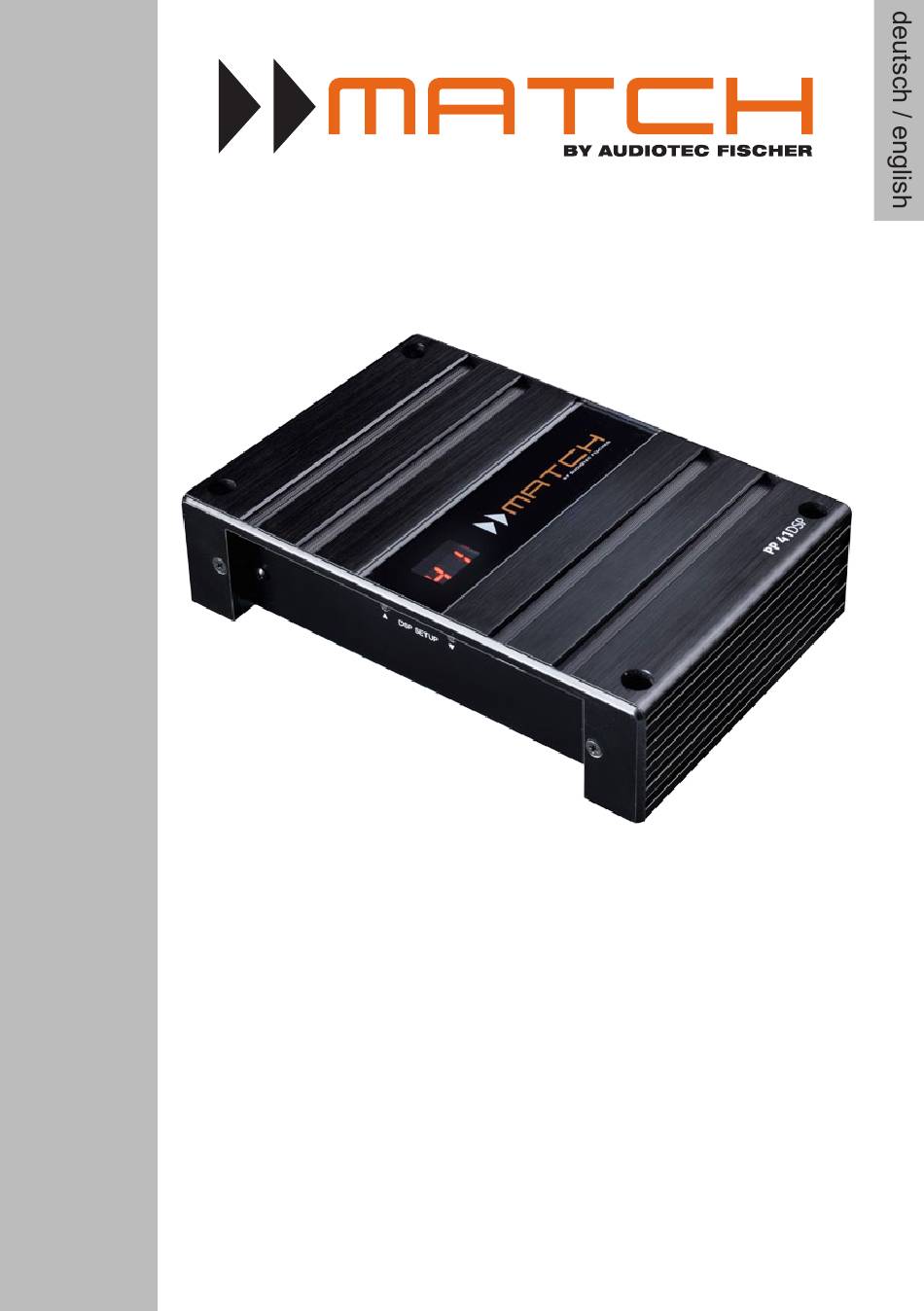

- Seite 1 PP 41DSP P L U G & P L A Y 4-Kanal Verstärker mit integriertem DSP 4-Channel Amplifier with integrated DSP...
-
Seite 2: Allgemeine Hinweise
Zustand überprüft wurde. an Masse haben. Bei anderen Systemen kann der Vor Beginn der Installation unterbrechen Sie MATCH PP 41DSP und die elektrische Anlage des den Minusanschluss der Autobatterie. Wir emp- Kfz beschädigt werden. fehlen Ihnen, die Installation von einem Einbauspe-... -
Seite 3: Anschluss- Und Bedienelemente
Anschluss- und Bedienelemente PP 1SUB Connector System Connector Anschluss für den externer Subwoofer-Ver- Anschluss für das MATCH Anschlusskabel. stärker PP 1SUB. Es kann kein Subwoofer Verwenden Sie ausschließlich das Original- direkt angeschlossen werden! Anschlusskabel, um die PP 41DSP mit dem Autoradio zu verbinden. -
Seite 4: Remote Control
Diese Buchse dient zum Anschluss des mitgeliefer- ten Kabelbaums. Verwenden Sie zur Verbindung Die Status LED zeigt den Betriebszustand des Ge- der MATCH PP 41DSP mit dem Originalradio aus- rätes an. Leuchtet die LED grün, so ist das Gerät schließlich diesen Kabelbaum. -
Seite 5: Einstellung Des Sound Setups
Einstellung des Sound Setups Die PP 41DSP besitzt einen internen Speicher gedrückt werden. Jede Nummer, die im Display an- für maximal 16 verschiedene Sound Setups. Um gezeigt wird steht dabei für ein Sound Setup. Eine diese anzuwählen, befinden sich seitlich am Ge- Liste der installierten Sound Setups und den dazu- rät zwei Taster, die dazu dienen zwischen den in- gehörigen Nummern befindet sich auf der Rücksei-... -
Seite 6: Einbau Und Installation
Einbau und Installation Der MATCH PP 41DSP Verstärker wird wie nach- Verstärker gehen, müssen nun mit der Autobatte- folgend beschrieben an das Autoradio ange- rie verbunden werden. Das Massekabel muss mit schlossen. Hilfe eines Stromkabels (min. 2,5 mm²) an einem Achtung: Für die Durchführung der nachfolgenden... - Seite 7 Original-Autoradio eingesteckt. Dieser Stecker wird in das Original-Autoradio eingesteckt. Dieser 20-polige Stecker wird in den MATCH PP 41DSP Verstärker eingesteckt. Abb. 4 Anschlussmöglichkeit für die direkte Stromversorgung über die Batterie Diese Seite des Kabelbaums wird direkt an die Batterie angeschlossen. Dafür werden die Kabelverbindung I und H getrennt.
-
Seite 8: Verbinden Der Pp 1Sub Mit Der Pp 41Dsp
Verbinden der PP 1SUB mit der PP 41DSP Die PP 41DSP bietet die Möglichkeit den optionalen mit dem Anschluss „PP 41DSP Connector“ der PP Subwoofer-Verstärker MATCH PP 1SUB in Verbin- 1SUB verbunden wird. Der Verstärker PP 1SUB dung mit einem MATCH Subwoofer anzuschließen. wird anschließend von der PP 41DSP erkannt und Dabei sind alle vorinstallierten Sound Setups immer die Subwooferoptimierung im DSP automatisch... -
Seite 9: Technische Daten
Technische Daten Ausgangsleistung RMS / Max: • Front/Rear Kanäle an 4 Ohm: ........4 x 35 / 70 Watt • Front/Rear Kanäle an 2 Ohm: ........4 x 50 / 100 Watt Frequenzbereich..............20 Hz - 22.000 Hz Anzahl der Eingänge ............4 x Highlevel DSP Auflösung ..............56 Bit DSP Rechenleistung ............50 MIPS Klirrfaktor (THD) ..............<... -
Seite 10: Das Offizielle Match Zubehör
Das offizielle MATCH Zubehör PP 1SUB Optionaler Subwooferverstärker mit einfachen plug & play Anschluss - passend für alle MATCH PP Sub- woofer PP Subwoofer Kompakte, speziell für MATCH Plug & Play Verstär- ker optimierte Subwoofer - als Box oder Reserverad- mulden-Lösung verfügbar (ersetzt das Reserverad). - Seite 20 Audiotec Fischer GmbH Gewerbegebiet Lake II · Hünegräben 26 · D-57392 Schmallenberg Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: match@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
