6
Allgemeine Softwarefunktionen
Id.-Nr.: 1001.02B.5-00 Stand: 04/2014
Ist der Analogeingang auf FISA1=SCALE gesetzt, wirkt sich eine Einstellung des Parame-
ters 805-SCALE nicht aus.
Funktion
Wertebereich
Drehmomentskalierung
0.00 ... 100.00 %
WE
Datentyp
Parameter
fixpoint16
805_SCALE
100.00
(RAM)
(_CTRL)
6.2.3
Stopprampen
Funktion
y
Verzögerungsrampen in Ab-
hängigkeit unterschiedlicher
Systemzustände
− Regelung ausschalten
− Halt Vorschub
− Schnellhalt
− Fehler

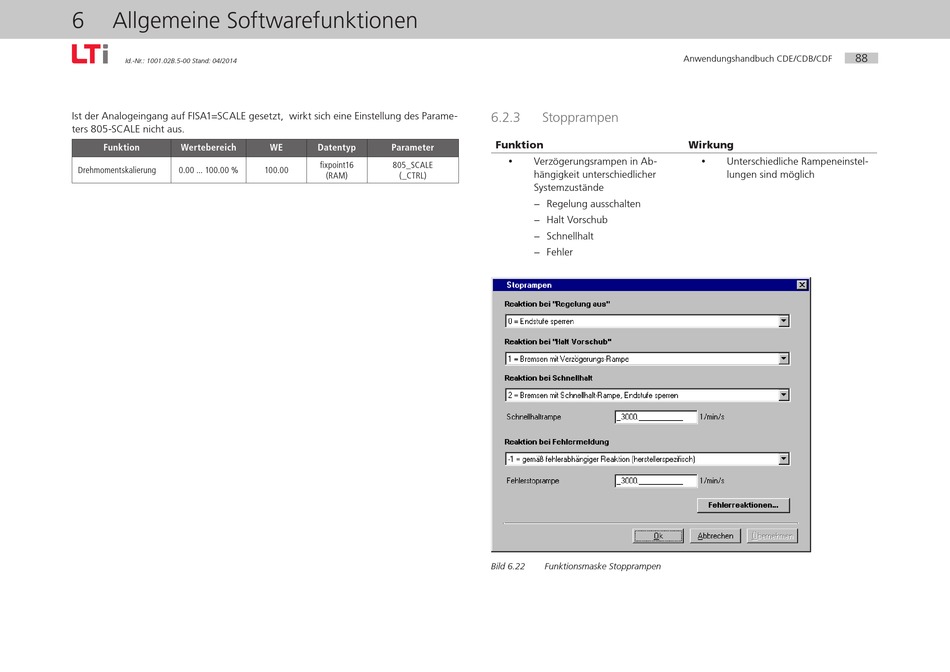

Bild 6.22
Funktionsmaske Stopprampen
88
Anwendungshandbuch CDE/CDB/CDF
Wirkung
y
Unterschiedliche Rampeneinstel-
lungen sind möglich
