1 - Schraube
2 - Sicherungsscheibe
3 - Mutter
4 - Schutz
5 - Scheibe
6 - Schraube
7 - Bremssattel
8 - Vordere Keilplatte
12. Die Gelenk-Antriebswellenbaugruppe durch Zurückziehen an
der Bremsjoch-/Bremsscheibenbaugruppe vom Knick- und
Pendelgelenk abziehen und für weitere Arbeiten an einem
geeigneten Platz ablegen.
13. Die vordere Sicherungsmutter (25) abschrauben, dann das
vordere Joch (27) vollständig am vorderen Teil der Welle (37)
positionieren und auf geeignete Weise zurückhalten, um eine
Drehung zu verhindern. Die hintere Sicherungsmutter (25), die
Unterlegscheiben (26) und die hintere Bremsjoch-/Brems-
scheibenbaugruppe (16) entfernen. Das vordere und das hintere
Ende der Welle (37) entsprechend kennzeichnen und Sicherungs-
muttern (25) auf die Welle fügen, um die Gewinde zu schützen.
14. Das Gehäuse (31) kennzeichnen und abnehmen. Die Position
der Dichtung (40) notieren, um den späteren 'Einbau' zu
erleichtern. Die Dichtung (40) herausnehmen und ausrangieren.
15. Die Unterlegscheibe (39), das hintere Lager (30) und das
Distanzstück (19) von der Rückseite der Welle (37) abnehmen.
16. Die Schraube (56), die Sicherungsscheibe (57) und die
SMG 1988 Rev 1 11-00
Fahrgestell - Knick- und Pendelgelenk

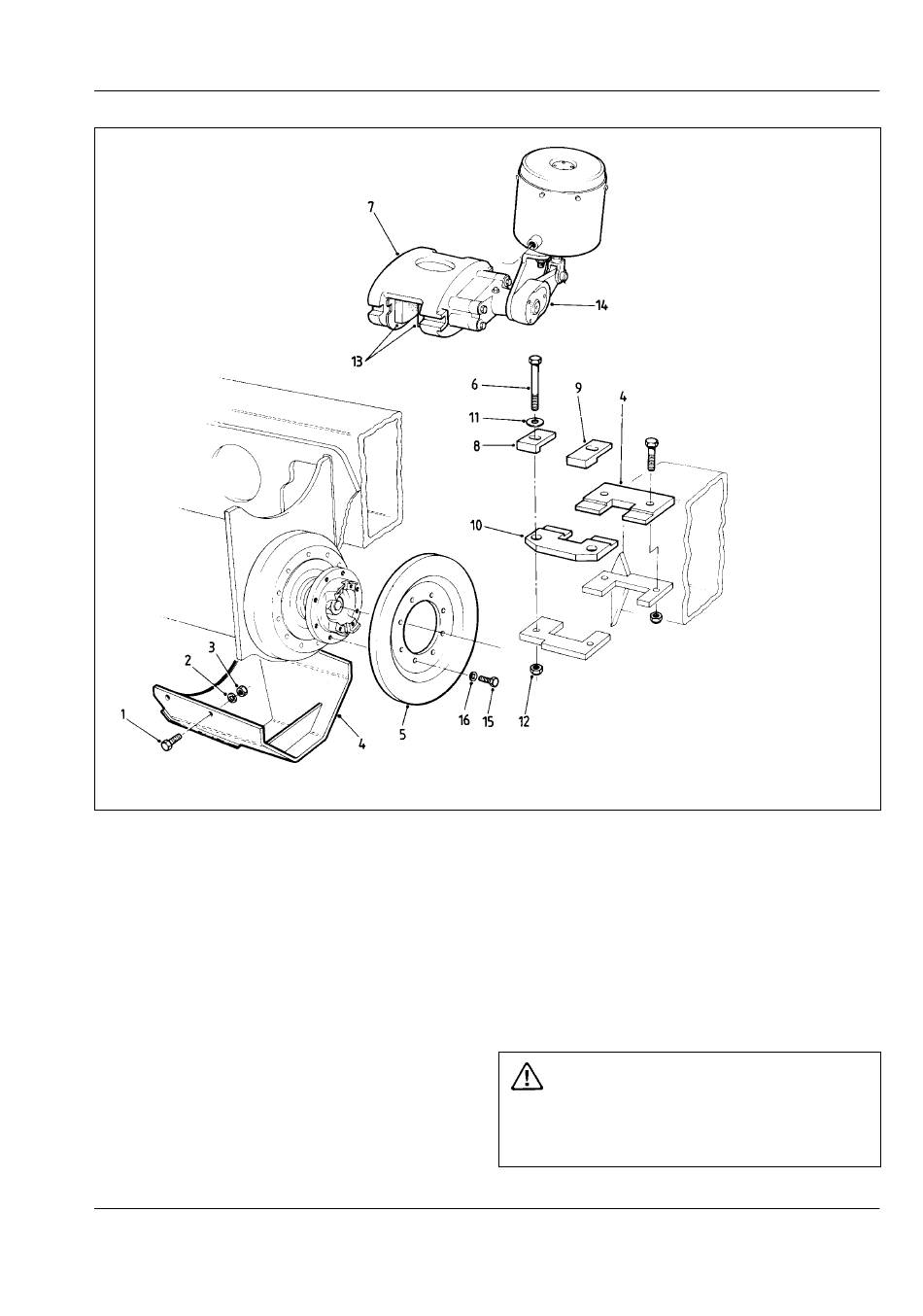

Abb. 3 - Feststellbremsenbaugruppe
Halterung (58), mit der die Leitung (3) an der Knick- und
Pendelgelenkbaugruppe (1) befestigt ist, entfernen.
Hinweis: Bei der Ausführung der Schritte 17 & 18 darauf achten,
daß die Leitung (3) nicht beschädigt wird.
17. Die Schrauben (20) und Sicherungsscheiben (14) aus dem
vorderen Gehäuse (28) entfernen.
18. Das vordere Gehäuse (28) kennzeichnen und abmontieren.
Die Position der Dichtung (12) im vorderen Gehäuse (28)
notieren, um den späteren 'Einbau' zu erleichtern. Die Dichtung
(12) ausbauen und ausrangieren.
Falls Bauteile ausgetrieben werden müssen, hierzu
einen weichen Treibdorn verwenden, um Verletzungen
und Schäden durch umherfliegende Späne
auszuschließen.
19. Mit einem geeigneten Abzieher/Treibdorn das Lager (30) entfernen.
