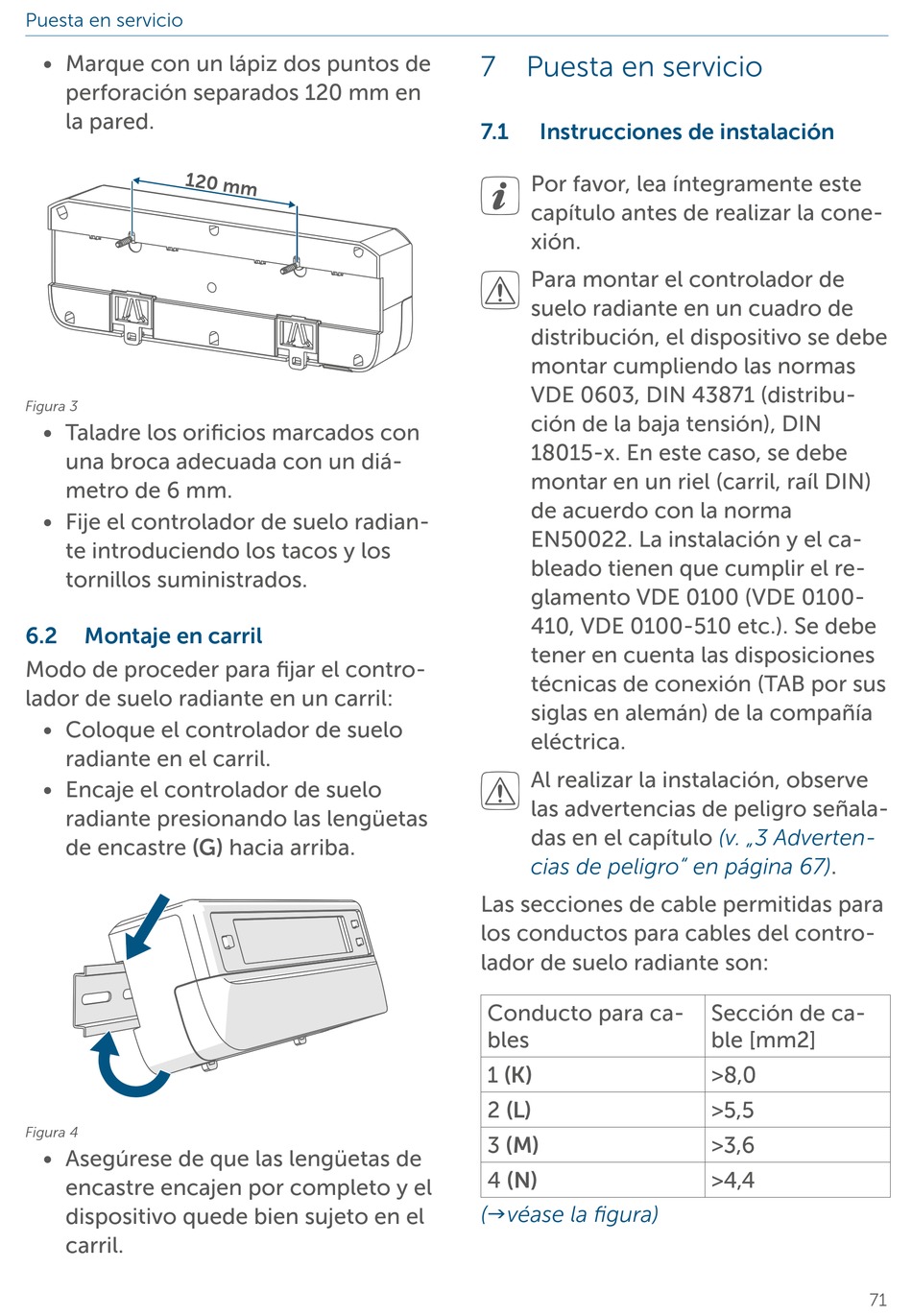

Puesta en servicio
• Marque con un lápiz dos puntos de
perforación separados 120 mm en
la pared.
Figura 3
• Taladre los orificios marcados con
una broca adecuada con un diá-
metro de 6 mm.
• Fije el controlador de suelo radian-
te introduciendo los tacos y los
tornillos suministrados.
6.2 Montaje en carril
Modo de proceder para fijar el contro-
lador de suelo radiante en un carril:
• Coloque el controlador de suelo
radiante en el carril.
• Encaje el controlador de suelo
radiante presionando las lengüetas
de encastre (G) hacia arriba.
Figura 4
• Asegúrese de que las lengüetas de
encastre encajen por completo y el
dispositivo quede bien sujeto en el
carril.
7 Puesta en servicio
7.1 Instrucciones de instalación
Por favor, lea íntegramente este
capítulo antes de realizar la cone-
xión.
Para montar el controlador de
suelo radiante en un cuadro de
distribución, el dispositivo se debe
montar cumpliendo las normas
VDE 0603, DIN 43871 (distribu-
ción de la baja tensión), DIN
18015-x. En este caso, se debe
montar en un riel (carril, raíl DIN)
de acuerdo con la norma
EN50022. La instalación y el ca-
bleado tienen que cumplir el re-
glamento VDE 0100 (VDE 0100-
410, VDE 0100-510 etc.). Se debe
tener en cuenta las disposiciones
técnicas de conexión (TAB por sus
siglas en alemán) de la compañía
eléctrica.
Al realizar la instalación, observe
las advertencias de peligro señala-
das en el capítulo
cias de peligro" en página
Las secciones de cable permitidas para
los conductos para cables del contro-
lador de suelo radiante son:
Conducto para ca-
bles
1 (K)
2 (L)
3 (M)
4 (N)
(véase la figura)
(v. „3 Adverten-
67).
Sección de ca-
ble [mm2]
>8,0
>5,5
>3,6
>4,4
