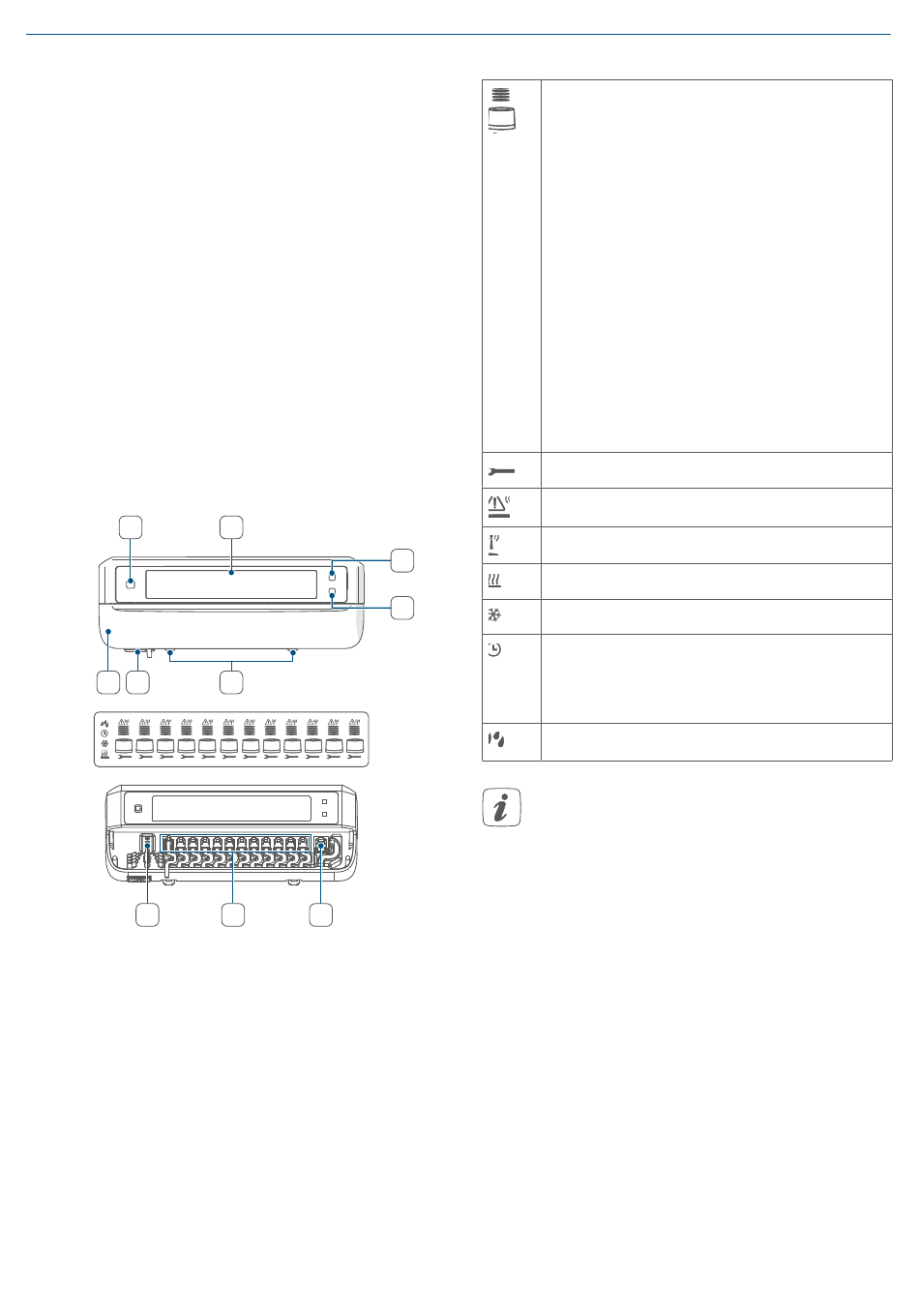

Funktion und Geräteübersicht
Geräteübersicht:
(A) Systemtaste (Anlerntaste und LED)
(B) Display
(C) Channeltaste (Kanaltaste und LED)
(D) Selecttaste (Kanaltaste und LED)
(E) Abdeckung
(F) Anschlussbuchse 230 V~/50 Hz
(G) Rastnasen für Hutschienenmontage
(H) Anschlussklemmen DC-IN 24 V
(I) Anschlussbuchsen für motorisierte
Antriebe
(J) Anschlussbuchse für Erweiterungs-
box (optional verwendbar)
A
E F
1
2
3
4
H
Abbildung 1
B
G
5
6
7
8
9
10
11
12
I
J
Displayübersicht:
Ventilpositionsanzeige:
Anzeige von Balken 1 – 5:
Ventilposition > 80%
Anzeige von Balken 1 – 4:
Ventilposition > 60%
Anzeige von Balken 1 – 3:
Ventilposition > 40%
Anzeige von Balken 1 – 2:
Ventilposition > 20%
Anzeige von Balken 1:
Ventilposition > 0 %
Anzeige ohne Balken:
Ventilposition = 0%
Maul-Schlüssel
Notbetrieb
Funkübertragung
C
Heizen
D
Kühlen
Externe Schaltuhr aktiv (in Ver-
bindung mit einer Homematic IP
Multi IO Box konfigurierbar)
Warnung für Betauung
Weitere Informationen zu den
Symbolen finden Sie unter
„11.3.2 Fehlercodes im Display" auf
Seite
19).
(s.
6
