Doc. N° 1SDH002136A1001 - ECN000279613 - Rev. B

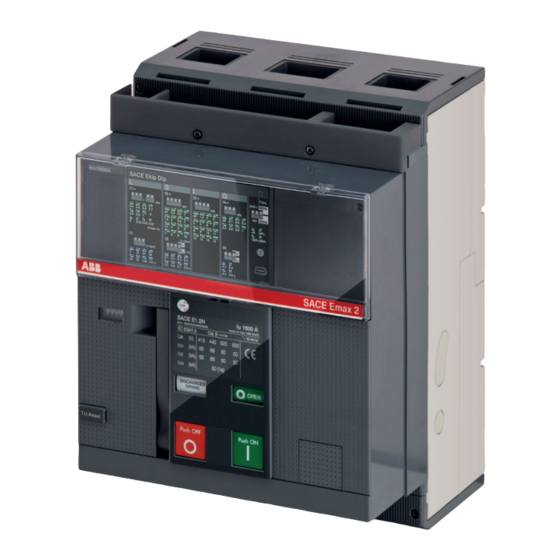

SACE Emax 2
1SDH002136A1001
HBRF - Retrofitting tra interruttori Estraibili Emax 2 E2.2 e GEC ALSTHOM M-PACT MK1 800-2500A.
HBRF - Retrofitting between Emax 2 E2.2 and GEC ALSTHOM M-PACT MK1 800-2500A Withdrawable circuit-breakers.
HBRF - Nachrüstung zwischen Steckbarer Leistungsschaltern Emax 2 E2.2 und GEC ALSTHOM M-PACT MK1 800-2500A.
HBRF - Reconfiguration entre disjoncteurs Débrochables Emax 2 E2.2 et GEC ALSTHOM M-PACT MK1 800-2500A.
HBRF - Retrofitting entre interruptores Extraíble Emax 2 E2.2 y GEC ALSTHOM M-PACT MK1 800-2500A.
Il presente kit di retrofitting, è costruito per la sostituzione totale di
interruttori aperti estraibili MPact MK1 con interruttori aperti in
esecuzione estraibile di più moderna fattura tipo E2.2 di medesima
taglia, senza dover eseguire alcuna modifica alle parti attive del
quadro.
E' garantita la totale corrispondenza delle caratteristiche elettriche
(corrente nominale e potere di interruzione) a condizione che
1.La scelta sia effettuata in conformità a quanto riportato nei
cataloghi tecnici relativi ai prodotti di retrofitting.
2.L'interruttore da sostituire sia installato in conformità al proprio
manuale di installazione, rispettando le distanze di isolamento verso
massa, il dimensionamento delle sbarre di connessione, il
posizionamento del primo setto di ancoraggio.
IMPORTANTE
L'attività di retrofitting consente una sostituzione di un dispositivo
di comando e protezione divenuto obsoleto ma non di alterare in
maniera alcuna i dati di progetto originali del quadro esistente.
Qualora il nuovo interruttore presentasse dati di targa superiori, i kit
di retrofitting sono dimensionati per le prestazioni del vecchio
dispositivo.
Verificare la dimensione effettiva della cella prima di procedere
all'acquisto. Per le dimensioni vedere questo manuale.
Per ulteriori chiarimenti contattare ABB.
Attenzione Istruzioni riguardanti il solo assemblaggio del kit di
retrofitting, non sono da intendersi come sostitutive del manuale di
installazione, uso e manutenzione del nuovo interruttore Emax 2.
Cablare i circuiti ausiliari del nuovo interruttore secondo lo schema
elettrico Emax 2 documento 1SDM000105R0001.
MESSA IN SICUREZZA DELL'IMPIANTO
A) A garanzia dell'incolumità del personale addetto all'installazione
del kit, prima di operare la sostituzione dell'interruttore, si
raccomanda di seguire, scrupolosamente, le seguenti azioni:
- Mettere fuori servizio il quadro ospitante
- Portare l'interruttore da sostituire in posizione di aperto e molle
scariche
- Disconnettere le applicazioni ausiliarie
- Prima di estrarre l'apparecchio, controllare nuovamente il fuori
servizio dell'utenza
B) Smantellare completamente il vecchio interruttore conservando
le viti di connessione dei poli del vecchio interruttore alla barratura
del quadro.
SACE Emax 2 | ABB
This retrofitting kit allows withdrawable MPact MK1 circuit-breakers
to be fully replaced with the more modern E2.2 plug-in air circuit-
breakers of the same size without having to modify the live parts of
the switchgear in any way.
Full correspondence of the electrical characteristics is guaranteed
(rated current and breaking capacity) so long as:
1.The kit is chosen in accordance with the indications in the technical
catalogues dedicated to retrofitting products.
2.The circuit-breaker to be replaced has been installed in compliance
with the instructions in the relative installation manual, and with the
specified insulation clearance towards earth, connection busbar
size and position of the first anchor plate.
IMPORTANT
Retrofitting allows an obsolete control and protection device to be
replaced, but does not allow the data of the original project of the
existing switchboard to be altered in any way.
If the rating plate data of the new circuit-breaker are higher, the
retrofitting kits are sized for the performance of the old device.
Verify the actual size of the cell before purchasing.
For the dimensions see this manual.
Consult ABB for further details.
Warning The instructions concern the sole assembly of the
retrofitting kit. They do not substitute the instructions in the
installation, operation and maintenance manual of the new Emax 2
circuit-breaker.
Wire auxiliary circuits of new circuit-breaker as shown in Emax 2
circuit diagram, document 1SDM000105R0001
SETTING THE INSTALLATION IN SAFE CONDITIONS
A) To ensure that the persons who install the kit work in safe
conditions, strictly comply with the following instructions before
replacing the circuit-breaker:
- Close down the switchboard in which the circuit-breaker is to be
installed.
- Set the old circuit-breaker to the open position with the springs
unloaded.
- Disconnect the auxiliary circuit applications.
- Check to make sure that the user is disconnected before removing
the device.
B) Completely disassemble the old circuit-breaker, but keep the
screws that connect the poles of the old circuit-breaker to the
switchboard bars.
