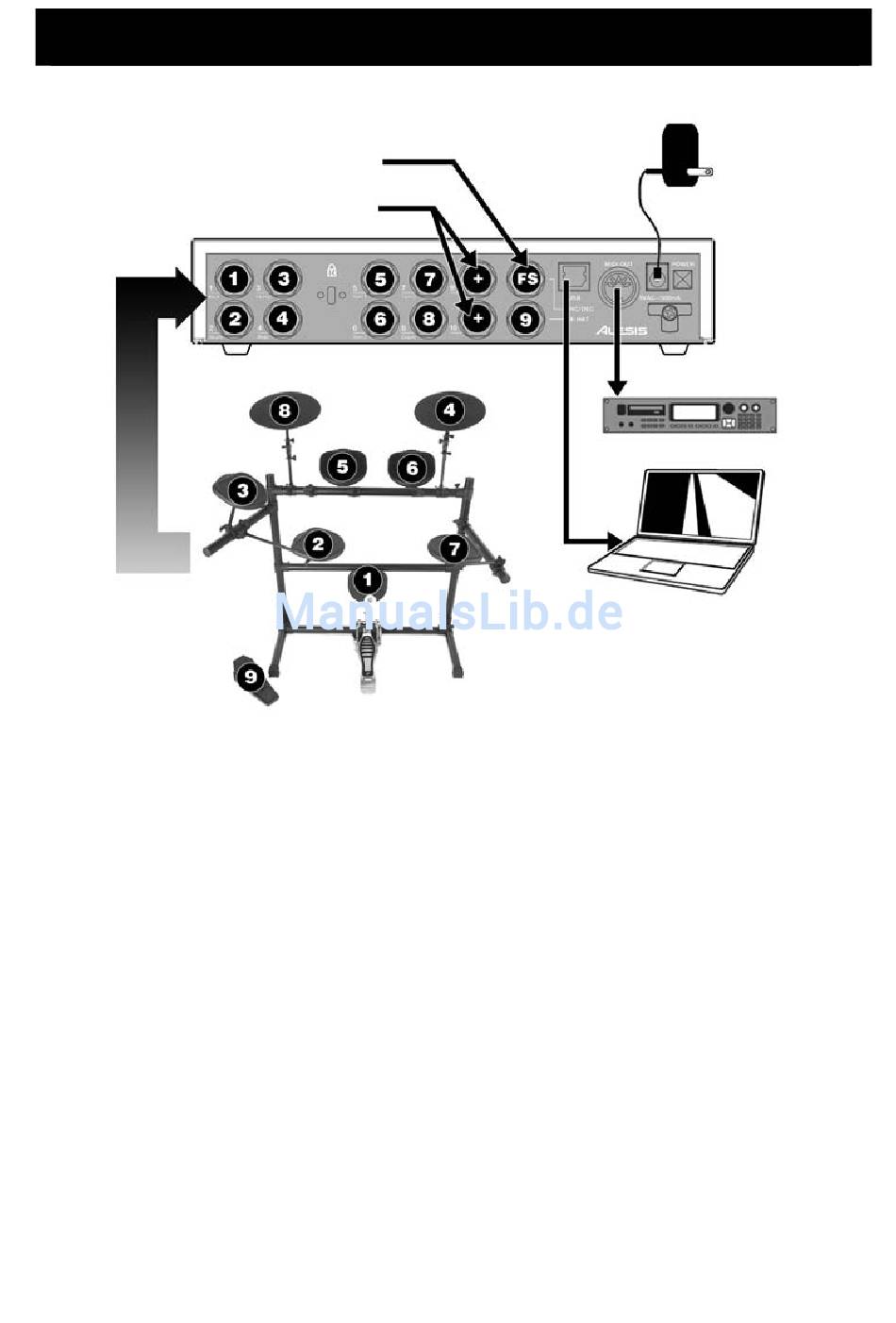

ANSCHLUSSÜBERSICHT
Bitte beachten Sie die folgende Übersicht zur Verbindung Ihres Trigger IO.
ANSCHLUSS FÜR 2-TASTEN FUßSCHALTER
ANSCHLUSS FÜR ZUSÄTZLICHE TRIGGER
1.
Schließen Sie vor dem Einschalten des Trigger IO alle Trigger, Pads, Fußschalter, MIDI Geräte und externen
Module, wie oben abgebildet, an. Wenn Sie beabsichtigen, das Trigger IO mit einem Computer zu verwenden,
verbinden Sie ein USB Kabel vom USB Port des Trigger IO zum USB Anschluss Ihres Computers.
2.
Verbinden Sie das Trigger O mit einer Spannungsquelle. Dazu stehen Ihnen zwei Möglichkeiten zur Verfügung:
a.
Schließen Sie das Trigger IO an den USB Port eines Computers an – Der USB Bus des Computers
versorgt das gerät mit der notwendigen Spannung.
b.
Schließen Sie ein optionales 9V Wechselstromnetzteil an das Trigger IO an.
3.
Schalten Sie das Trigger IO mit dem Netzschalter (POWER) an der Rückseite des Gerätes ein.
Wichtig: Bitte verwenden Sie zum Anschluss der Trigger die richtigen Kabel. Einzonentrigger werden mit
6,3mm Monoklinkenkabeln mit dem Trigger IO verbunden. Beim Anschluss von Zweizonentriggern Sie darauf,
dass Sie diese mit 6,3mm Stereoklinkenkabeln an das Trigger IO anschließen. Werden Zweizonentrigger mit
Monoklinkenkabeln verbunden kann nur die primäre Zone (Spitze) des Triggers verwendet werden.
NETZTEIL
(OPTIONAL)
ZUM EXTERNEN MIDI MODUL
ZUM COMPUTER
