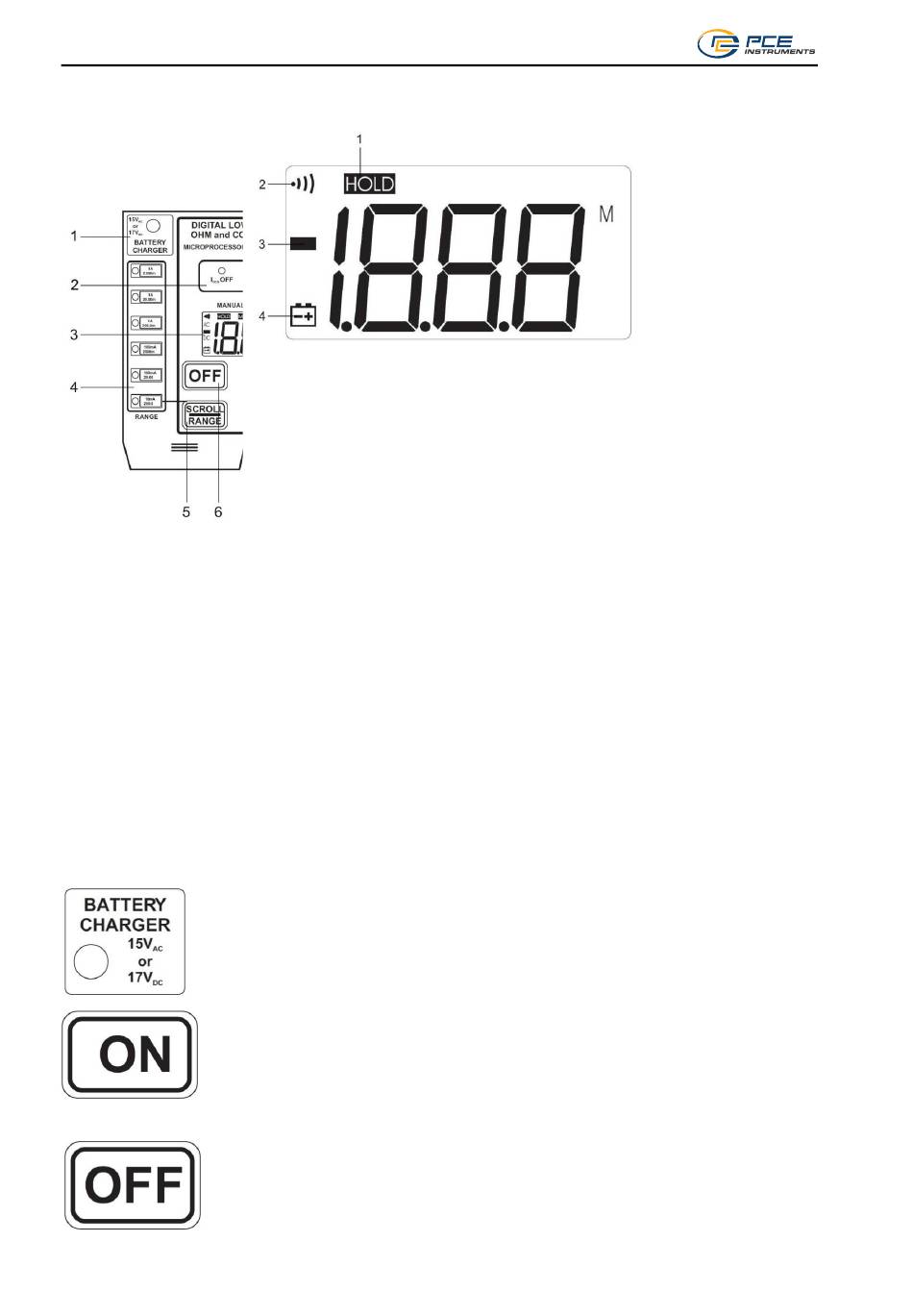

Gerätebeschreibung
Gerät
(1) Anschluss des Batterieladegeräts
(2) Statusanzeige
(3) Display
(4) Anzeige des Messbereichs
(5) „SCROLL/RANGE"-Taste
(6) OFF-Taste
(7) ON-Taste
(8) „TEST Start/Stop"-Taste
(9) Schema für Zweileitermessung
Display
(1) HOLD wird angezeigt wenn die Displayanzeige „eingefroren" ist. Die Anzeige ist direkt nach dem
Einschalten des Gerätes „eingefroren" und wenn eine laufende Messung durch die Betätigung
der „SCROLL/RANGE"-Taste beendet wurde.
(2) Das Akustikgeber-Symbol erscheint immer wenn der Pieper ertönt.
(3) Das Batteriesymbol erscheint wenn der Akku geladen werden muss.
Der Anschluss des Batterieladegeräts kann mit Wechsel- oder Gleichstrom bis zu ei-
nem Maximalwert von 22 VDC beaufschlagt werden. Im Messgerät ist sowohl ein Brü-
ckengleichrichter als auch ein geregeltes Ladegerät integriert. Die Batterie wird bis zu
einer Spannung von 13,8 V aufgeladen. Es wird empfohlen nur das mitgelieferte Netz-
teil zu benutzen. Die Kontrolllampe am Netzgerät leuchtet wenn das Batterieladegerät
aktiv ist.
Durch Drücken der ON-Taste schaltet sich das Gerät ein und der Pieper ertönt. Das
Gerät wählt die zuletzt genutzten Einstellungen.
Durch Drücken der OFF-Taste schaltet sich das Gerät aus. Der Abschaltungspro-
zess ist softwaregesteuert. Beim Ausschalten erklingt der Pieper um zu bestätigen
dass der Abschaltungsprozess vom Prozessor bearbeitet wird. Im nächsten Schritt
schaltet sich das Gerät vollständig ab.
BETRIEBSANLEITUNG
(10) Schema für Dreileitermessung
(11) Schema für Vierleitermessung
(12) C2-Anschluss
(13) P2-Anschluss
(14) P1-Anschluss
(15) C1-Anschluss
(16) Sicherung C (Strom)
(17) Sicherung P (Spannung)
