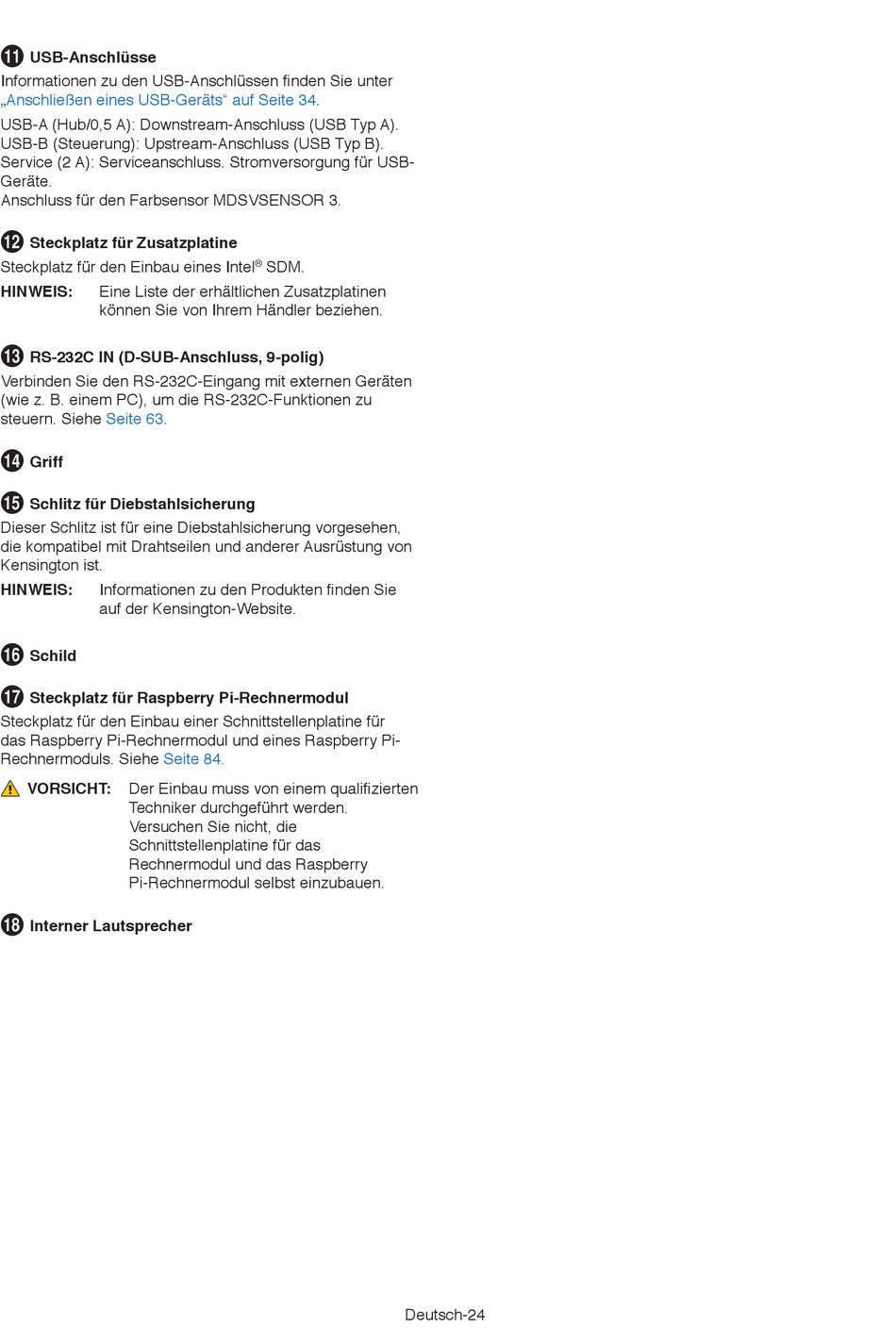

USB-Anschlüsse
!
Informationen zu den USB-Anschlüssen finden Sie unter
„Anschließen eines USB-Geräts" auf Seite
USB-A (Hub/0,5 A): Downstream-Anschluss (USB Typ A).
USB-B (Steuerung): Upstream-Anschluss (USB Typ B).
Service (2 A): Serviceanschluss. Stromversorgung für USB-
Geräte.
Anschluss für den Farbsensor MDSVSENSOR 3.
@
Steckplatz für Zusatzplatine
Steckplatz für den Einbau eines Intel
HINWEIS:
Eine Liste der erhältlichen Zusatzplatinen
können Sie von Ihrem Händler beziehen.
#
RS-232C IN (D-SUB-Anschluss, 9-polig)
Verbinden Sie den RS-232C-Eingang mit externen Geräten
(wie z. B. einem PC), um die RS-232C-Funktionen zu
steuern. Siehe
Seite
63.
$
Griff
%
Schlitz für Diebstahlsicherung
Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen,
die kompatibel mit Drahtseilen und anderer Ausrüstung von
Kensington ist.
HINWEIS:
Informationen zu den Produkten finden Sie
auf der Kensington-Website.
Schild
^
&
Steckplatz für Raspberry Pi-Rechnermodul
Steckplatz für den Einbau einer Schnittstellenplatine für
das Raspberry Pi-Rechnermodul und eines Raspberry Pi-
Rechnermoduls. Siehe
Seite 84.
VORSICHT:
Der Einbau muss von einem qualifizierten
Techniker durchgeführt werden.
Versuchen Sie nicht, die
Schnittstellenplatine für das
Rechnermodul und das Raspberry
Pi-Rechnermodul selbst einzubauen.
*
Interner Lautsprecher
34.
SDM.
®
Deutsch-24
