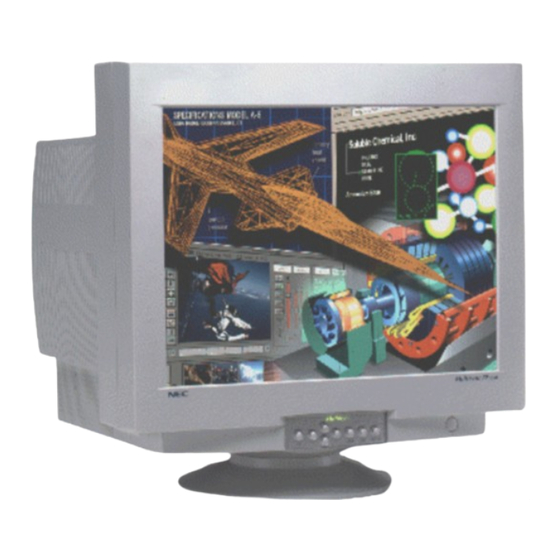

- Seite 1 MultiSync FP1370 User’s Manual Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Lieferumfang
Lieferumfang Im MultiSync FP Serie Karton* sollte folgendes enthalten sein: • MultiSync FP Serie Farbmonitor mit Schwenk/Neigefuß MultiSync FP950 (JC-1946UMW) oder MultiSync FP1370 (JC-22W70) • Netzkabel • Signalkabel • USB Kabel • Monitor Steuerungs Software • Bedienerhandbuch Netzkabel Signalkabel 15-pin mini... -
Seite 3: Beim Anschluß Eines Monitors An Ihren Computer Sind Folgende Punkte Zu Beachten
Inbetriebnahme Beim Anschluß eines Monitors an Ihren Computer sind folgende Punkte zu beachten: 1. Schalten Sie die Stromversorgung von Computer und Monitor aus. Wenn Sie das Signalkabel verwenden, fahren Sie bitte bei Schritt 2 fort. Wenn Sie ein BNC-Kabel verwenden, gehen Sie bitte zu Schritt 3. Achtung: BNC-Kabel können beim lokalen Händler bezogen werden. - Seite 4 Computer Computer 15-pin mini Macintosh Si- D-SUB gnaladapter (Option) Signalkabel Signalkabel Abbildung B.1 Abbildung A.1 4. Verbinden Sie das mitgelieferte Netzkabel auf einer Seite mit dem Monitor und auf der anderen Seite mit einer geerdeten Wandsteckdose in der Nähe des Monitors (Abbildung D.1). 5.
- Seite 5 Wandsteckdose Signal- kabel Netzkabel Abbildung C.1 Abbildung D.1 BNC/D-SUB Netzschalter Abbildung E.1 D - 4 Downloaded from www.Manualslib.com manuals search engine...
- Seite 6 98 verwendet und Sie den Monitor von Ihrem PC aus steuern wollen, können Sie die USB-Unterstützung installieren; gehen Sie dabei wie folgt vor. Um den USB-Anschluss Ihres MultiSync FP Serie Monitors mit dem USB-Anschluss Ihres Rechners zu verbinden: 1. Verwenden Sie das mitgelieferte USB-Kabel und stecken Sie den USB Series B Stecker in die USB upstream Buchse des Monitors (Abbildung1).
- Seite 7 Bedientasten Die OSM (On-Screen Manager) Tasten, an der Vorderseite des Monitor, haben folgende Funktionen: Hauptmenü Untermenü EXIT Beendet das OSM Menü. Verzweigt zum OSM Hauptmenü. Verschiebt die Markierung zur Verschiebt die Markierung zur CONTROL Auswahl nach oben oder unten. Auswahl nach oben oder unten. Verschiebt die Markierung zur Verringert oder erhöht den CONTROL...
- Seite 8 de Größen- und Positionseinstellung AUTOM. EINST.: Stellt automatisch (entsprechend dem anliegenden Bildsignal) die horizontale und vertikale Größe sowie Lage des Bildes ein. LINKS/RECHTS: Verschiebt das Bild nach links oder rechts. UNTEN/OBEN: Verschiebt das Bild nach oben oder unten. SCHMAL/BREIT: Ändert die Breite der Abbildung. KLEIN/GROSS: Ändert die Höhe der Abbildung.
- Seite 9 Untermenüs (FARBREINHEIT, OBEN LINKS, OBEN RECHTS, UNTEN LINKS oder UNTEN RECHTS) benützen Sie die -/+ Tasten für die Feineinstellung der Farbunreinheiten. Achtung: NEC empfiehlt die Verwendung von Farbunreinheiten- Korrektur bei Verwendung einer typischen Anwendung, wie Tabelle oder Text SCHAERFE: Ermöglicht die Einstellung der Bildklarheit, basierend auf der vom Computer empfangenen Signalqualität.
-
Seite 10: Werkseinstellung
WERKSEINSTELLUNG: In diesem Menüpunkt werden die meisten Einstellungen auf die Werkeinstellungen zurückgesetzt. Es wird ein Warnhinweis eingeblendet, der es erlaubt, den Vorgang abzubrechen. Einzelne Einstellungen können in den jeweiligen Untermenüpunkten durch Drücken der RESET Taste zurückgesetzt werden. ? Hilfsfunktionen 2 SPRACHAUSWAHL: Es kann zwischen 7 Sprachen gewählt werden. - Seite 11 z Information Dieses Menü bietet eine Reihe von nützlichen Informationen wie: GRAFIK MODUS: Zeigt den aktuell benutzten Grafikmodus mit den wichtigsten technischen Daten wie Bildwiederholfrequenz und Signalpolarität. FITNESSTIP: Unter diesem Menüpunkt kann die periodische Einblendung von Fitness Tips aktiviert werden. Nach Vorgabe des Zeitfaktors (hier 15, 30, 45, 60, 90 oder 120 Minuten) werden individuelle Tips zur Arbeit an Bildschirmarbeitsplätzen eingeblendet.
-
Seite 12: Aufstellen
Aufstellen Sicherheitsvorkehrungen und Vorschriften. UM EINE OPTIMALE ABBILDUNGSQUALITÄT IHRES MULTISYNC FP SERIE FARBMONITORS ZU GEWÄHRLEISTEN; SOLLTEN SIE FOLGENDE PUNKTE BEI DER AUFSTELLUNG UND BENUTZUNG DES MONITORS BEACHTEN: • ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können. Um einen Stromschlag oder andere Verletzungen zu vermeiden, sollte das Gerät nicht geöffnet werden. - Seite 13 In den folgenden Fällen muß der Monitor sofort vom Netz getrennt werden und ein Service-Techniker hinzugezogen werden: • Wenn das Netzkabel oder der Netzstecker beschädigt sind. • Wenn Flüssigkeit über dem Gerät verschüttet wurde, oder Gegenstände in den Monitor gelangten. •...
- Seite 14 • Stellen Sie den Monitor in einem Winkel von 90° zum Fenster und anderen Lichtquellen auf, damit Blendungen und Reflexionen auf dem Bildschirm soweit wie möglich vermieden werden. Stellen Sie den Schwenk-/Neigefuß Ihres Monitors so ein, daß durch Deckenbeleuchtung verursachte Spiegelungen auf dem Bildschirm vermieden werden.
-
Seite 15: Technische Daten
1280 x 1024 @ 55 to 102 Hz ....NEC empfiehlt, für beste Bildqualität eine 1600 x 1200 @ 55 to 88 Hz... - Seite 16 1600 x 1200 @ 55 to 102 Hz ....NEC empfiehlt, für beste Bildqualität eine 1792 x 1344 @ 55 to 91 Hz...
- Seite 17 Merkmale Flache Bildröhre mit Streifenmaske: Liefert ein total flaches Bild, welches Verzerrungen und Spiegelungen eliminiert. Was Sie auf dem Bildschirm sehen, erhalten Sie auf dem Ausdruck. Der in Streifen angeordnete Phosphor liefert höchste vertikale Genauigkeit mit verbesserter Helligkeit für mehr gleichförmigen Kontrast des Bildes. Zweifache dynamische Strahlfokussierung: Die zweifache dynamische Strahlfokussierung reguliert dynamisch den Fokus jedes Elektronenstrahls über die gesamte Fläche der Bildröhre hinweg..
- Seite 18 Monitors beachten) Full Scan Darstellung: Erlaubt die Nutzung der vollen aktiven Bildschirmfläche in den meisten Auflösungen. Farbreinheit/-Eckeneinstellung: NEC´s hervorragendes Schaltungs- design beseitigt Farbunreinheiten, welche durch externe Magnetfelder (inklusive des permanenten Erdmagnetfeldes usw.) verursacht werden können und erlaubt Ihnen leicht die Farbunreinheiten in den vier Ecken Ihres Monitors zu beseitigen.
-
Seite 19: Hilfe Bei Problemen
Hilfe bei Problemen Kein Bild • Überprüfen Sie den festen Sitz der Grafikkarte. • Die Netzschalter von Monitor und Computer müssen in Stellung ON stehen. • Das Signalkabel muß fest mit dem Ausgang der Grafikkarte verbunden sein. • Prüfen Sie den Anschlußstecker auf verbogene Steckkontakte. •... - Seite 20 Das Bild ist nicht mittig, zu klein oder zu groß. • Nutzen Sie die OSM-Regler zur Einstellung von vertikaler und horizontaler Größe und Lage der Abbildung. D - 19 Downloaded from www.Manualslib.com manuals search engine...
- Seite 21 English Downloaded from www.Manualslib.com manuals search engine...
- Seite 22 Contents FP Series monitor box* should contain the following: • MultiSync FP Series Monitor with tilt/swivel base MultiSync FP950 (JC-1946UMW) or MultiSync FP1370 (JC-22W70) • Power Cord • Signal Cable • USB Cable • Monitor Control Software • User’s Manual Power Cord Signal Cable 15-pin mini...
-
Seite 23: Quick Start
Quick Start To attach the MultiSync FP Series monitor to your system, follow these instructions: 1. Turn off the power to your computer and MultiSync monitor. If you are using the signal cable, continue to Step 2. If you are using a BNC cable, please skip to Step 3. NOTE: BNC cables may be purchased at your local electronics store. - Seite 24 Computer Computer 15-pin mini D-SUB Mac Adapter (not included) Signal Cable Signal Cable Figure B.1 Figure A.1 4. Connect one end of the power cord to the MultiSync FP Series monitor and the other end to the power outlet (Figure D.1). 5.
- Seite 25 Power Outlet Con- nector Power Cord Figure C.1 Figure D.1 BNC/D-SUB Power Button Figure E.1 E - 4 Downloaded from www.Manualslib.com manuals search engine...
- Seite 26 ® If your computer is equipped with USB and uses the Windows operating system and you want to operate the monitor’s user controls using your system, you can install USB support by using the following procedure. To attach the USB port on your MultiSync FP Series monitor to a USB port on your system: 1.
- Seite 27 Controls OSM (On-Screen Manager) control buttons on the front of the monitor function as follows: Main Menu Sub-Menu Exits the OSM menu. Exits to the OSM main menu. EXIT Moves the highlighted area Moves the highlighted area CONTROL up/down to select one of the up/down to select one of the controls.
-
Seite 28: Color Control
Color Control Color Presets 1 through 5, selects the desired color setting. The bar is replaced by the color setting choice from 1 to 5. Each color setting is adjusted at the factory to the stated Kelvin. If a setting is adjusted, the name of the setting will change from Kelvin to Custom. -
Seite 29: Factory Preset
TOP LEFT, TOP RIGHT, BOTTOM LEFT or BOTTOM RIGHT), use the –/+ control buttons to fine tune the GlobalSync corrections. Note: NEC recommends that you perform GlobalSync correction while running a typical application such as a spreadsheet or text document. - Seite 30 OSM TURN OFF: The OSM menu will stay on as long as it is in use. In the OSM Turn Off sub-menu, you can select how long the monitor waits after the last touch of a button to shut off the OSM menu. The preset choices are 10, 20, 30, 60, 120 seconds.
-
Seite 31: Recommended Use
Recommended use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MULTISYNC FP SERIES COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. - Seite 32 • If the monitor has been dropped or the cabinet damaged. • If the monitor does not operate normally by following operating instructions. • Allow adequate ventilation around the monitor so that heat can properly dissipate. Do not block ventilated openings or place the monitor near a radiator or other heat sources.
- Seite 33 • Use a document holder placed close to the screen. • Position whatever you are looking at most of the time (the screen or reference material) directly in front of you to minimize turning your head while you are typing. •...
- Seite 34 1280 x 1024 @ 55 to 102 Hz ....NEC cites recommended resolution at 85 Hz for 1600 x 1200 @ 55 to 88 Hz optimal display performance.
-
Seite 35: Monitor Specifications
1600 x 1200 @ 55 to 102 Hz ....NEC cites recommended resolution at 85 Hz for 1792 x 1344 @ 55 to 91 Hz optimal display performance. - Seite 36 Features Flat Aperture Grille CRT: Delivers an unparalleled viewing experience with a virtually flat image, eliminating distortion and reducing glare so that what you see on-screen is what you get on your printed output. The striped phosphor alignment of the CRT delivers superior vertical definition with improved brightness for more uniform image contrast.
- Seite 37 FullScan Capability: Allows you to use the entire screen area in most resolutions, significantly expanding image size. GlobalSync/Corner Purity Control: NEC’s unique design automatically eliminates picture impurities that may result from stray magnetic fields (including the earth’s permanent magnets, etc.) and now allows you to easily adjust impurities in the four corners of your monitor.
- Seite 38 Troubleshooting No Picture • The display card should be completely seated in its slot. • Power Switch and computer power switch should be in the ON position. • The signal cable should be completely connected to the display card/computer. • Check the connector for bent or pushed-in pins. •...
- Seite 39 Display image is not centered, too smaIl, or too large • Use the OSM Size and Position controls to adjust the image. E - 18 Downloaded from www.Manualslib.com manuals search engine...
