INFICON
CU1000-Bedienungsanleitung-jina54de1-09-(2404)
1
Kopieren Sie die Datei mit der Dateinamenserweiterung ".bin" in das
Hauptverzeichnis eines USB-Sticks.
2
Verbinden Sie den USB-Stick mit dem USB-Anschluss des Geräts.
3
Wählen Sie: "Funktionen > Daten > Update > I/O-Modul"
ð Die Informationen zur Version der neuen Software, der aktuellen Software
und des aktuellen Bootloaders werden angezeigt.
4
Prüfen Sie die Versionsinformationen.
5
Wählen Sie die Taste "Start", um das Update zu starten.
ð Schalten Sie das Gerät nicht aus und entfernen Sie nicht den USB-Stick,
während die Software aktualisiert wird.
6
Folgen Sie den Anweisungen auf dem Touchscreen und warten Sie, bis das
Update abgeschlossen ist.
ð Folgende Hinweise werden nach Wählen der Taste "Start" auf dem
Touchscreen angezeigt:
• IO1000 anschließen und einschalten.
• Boot-Modus aktivieren (DIP S2.3 einmal ein- und ausschalten).
• Wenn die STATUS LED grün blinkt OK drücken.

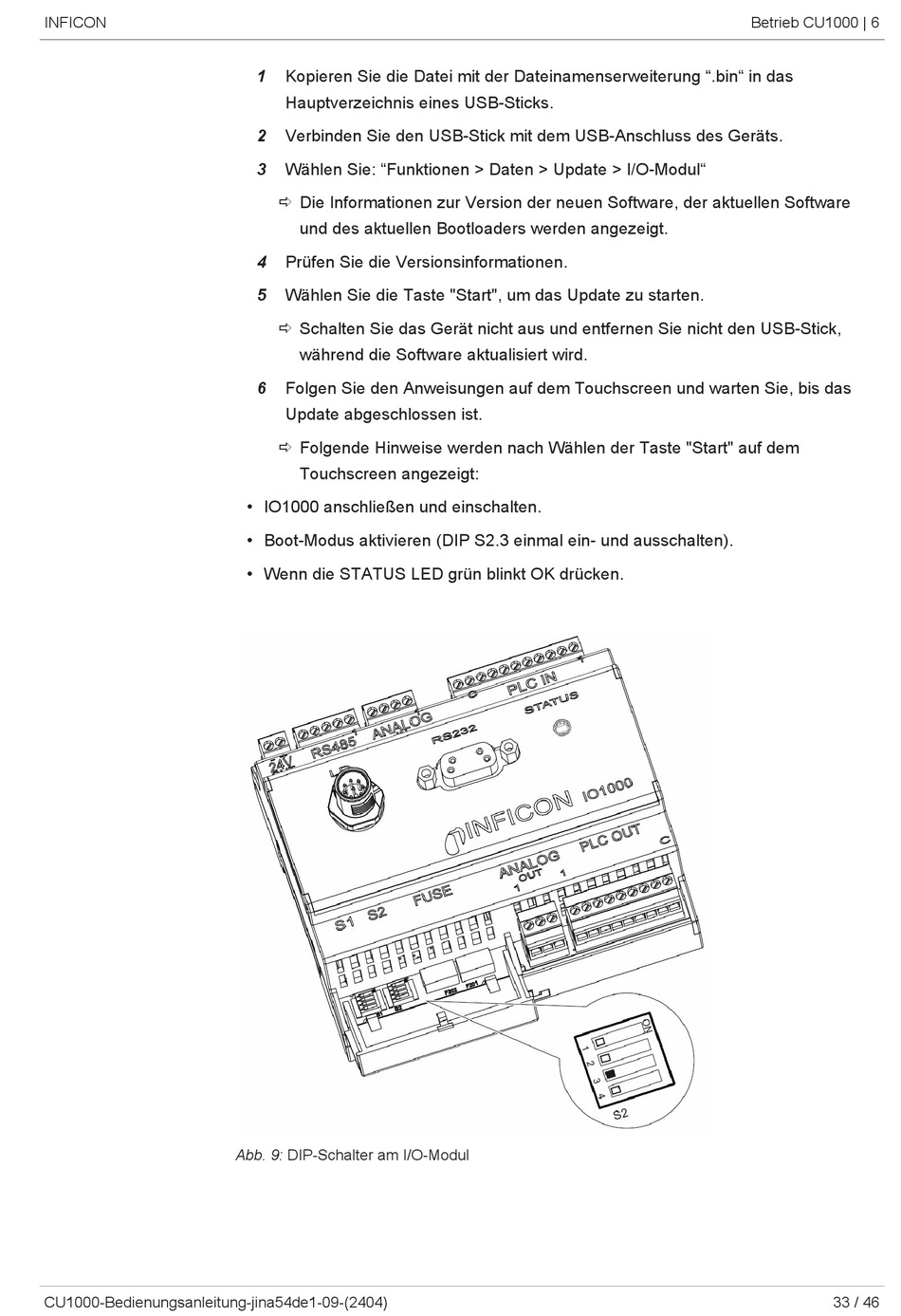

Abb. 9: DIP-Schalter am I/O-Modul
Betrieb CU1000 | 6
33 / 46
