6 | Betrieb CU1000

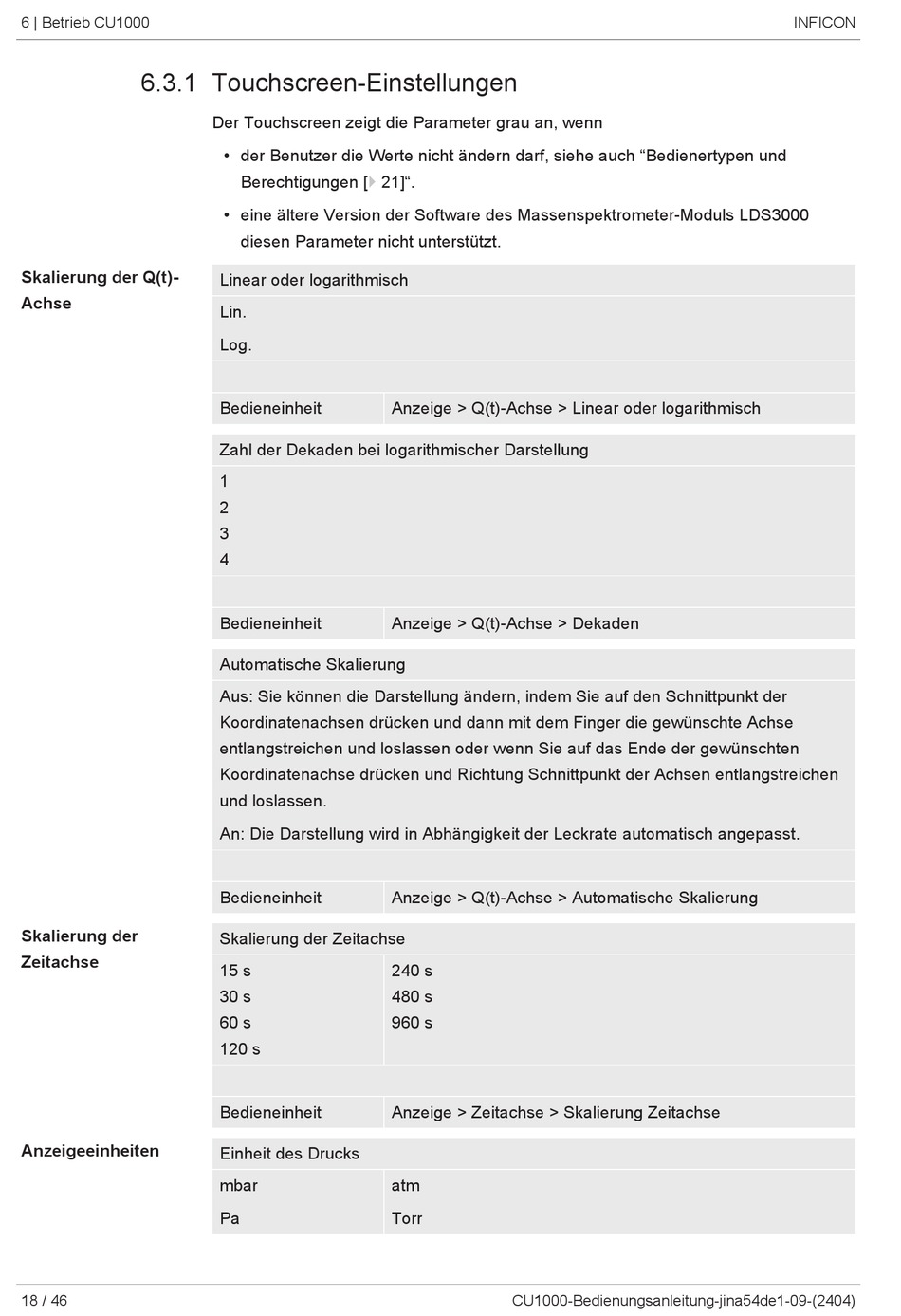

6.3.1 Touchscreen-Einstellungen

Skalierung der Q(t)-
Achse
Skalierung der
Zeitachse
Anzeigeeinheiten
18 / 46
Der Touchscreen zeigt die Parameter grau an, wenn
• der Benutzer die Werte nicht ändern darf, siehe auch "Bedienertypen und
Berechtigungen [} 21]".
• eine ältere Version der Software des Massenspektrometer-Moduls LDS3000
diesen Parameter nicht unterstützt.
Linear oder logarithmisch
Lin.
Log.
Bedieneinheit
Zahl der Dekaden bei logarithmischer Darstellung
1
2
3
4
Bedieneinheit
Automatische Skalierung
Aus: Sie können die Darstellung ändern, indem Sie auf den Schnittpunkt der
Koordinatenachsen drücken und dann mit dem Finger die gewünschte Achse
entlangstreichen und loslassen oder wenn Sie auf das Ende der gewünschten
Koordinatenachse drücken und Richtung Schnittpunkt der Achsen entlangstreichen
und loslassen.
An: Die Darstellung wird in Abhängigkeit der Leckrate automatisch angepasst.
Bedieneinheit
Skalierung der Zeitachse
15 s
30 s
60 s
120 s
Bedieneinheit
Einheit des Drucks
mbar
Pa
Anzeige > Q(t)-Achse > Linear oder logarithmisch
Anzeige > Q(t)-Achse > Dekaden
Anzeige > Q(t)-Achse > Automatische Skalierung
240 s
480 s
960 s
Anzeige > Zeitachse > Skalierung Zeitachse
atm
Torr
