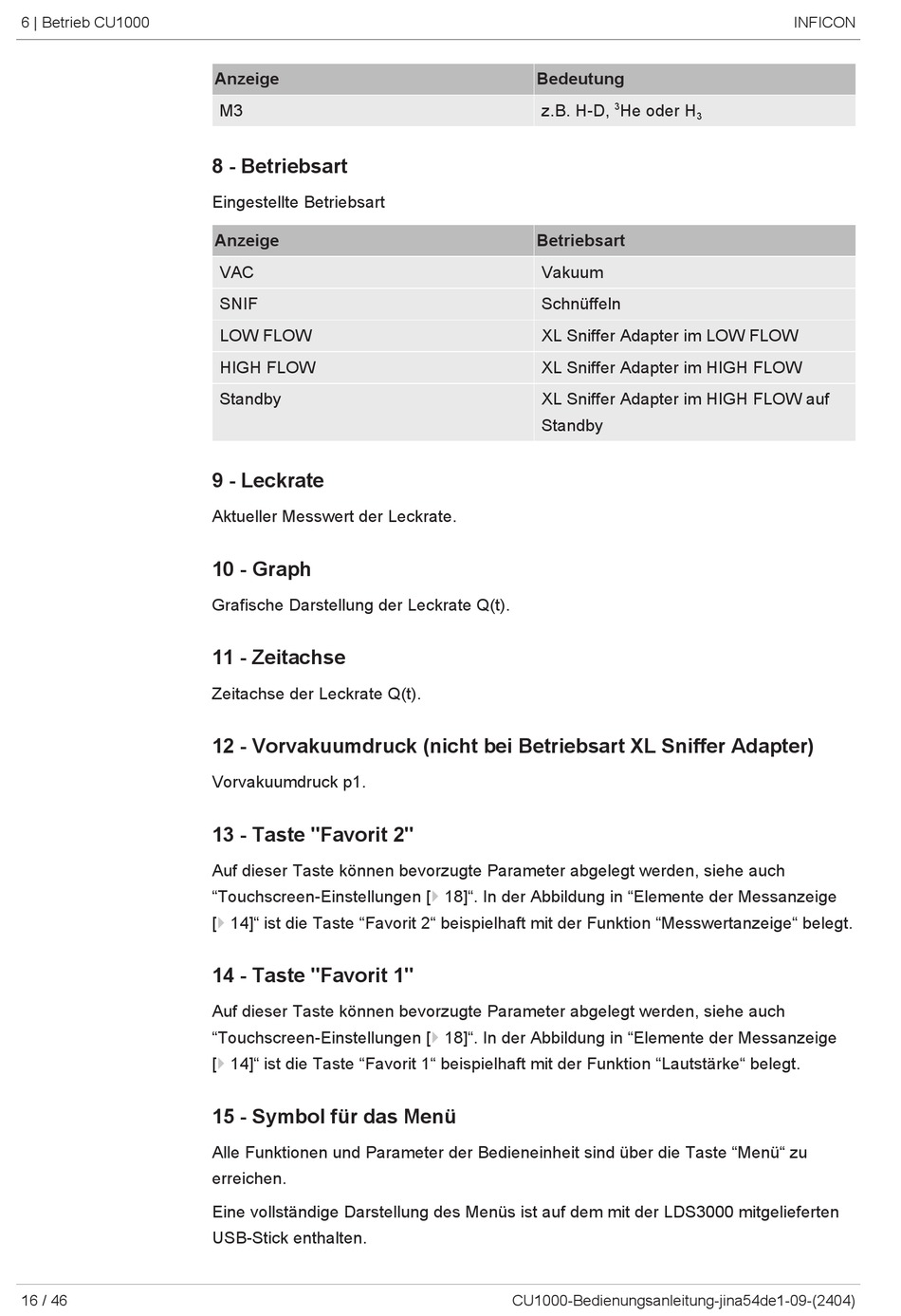

6 | Betrieb CU1000
16 / 46
Anzeige
M3
8 - Betriebsart
Eingestellte Betriebsart
Anzeige
VAC
SNIF
LOW FLOW
HIGH FLOW
Standby
9 - Leckrate
Aktueller Messwert der Leckrate.
10 - Graph
Grafische Darstellung der Leckrate Q(t).
11 - Zeitachse
Zeitachse der Leckrate Q(t).
12 - Vorvakuumdruck (nicht bei Betriebsart XL Sniffer Adapter)
Vorvakuumdruck p1.
13 - Taste "Favorit 2"
Auf dieser Taste können bevorzugte Parameter abgelegt werden, siehe auch
"Touchscreen-Einstellungen [} 18]". In der Abbildung in "Elemente der Messanzeige
[} 14]" ist die Taste "Favorit 2" beispielhaft mit der Funktion "Messwertanzeige" belegt.
14 - Taste "Favorit 1"
Auf dieser Taste können bevorzugte Parameter abgelegt werden, siehe auch
"Touchscreen-Einstellungen [} 18]". In der Abbildung in "Elemente der Messanzeige
[} 14]" ist die Taste "Favorit 1" beispielhaft mit der Funktion "Lautstärke" belegt.
15 - Symbol für das Menü
Alle Funktionen und Parameter der Bedieneinheit sind über die Taste "Menü" zu
erreichen.
Eine vollständige Darstellung des Menüs ist auf dem mit der LDS3000 mitgelieferten
USB-Stick enthalten.
Bedeutung
3
z.B. H-D, He oder H
Betriebsart
Vakuum
Schnüffeln
XL Sniffer Adapter im LOW FLOW
XL Sniffer Adapter im HIGH FLOW
XL Sniffer Adapter im HIGH FLOW auf
Standby
CU1000-Bedienungsanleitung-jina54de1-09-(2404)
INFICON
3
