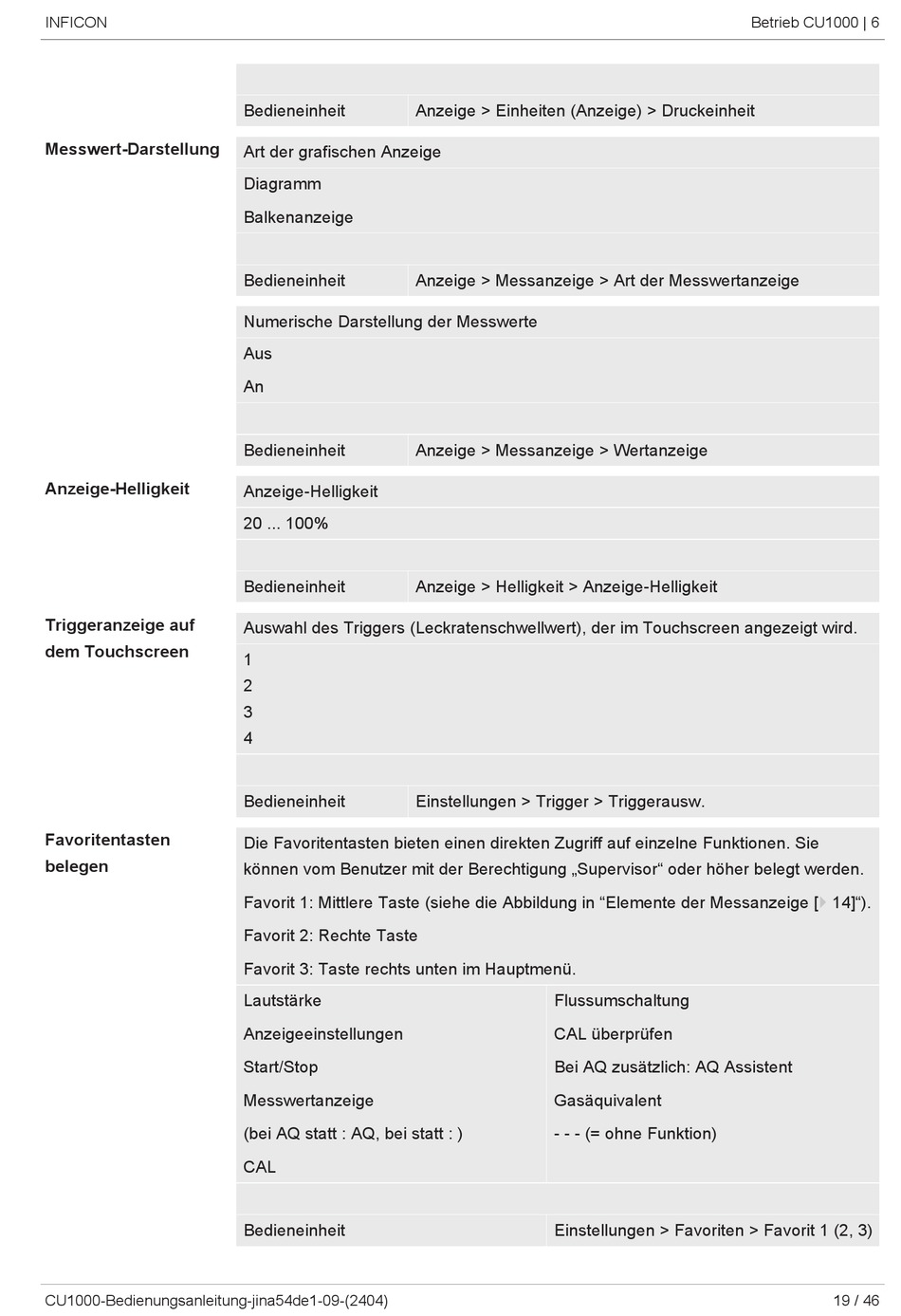

INFICON CU1000 Originalbetriebsanleitung Seite 19

INFICON
Messwert-Darstellung
Anzeige-Helligkeit
Triggeranzeige auf
dem Touchscreen
Favoritentasten
belegen
CU1000-Bedienungsanleitung-jina54de1-09-(2404)
Bedieneinheit
Art der grafischen Anzeige
Diagramm
Balkenanzeige
Bedieneinheit
Numerische Darstellung der Messwerte
Aus
An
Bedieneinheit
Anzeige-Helligkeit
20 ... 100%
Bedieneinheit
Auswahl des Triggers (Leckratenschwellwert), der im Touchscreen angezeigt wird.
1
2
3
4
Bedieneinheit
Die Favoritentasten bieten einen direkten Zugriff auf einzelne Funktionen. Sie
können vom Benutzer mit der Berechtigung „Supervisor" oder höher belegt werden.
Favorit 1: Mittlere Taste (siehe die Abbildung in "Elemente der Messanzeige [} 14]").
Favorit 2: Rechte Taste
Favorit 3: Taste rechts unten im Hauptmenü.
Lautstärke
Anzeigeeinstellungen
Start/Stop
Messwertanzeige
(bei AQ statt : AQ, bei statt : )
CAL
Bedieneinheit
Anzeige > Einheiten (Anzeige) > Druckeinheit
Anzeige > Messanzeige > Art der Messwertanzeige
Anzeige > Messanzeige > Wertanzeige
Anzeige > Helligkeit > Anzeige-Helligkeit
Einstellungen > Trigger > Triggerausw.
Flussumschaltung
CAL überprüfen
Bei AQ zusätzlich: AQ Assistent
Gasäquivalent
- - - (= ohne Funktion)
Einstellungen > Favoriten > Favorit 1 (2, 3)
Betrieb CU1000 | 6
19 / 46
