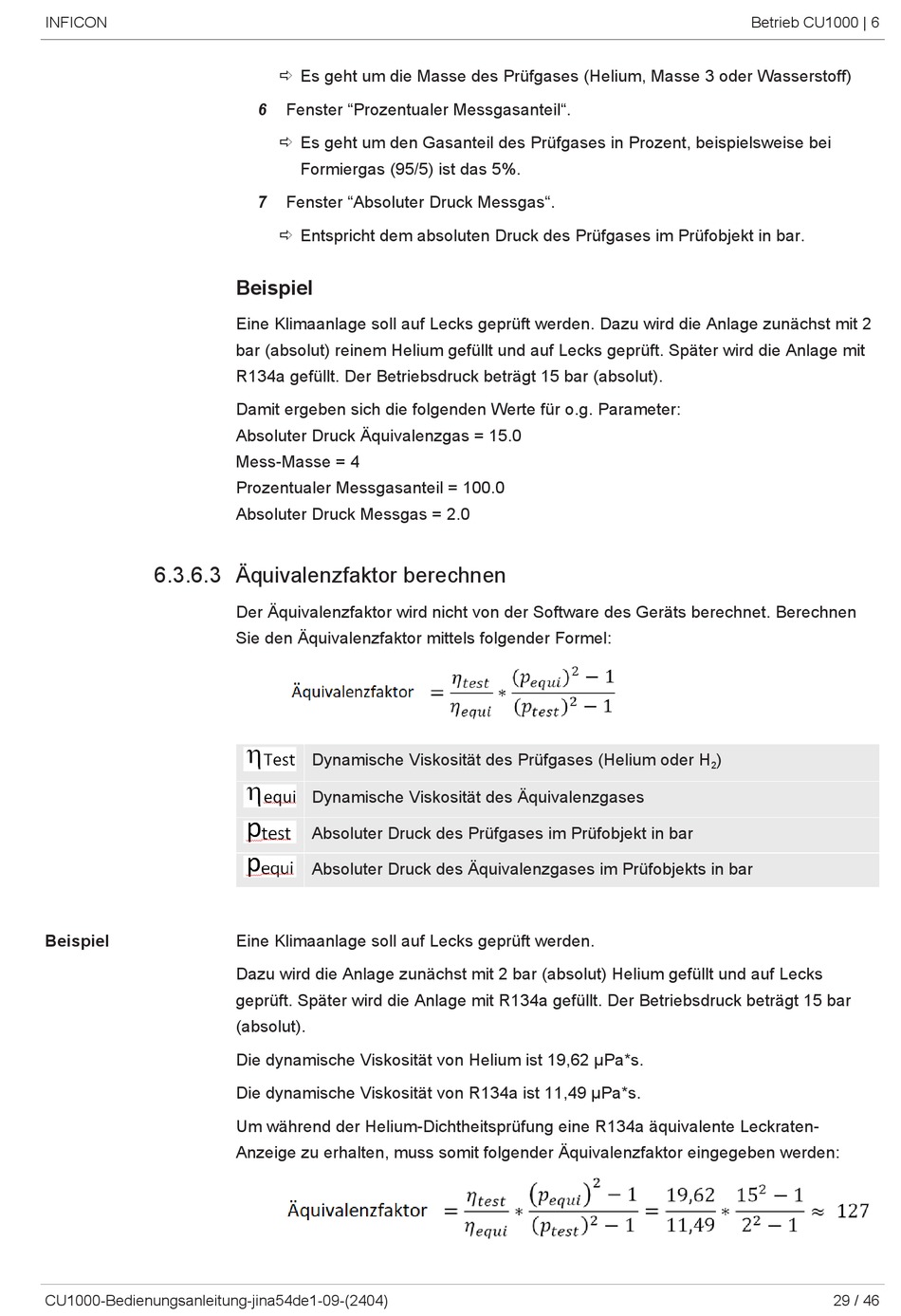

6.3.6.3 Äquivalenzfaktor berechnen
Beispiel
CU1000-Bedienungsanleitung-jina54de1-09-(2404)
ð Es geht um die Masse des Prüfgases (Helium, Masse 3 oder Wasserstoff)
6 Fenster "Prozentualer Messgasanteil".
ð Es geht um den Gasanteil des Prüfgases in Prozent, beispielsweise bei
Formiergas (95/5) ist das 5%.
7 Fenster "Absoluter Druck Messgas".
ð Entspricht dem absoluten Druck des Prüfgases im Prüfobjekt in bar.
Beispiel
Eine Klimaanlage soll auf Lecks geprüft werden. Dazu wird die Anlage zunächst mit 2
bar (absolut) reinem Helium gefüllt und auf Lecks geprüft. Später wird die Anlage mit
R134a gefüllt. Der Betriebsdruck beträgt 15 bar (absolut).
Damit ergeben sich die folgenden Werte für o.g. Parameter:
Absoluter Druck Äquivalenzgas = 15.0
Mess-Masse = 4
Prozentualer Messgasanteil = 100.0
Absoluter Druck Messgas = 2.0
Der Äquivalenzfaktor wird nicht von der Software des Geräts berechnet. Berechnen
Sie den Äquivalenzfaktor mittels folgender Formel:
Dynamische Viskosität des Prüfgases (Helium oder H
Dynamische Viskosität des Äquivalenzgases
Absoluter Druck des Prüfgases im Prüfobjekt in bar
Absoluter Druck des Äquivalenzgases im Prüfobjekts in bar
Eine Klimaanlage soll auf Lecks geprüft werden.
Dazu wird die Anlage zunächst mit 2 bar (absolut) Helium gefüllt und auf Lecks
geprüft. Später wird die Anlage mit R134a gefüllt. Der Betriebsdruck beträgt 15 bar
(absolut).
Die dynamische Viskosität von Helium ist 19,62 µPa*s.
Die dynamische Viskosität von R134a ist 11,49 µPa*s.
Um während der Helium-Dichtheitsprüfung eine R134a äquivalente Leckraten-
Anzeige zu erhalten, muss somit folgender Äquivalenzfaktor eingegeben werden:
Betrieb CU1000 | 6
)
