6.3.6.1 Gasäquivalent-Auswahl
CU1000-Bedienungsanleitung-jina54de1-09-(2404)
1

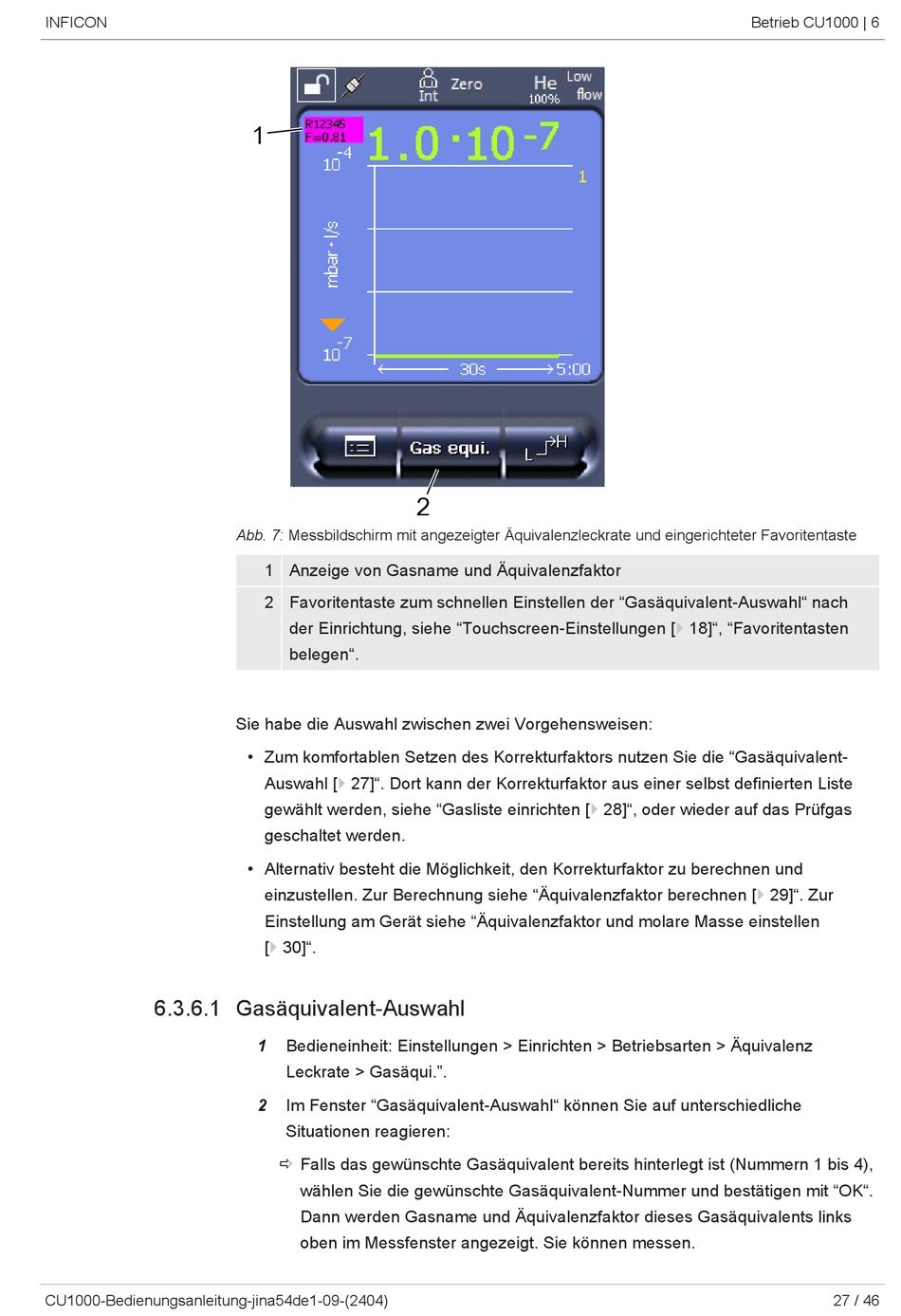

Abb. 7: Messbildschirm mit angezeigter Äquivalenzleckrate und eingerichteter Favoritentaste
1 Anzeige von Gasname und Äquivalenzfaktor
2 Favoritentaste zum schnellen Einstellen der "Gasäquivalent-Auswahl" nach
der Einrichtung, siehe "Touchscreen-Einstellungen [} 18]", "Favoritentasten
belegen".
Sie habe die Auswahl zwischen zwei Vorgehensweisen:
• Zum komfortablen Setzen des Korrekturfaktors nutzen Sie die "Gasäquivalent-
Auswahl [} 27]". Dort kann der Korrekturfaktor aus einer selbst definierten Liste
gewählt werden, siehe "Gasliste einrichten [} 28]", oder wieder auf das Prüfgas
geschaltet werden.
• Alternativ besteht die Möglichkeit, den Korrekturfaktor zu berechnen und
einzustellen. Zur Berechnung siehe "Äquivalenzfaktor berechnen [} 29]". Zur
Einstellung am Gerät siehe "Äquivalenzfaktor und molare Masse einstellen
[} 30]".
1 Bedieneinheit: Einstellungen > Einrichten > Betriebsarten > Äquivalenz
Leckrate > Gasäqui.".
2 Im Fenster "Gasäquivalent-Auswahl" können Sie auf unterschiedliche
Situationen reagieren:
ð Falls das gewünschte Gasäquivalent bereits hinterlegt ist (Nummern 1 bis 4),
wählen Sie die gewünschte Gasäquivalent-Nummer und bestätigen mit "OK".
Dann werden Gasname und Äquivalenzfaktor dieses Gasäquivalents links
oben im Messfenster angezeigt. Sie können messen.
2
