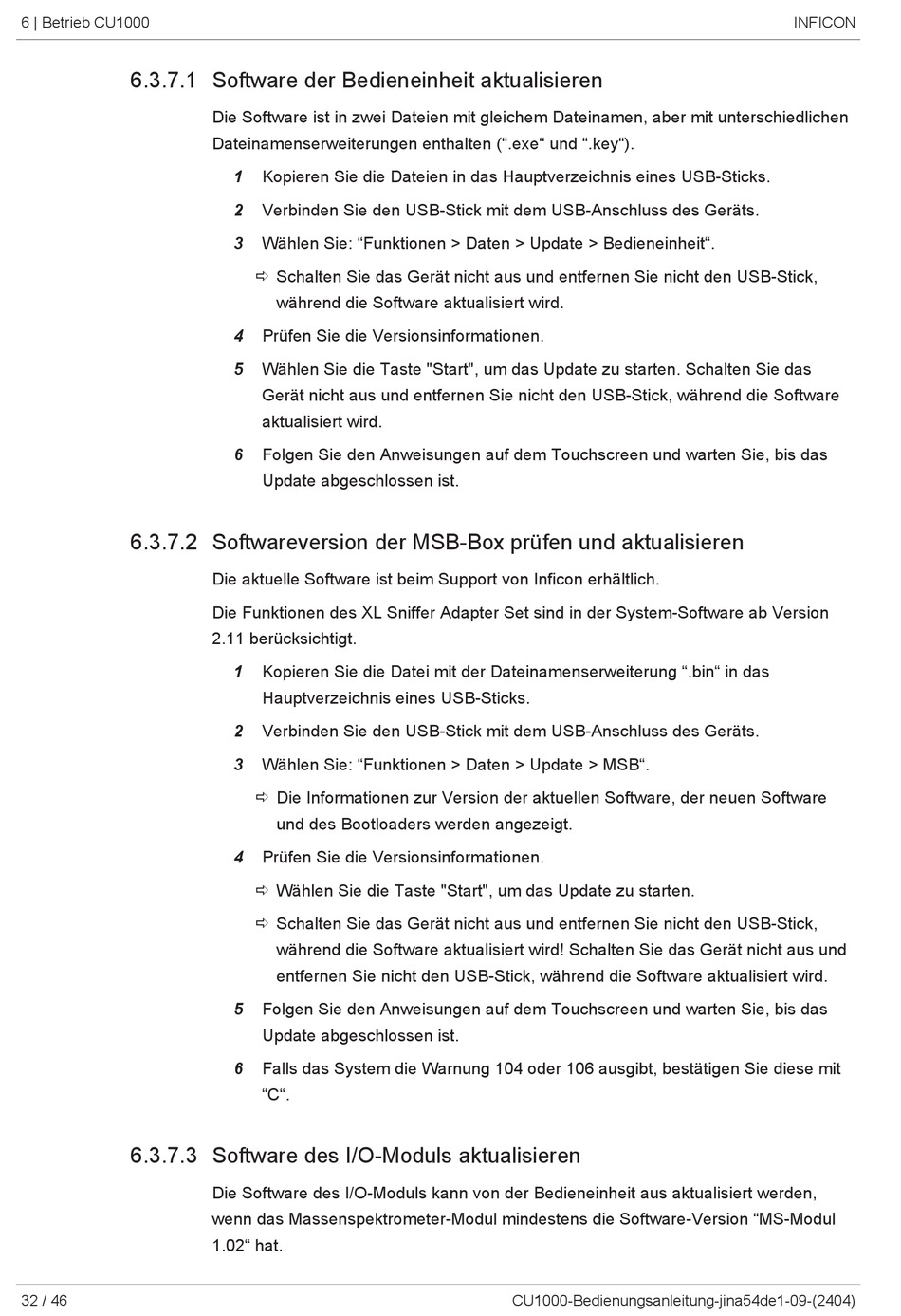

6 | Betrieb CU1000

6.3.7.1 Software der Bedieneinheit aktualisieren

6.3.7.2 Softwareversion der MSB-Box prüfen und aktualisieren

6.3.7.3 Software des I/O-Moduls aktualisieren

32 / 46
Die Software ist in zwei Dateien mit gleichem Dateinamen, aber mit unterschiedlichen
Dateinamenserweiterungen enthalten (".exe" und ".key").
1 Kopieren Sie die Dateien in das Hauptverzeichnis eines USB-Sticks.
2 Verbinden Sie den USB-Stick mit dem USB-Anschluss des Geräts.
3 Wählen Sie: "Funktionen > Daten > Update > Bedieneinheit".
ð Schalten Sie das Gerät nicht aus und entfernen Sie nicht den USB-Stick,
während die Software aktualisiert wird.
4 Prüfen Sie die Versionsinformationen.
5 Wählen Sie die Taste "Start", um das Update zu starten. Schalten Sie das
Gerät nicht aus und entfernen Sie nicht den USB-Stick, während die Software
aktualisiert wird.
6 Folgen Sie den Anweisungen auf dem Touchscreen und warten Sie, bis das
Update abgeschlossen ist.
Die aktuelle Software ist beim Support von Inficon erhältlich.
Die Funktionen des XL Sniffer Adapter Set sind in der System-Software ab Version
2.11 berücksichtigt.
1 Kopieren Sie die Datei mit der Dateinamenserweiterung ".bin" in das
Hauptverzeichnis eines USB-Sticks.
2 Verbinden Sie den USB-Stick mit dem USB-Anschluss des Geräts.
3 Wählen Sie: "Funktionen > Daten > Update > MSB".
ð Die Informationen zur Version der aktuellen Software, der neuen Software
und des Bootloaders werden angezeigt.
4 Prüfen Sie die Versionsinformationen.
ð Wählen Sie die Taste "Start", um das Update zu starten.
ð Schalten Sie das Gerät nicht aus und entfernen Sie nicht den USB-Stick,
während die Software aktualisiert wird! Schalten Sie das Gerät nicht aus und
entfernen Sie nicht den USB-Stick, während die Software aktualisiert wird.
5 Folgen Sie den Anweisungen auf dem Touchscreen und warten Sie, bis das
Update abgeschlossen ist.
6 Falls das System die Warnung 104 oder 106 ausgibt, bestätigen Sie diese mit
"C".
Die Software des I/O-Moduls kann von der Bedieneinheit aus aktualisiert werden,
wenn das Massenspektrometer-Modul mindestens die Software-Version "MS-Modul
1.02" hat.
CU1000-Bedienungsanleitung-jina54de1-09-(2404)
INFICON
