• Version control unit: Informationen zur Softwareversion
• Memory: Informationen zum verfügbaren Speicher
• Settings: Einstellungen der Bedieneinheit.
• Serial Port wired: Informationen zum Kommunikationsanschluss
• Data Exchange: Informationen zum Datenaustausch zwischen
Massenspektrometer-Moduls und der Bedieneinheit
• MSB (1): Informationen zur Softwareversion
• MSB (2): Informationen zu Betriebsparametern
• TMP controller (1): Informationen zur Turbomolekular-Pumpe
• TMP controller (2): Informationen zur Turbomolekular-Pumpe, Fortsetzung
• Ion source: Informationen zur eingesetzten Ionen-Quelle
• Preamplifier: Informationen zum Preamplifier
• Preamplifier test: Informationen zum Preamplifier-Test.
• I/O module (1): Informationen zu Softwareversion, Ein- und Ausgängen
• I/O module (2): Visualisierte Informationen zu den digitalen Eingängen
1

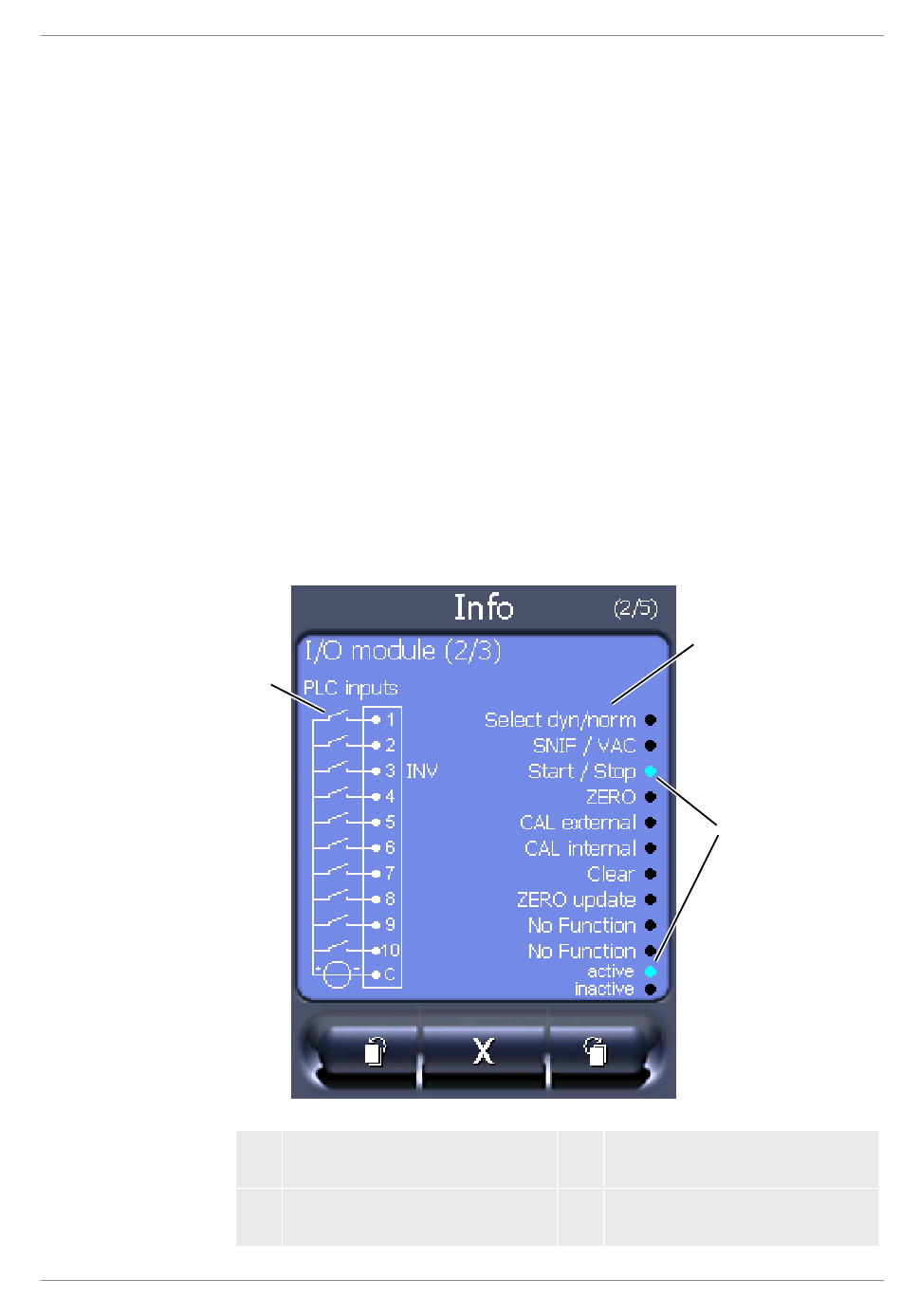

Abb. 5: I/O module (2): Visualisierte Informationen zu den digitalen Eingängen
1 Zustand der Eingangssignale
3 Status der Funktion (aktiv oder
inaktiv)
2
3
2 Konfigurierte Funktion (INV =
Funktion ist invertiert)
