Aufstellung

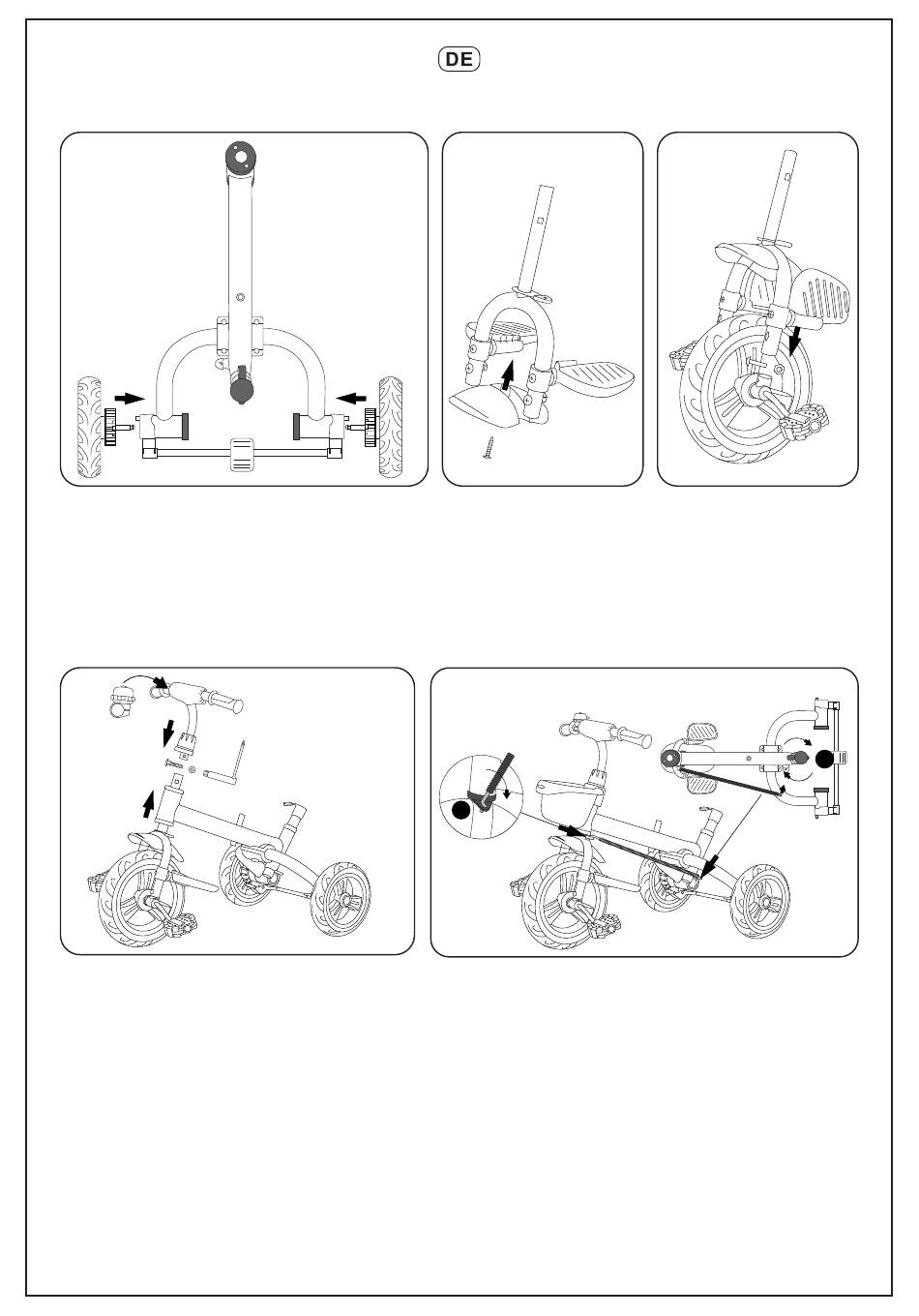

1. Wie auf dem Bild gezeigt, stecken Sie die
Hinterachse in die Hinterradhalterung des
Hauptrahmens ein, tippen Sie leicht darauf, bis
es mit einem "Klick" einrastet.
4. Wie auf dem Bild gezeigt, stecken Sie
zuerst die Vorderradbaugruppe in den
Hauptrahmen; setzen Sie den Vorderkorb
ein und dann die Vorderabdeckung auf den
Lenker, dann stecken Sie den Lenker in das
Oberteil der Vorderradgabel, so dass die
Schraubenlöcher der
Schraubenlöchern des Lenkers ausgerichtet
sind. Führen Sie die Lenkerbefestigungss-
chrauben durch das Loch und ziehen Sie sie
mit einem Steckschlüssel fest, legen Sie
dann die Vorderabdeckung ab; installieren
Sie abschließend die Klingel am Lenker.
5. Wie auf dem Bild gezeigt, schrauben Sie zuerst die
Mutter an der hinteren Endseite der Lenkstange ab,
stecken Sie dann das vordere Ende der Lenkstange
senkrecht in das Loch a der Vorderradgabel, legen
Sie die Lenkstange flach hin und stellen Sie sicher,
dass eine sichere Verbindung mit dem Gabelloch
Gabel mit den besteht; drehen Sie den unteren Stangenschub, um
das Stangenschuberloch b so einzustellen, dass das
hintere Ende der Lenkstange in das Loch eingehakt
werden kann; sobald eingehakt, ziehen Sie es mit
einer Mutter fest.
2. Wie auf dem Bild
gezeigt, befestigen Sie
den Schutzblech
Schrauben an
Vorderradgabel (Halb-
mondaussparung nach
vorne gerichtet).
Stecken Sie in das Loch (a) ein
und legen Sie die Lenkstange
flach hin.
a
13
3. Wie auf dem Bild
gezeigt, stecken
mit zuerst den Vorbau in die
der Vorderradgabel
befestigen Sie ihn mit
Schrauben und Muttern.
Drehen Sie die Schubstange und
passen Sie sie auf das Loch (b)
an.
Sie
und
b
