Instalación

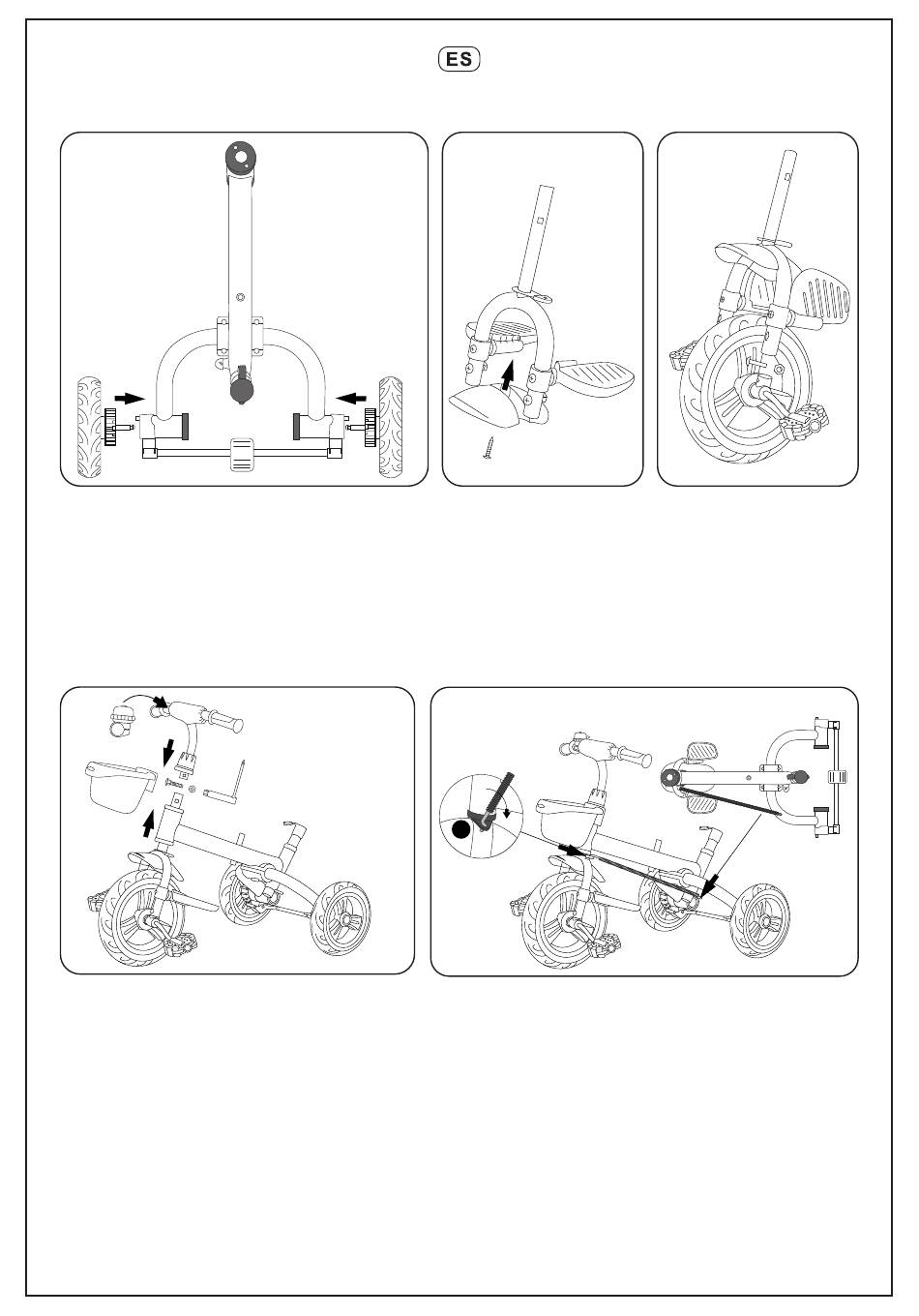

1. Como se muestra en la imagen, inserta el
eje de la rueda trasera en el agujero de inser-
ción de la rueda trasera del marco principal,
golpea suavemente hasta que encaje con un
sonido de bloqueo "clic".
4. Como se muestra en la imagen, primero
inserta el conjunto de la rueda delantera en
el marco principal; coloca la cesta delantera
y luego coloca la cubierta delantera en la
barra del manillar, luego inserta el extremo
de la barra del manillar en la abertura supe-
rior de la horquilla delantera, alineando los
agujeros de los tornillos de la horquilla con
los agujeros de los tornillos del manillar,
pasa el tornillo de fijación del manillar a
través del agujero; luego, usa una llave de
tubo para apretarlo, baja la cubierta delan-
tera; Finalmente, instala el timbre en el
manillar.
2. Como se muestra en
la imagen, fija el guard-
abarros delantero en la
horquilla delantera con
tornillos (la ranura en
forma de media luna
debe estar hacia adelan-
te).
Inserta en el agujero (a) y
coloca la barra de dirección
plana.
a
5. Como se muestra en la imagen, primero desenros-
ca la tuerca en la parte trasera de la barra de direc-
ción, luego inserta el extremo frontal de la barra de
dirección verticalmente en el agujero de la horquilla
delantera a, luego coloca la barra de dirección plana,
asegurándote de que esté firmemente acoplada al
agujero de la horquilla delantera; gira el tubo de
empuje hacia abajo para ajustar el agujero de empuje
b para que el extremo trasero de la barra de dirección
se enganche en el agujero; una vez enganchado,
aprieta con una tuerca.
19
3. Como se muestra en
la imagen, primero inser-
ta el espaciador en la
horquilla delantera
fíjalo con el perno y la
tuerca.
Gira la barra de empuje y
ajústala al agujero (b).
