Benutzerhandbuch
Farben und Design kann abweichen.
Hergestellt in China
Die Bedienungsanleitung enthält wichtige Sicherheitshinweise sowie Montage-,
Gebrauchs- und Wartungsanleitungen.
Das Aufsitzauto muss von einem Erwachsenen zusammengebaut werden, der die
Anweisungen in diesem Handbuch gelesen und verstanden hat.
Die Verpackung von Kindern fernhalten und vor Gebrauch ordnungsgemäß
entsorgen.
Bedienunganleitung für spätere Bezugnahme aufbewahren

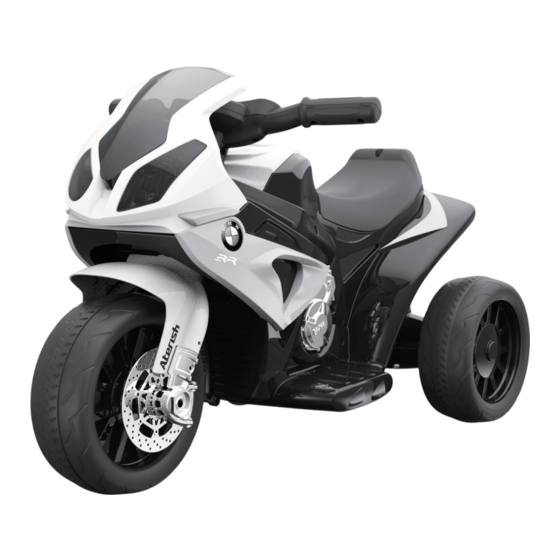

BMW S1000 RR
Batteriebetriebenes Kinderdreirad
Mit Montageanleitung
INfaa013V02_DE
370-064
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HOMCOM BMW S1000 RR
Inhaltszusammenfassung für HOMCOM BMW S1000 RR
- Seite 1 BMW S1000 RR Batteriebetriebenes Kinderdreirad INfaa013V02_DE 370-064 Benutzerhandbuch Mit Montageanleitung Farben und Design kann abweichen. Hergestellt in China Die Bedienungsanleitung enthält wichtige Sicherheitshinweise sowie Montage-, Gebrauchs- und Wartungsanleitungen. Das Aufsitzauto muss von einem Erwachsenen zusammengebaut werden, der die Anweisungen in diesem Handbuch gelesen und verstanden hat.
-
Seite 2: Über Ihr Neues Fahrzeug
Über Ihr neues Fahrzeug │ 1 Auf den Kauf Ihres neuen Dreirads. Dieses Fahrzeug wird Ihrem Kind viele Kilometer Freude bereiten. Um Ihnen und Ihrem Fahrer eine sichere Fahrt zu gewährleisten, bitten wir Sie, dieses Handbuch sorgfältig zu lesen und es für spätere Bezugnahme aufzubewahren. -
Seite 3: Einzelteilliste
Einzelteilliste │ 2 Teil Anzahl (Stück) Einzelteil Hinweise Karosserie Gesichtsschutz Griffstange M5 x 35 Maschinenschraube Ø5 Mutter Ladegerät Getriebe Hinterrad Ø8 Unterlegscheibe Kontermutter Vorderradmontage Schraubenschlüssel Hinterachse... - Seite 4 Teilediagramm │ 3 HINWEIS: Einige der gezeigten Teile sind auf beiden Seiten des Fahrzeugs zu montieren.
-
Seite 5: Vor Der Montage
Vor der Montage │ 4 WARNUNG! • MONTAGE DURCH EINEN ERWACHSENEN ERFORDERLICH. • Schutzmaterial und Polybeutel immer entfernen und vor der Montage entsorgen. •Stellen Sie sicher, dass der Netzschalter vor der Montage des Fahrwerks auf "AUS" gestellt ist. •Laden Sie die Batterie für 4 bis 6 Stunden vor der ersten Nutzung auf. •Zubehör benötigt zur Montage: Schraubenziher Schraubenschlüssel... -
Seite 6: Befestigen Der Hinterräder
Befestigen der Hinterräder Antriebsseite Antriebsrad Motorstecker Fahrzeugstecker Entfernen Sie alle Teile von der Hinterachse. Drehen Sie die Karosserie auf den Kopf. 1. Schieben Sie eine Unterlegscheibe Ø8 auf die Hinterachse. 2. Schieben Sie ein Antriebsrad (Getriebeseite nach innen) auf die Hinterachse. -
Seite 7: Befestigen Sie Den Lenker
Befestigen Sie den Lenker │ 6 Vorderradgabel Entfernen Sie die M5 x 35-Maschinenschraube und die Ø5-Mutter vom Ende der Vordergabel. Drehen Sie die Fahrzeugkarosserie aufrecht. 1. Führen Sie die Vorderradgabel von unten in die Öffnung an der Vorderseite der Karosserie ein und durch die Öffnung an der Oberseite wieder heraus. -
Seite 8: Befestigen Sie Den Gesichtsschutz
Befestigen Sie den Gesichtsschutz │ 7 Wenn Sie Ihr Fahrzeug mit der Klangfunktion ausgestattet haben, führen Sie die Schritte 1-4 aus, um die Batterien (nicht im Lieferumfang enthalten) hinzuzufügen. Beachten Sie die Informationen zu den Batterien auf Seite 3. 1. Entfernen Sie mit einem kleinen Schraubendreher die Schraube an der Batterieabdeckung des Gesichtsschutzes. - Seite 9 Schließen Sie die Stromversorgung an │ 8 1. Entfernen Sie mit einem Schraubendreher die Schraube an der Sitzlehne. 2. Nehmen Sie den Sitz ab. 3. Stecken Sie den roten Stecker wie abgebildet in die Klemme am Akku. 4. Tauschen Sie den Sitz aus.
-
Seite 10: Sicherheit
Sicherheit │ 9 WARNUNG! VERMEIDUNG VON VERLETZUNGEN UND TODESFÄLLEN: *LASSEN SIE NIEMALS DAS KIND UNBEAUFSICHTIGT. DIREKTE ERWACHSENE AUFSICHT IST ERFORDERLICH. Halten Sie das Kind immer in Sichtweite, wenn sich das Kind im Fahrzeug befindet. *Dieses Spielzeug sollte mit Vorsicht verwendet werden, da Geschicklichkeit erforderlich ist, um Stürze oder Kollisionen zu vermeiden, die den Benutzer oder Dritte verletzen. - Seite 11 Nutzung │ 10 1. Tonknöpfe (falls enthalen): Drücken für Ton. 2. Fußpedal: Wendet Kraft (Geschwindigkeit) auf das Fahrzeug an.
-
Seite 12: Vorbeugung Von Feuer Und Elektrischen Schlägen
Aufladung │ 11 •NUR EIN ERWACHSENER KANN DIE BATTERIE AUFLADEN UND WIEDERAUFLADEN! WARNUNG! •VORBEUGUNG VON FEUER UND ELEKTRISCHEN SCHLÄGEN - Verwenden Sie nur den Akku und das Ladegerät, die mit Ihrem Fahrzeug geliefert wurden. Tauschen Sie NIEMALS die Batterie oder das Ladegerät gegen eine andere Marke aus. Die Verwendung eines anderen Akkus oder Ladegeräts kann einen Brand oder eine Explosion verursachen. - Seite 13 Aufladung │ 12 1. Schließen Sie den Ladeanschluss an die Eingangsbuchse an. (Die Steckdose ist auf der Rückseite des Fahrzeugs) 2. Stecken Sie den Stecker des Ladegeräts in eine Steckdose. Der Akku wird geladen WARNUNG! Dieses Produkt ist mit einem Ladeschutz ausgestattet: Beim Laden werden alle Funktionen abgeschaltet! Nur ein Erwachsener kann den Akku laden und wiederaufladen!
-
Seite 14: Batterieaustausch
Batterieaustausch │ 13 Die Batterie verfügt über eine Thermosicherung mit einer Ruhesicherung, die sich automatisch auslöst und die gesamte Stromversorgung zum Fahrzeug unterbricht, wenn der Motor, das elektrische System oder die Batterie überlastet sind. Die Sicherung wird zurückgesetzt und die Stromversorgung wird wiederhergestellt, nachdem das Gerät 20 Sekunden lang ausgeschaltet und dann wieder eingeschaltet wurde. -
Seite 15: Fehlerbehebung Guide
Fehlerbehebung Guide │ 14 Mögliche Ursache Lösung Problem Fahrzeug läuft nicht Batterie gering Batterie aufladen. Thermische Sicherung ist Neu erstellen Fuse, sehen <Fuse> ausgetrippt Überprüfen Sie, ob die Batterieanschlüsse fest ineinander Batterie-Stecker oder Drähte gesteckt sind. Wenn die Drähte rund um den Motor locker sind lose sind, wenden Sie sich bitte an Ihren Händler. -
Seite 16: Wartung
Wartung │ 15 • Es ist die Verantwortung der Eltern alle Einzelteile des Spielzeugs zu überprüfen. Einzelteile müssen regelmäßig auf potentielle Gefahren überprüft werden, z.B. die Batterie, das Aufladegerät, das Kabel, der Stecker und Festigkeit der Schrauben. Falls Schrauben nicht genügend festgezogen sind, •...
