Montageanleitung

Badewannenzähler Typ MC
Produktbeschreibung

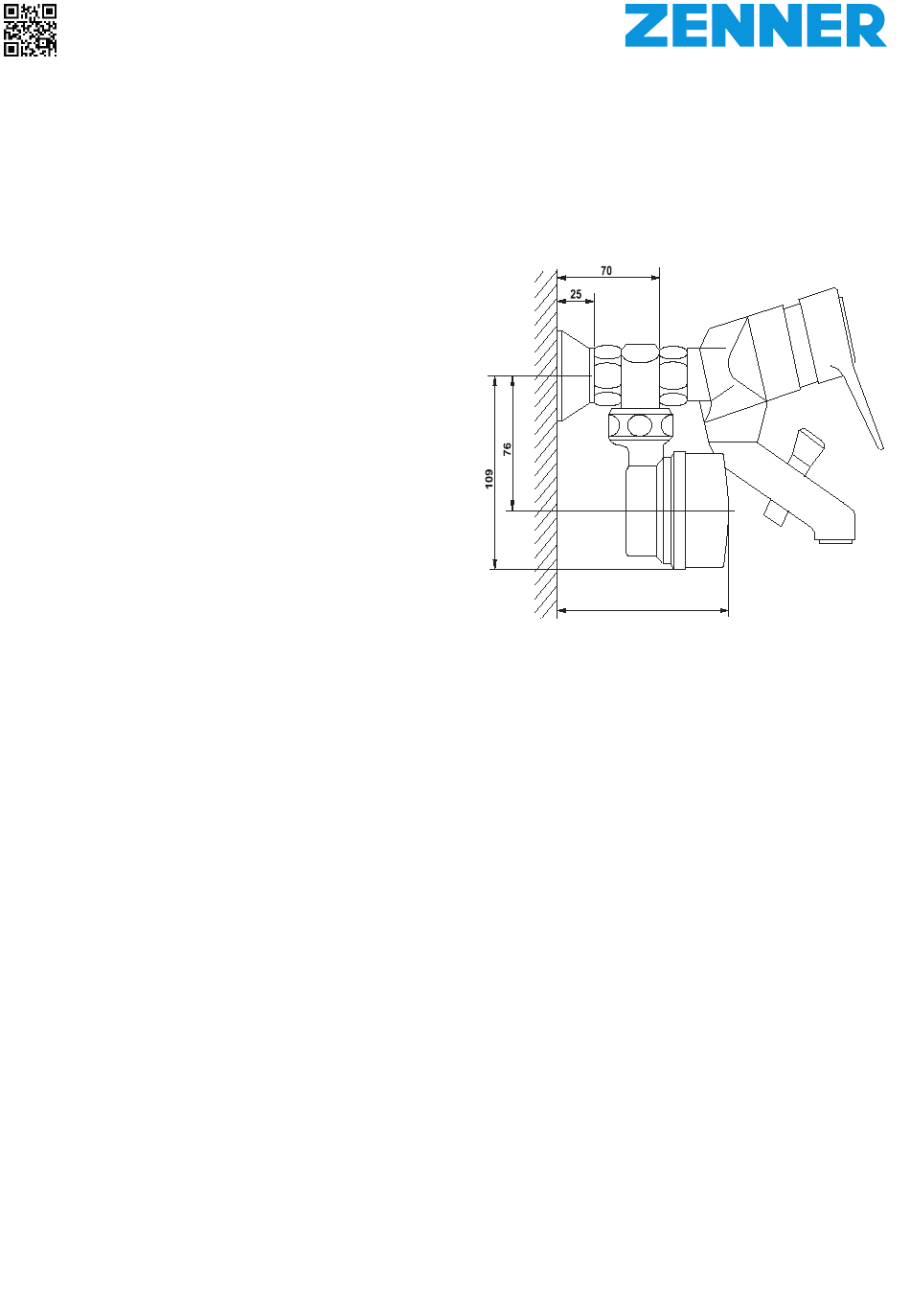

Der Minomess Badewannenzähler lässt sich prob-
lemlos zwischen dem S-Anschluss an der Badewanne
und der Mischbatterie montieren. Bei einseitigem
Zähleranschluss wird die Armatur mit einem speziellen
Zwischenstück ausgeglichen. Das millionenfach be-
währte Volumenmessteil Minomess® MC ist nach Ablauf
der Eichfrist ohne großen Aufwand besonders einfach
auszutauschen.
Verwendungszweck
Zur Messung des Kalt- und Warmwasserverbrauchs
Lieferumfang
Wasserzahler, Montageanleitung, Konformitatserklarung
Montage
1.  A bsperrventilfürKalt-undWarmwasserschließen.Zapfstelleöffnen.
2. Mischerarmatur von S-Anschluss abschrauben (S-Anschluss in der Wand belassen).
3. Es sind ausschließlich Originaldichtungen des Herstellers zu verwenden.
4. Werden Kalt- und Warmwasser-Badewannenzähler montiert, sind die Zähler mit Überwurfmuttern und
Dichtung auf S-Anschlüsse aufzuschrauben (falls erforderlich, können Zähler auch nach oben montiert
werden); wird nur ein Kalt- oder Warmwasser-Badewannenzähler montiert, ist auf der anderen Seite
ohne Zähler das Distanzstück mit der Dichtung aufzuschrauben (Innensechskantschlüssel SW 17
erforderlich).
5. Mischerarmatur nach Einlegen der Dichtung aufschrauben.
6. Absperrventileöffnen.
7. Zählerkopf in Ableseposition drehen und Zählerfunktion prüfen.
8. Sämtliche Verbindungen auf Dichtheit prüfen.
9. Jede Überwurfmutter mit wenigstens einer der beiliegenden Madenschrauben M 3x3 mm sichern und
mit beiliegender Klebeplombe verschließen.
Sämtliche Anschluß- und Dichtstellen auf Dichtigkeit prüfen.
