Montageanleitung
Badewannenzähler Typ MC / MC-E
1. Produktbeschreibung

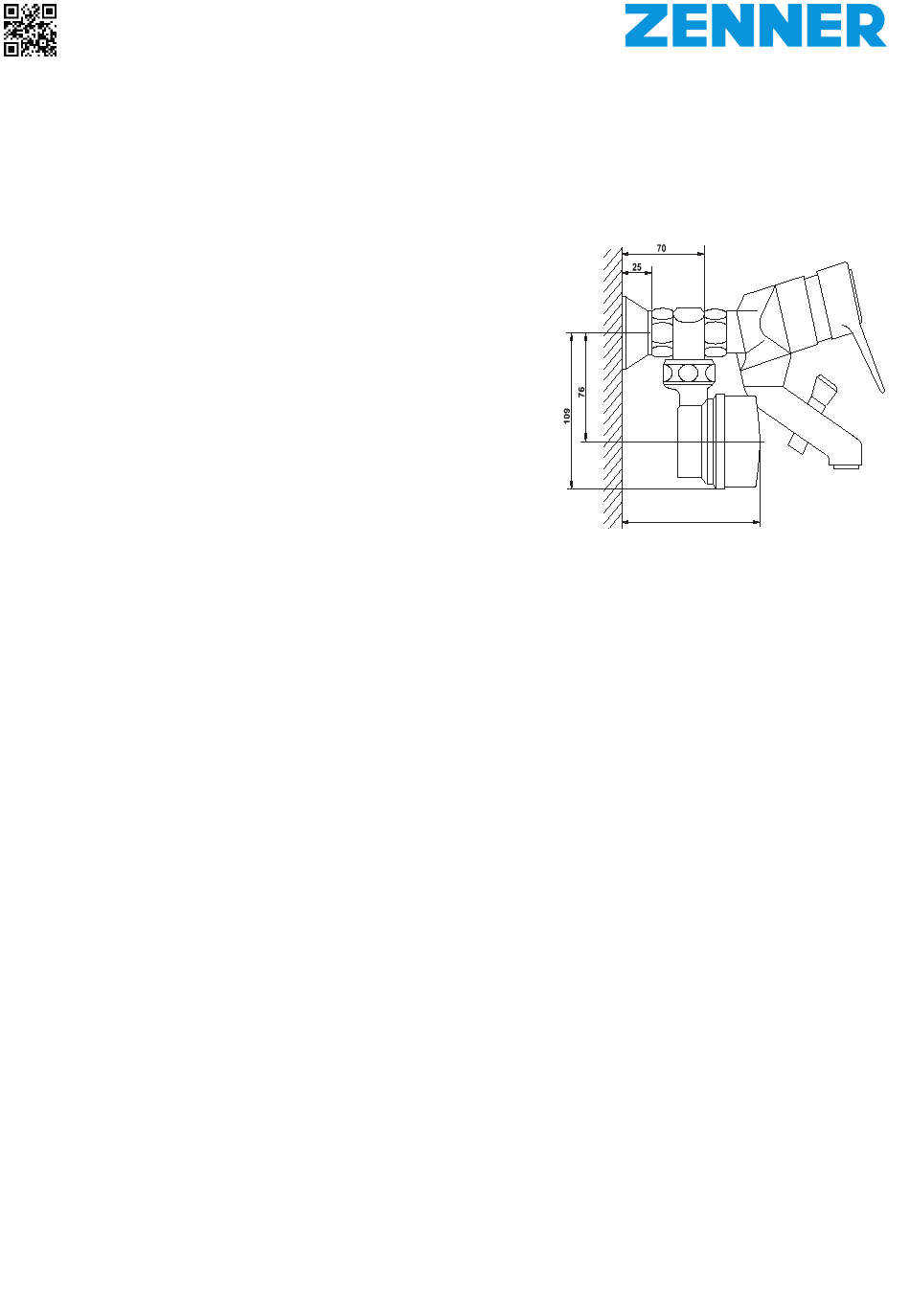

Der Badewannenzähler MC/ MC-E lässt sich problemlos zwischen
dem S-Anschluss an der Badewanne und der Mischbatterie
montieren. Bei einseitigem Zähleranschluss wird die Armatur mit
einem speziellen Zwischenstück ausgeglichen. Der Badewannen-
zähler MC/ MC-E ist nach Ablauf der Eichfrist ohne großen Aufwand
besonders einfach auszutauschen.
Der Badewannenzähler wird in drei Varianten angeboten:
a) Mechanischer Wasserzähler Typ MC mit Rollenzählwerk
b) Mechanischer Wasserzähler Typ MC mit Rollenzählwerk und
Funkmodul (wireless M-Bus oder LoRaWAN®)
c) Mechanischer Wasserzähler Typ MC-E mit elektronischem Zählwerk und integriertem Funkmodul (wireless
M-Bus, LoRaWAN® oder Puls/M-Bus):
MC-E T30 für Kaltwasser Anwendungen von 0,1 °C bis 30 °C
■
MC-E T90 für Kalt- oder Warmwasser Anwendungen von 0,1 °C bis 90 °C
■
Bitte beachten Sie die separat beiliegende Anleitung der elektronischen Varianten.
2. Verwendungszweck
Für die Verbrauchsmessung von kaltem und sauberem Trinkwasser oder Brauchwasser bis 0,1 - 30 °C
Für die Verbrauchsmessung von warmem und sauberem Trinkwasser oder Brauchwasser bis 0,1 - 90 °C
3. Lieferumfang
MC / MC-E Austauschwasserzähler, Einbauset, Montageanleitung(en) und Konformitätserklärung
4. Montage
4.1.  A bsperrventilfürKalt-undWarmwasserschließen.Zapfstelleöffnen.
4.2. Mischerarmatur von S-Anschluss abschrauben (S-Anschluss in der Wand belassen).
4.3. Es sind ausschließlich Originaldichtungen des Herstellers zu verwenden.
4.4. Werden Kalt- und Warmwasser-Badewannenzähler montiert, sind die Zähler mit Überwurfmuttern und Dich-
tung auf S-Anschlüsse aufzuschrauben (falls erforderlich, können Zähler auch nach oben montiert werden);
wird nur ein Kalt- oder Warmwasser-Badewannenzähler montiert, ist auf der anderen Seite ohne Zähler das
Distanzstück mit der Dichtung aufzuschrauben (Innensechskantschlüssel SW 17 erforderlich).
4.5. Mischerarmatur nach Einlegen der Dichtung aufschrauben.
4.6. Absperrventileöffnen.
4.7. Zählerkopf in Ableseposition drehen und Zählerfunktion prüfen.
4.8. Sämtliche Verbindungen auf Dichtheit prüfen.
4.9. Jede Überwurfmutter mit wenigstens einer der beiliegenden Madenschrauben M 3x3 mm sichern und mit
beiliegender Klebeplombe verschließen.
Sämtliche Anschluß- und Dichtstellen auf Dichtigkeit prüfen.
