Produktübersicht
3.3

Optionale Schnittstellen

Ihnen stehen diverse Schnittstellenoptionen zur Verfügung, um Ihren Industrie-PC über die
Grundausstattung hinaus um zusätzliche Schnittstellen zu erweitern. Folgende Tabelle gibt Auskunft über
die verfügbaren Schnittstellen:
Tab. 11: Schnittstellenoptionen C6930
Bestelloption Beschreibung
FC9071-0000 Gigabit-Ethernet-PC-Netzwerkkarte 10/100/1000 MBit/s, 1 Kanal, PCIe-Interface,
belegt den Feldbus-Anschlussbereich
C9900-E221 2 USB-Ports des Motherboards herausgeführt in der Front eines C6930
C9900-E237 Zusätzliche DVI-D Buchse herausgeführt auf eine Modulblende, nicht zusammen mit
einer zusätzlichen DisplayPort-Schnittstelle bestellbar
C9900-E238 Zusätzliche DVI-D-Buchse herausgeführt auf eine Slotblende, nur für PCs mit
Steckkartenslots
C9900-E292 Zusätzliche DisplayPort-Schnittstelle, herausgeführt auf eine Modulblende, max.
Auflösung 1920 x 1080, nur einmal pro PC und nicht zusammen mit einem zweiten
DVI-Anschluss bestellbar
C9900-E294 Zusätzliche DisplayPort-Schnittstelle, belegt den Feldbusanschlussbereich, max.
Auflösung 1920 x 1080, nur einmal pro PC und nicht zusammen mit einem zweiten
DVI-Anschluss bestellbar
PCIe-Module
Zusätzlich können Sie den Industrie-PC um PCIe-Module erweitern, indem Sie die beiden PCIe-Modulslots
des Geräts nutzen. Bei einem PCIe-Modul handelt es sich um die Beckhoff-Definition eines kleinen
Steckkarten-Formats mit PCIe-x1-Bus-Interface.
In Abhängigkeit der Gerätegeneration stehen Ihnen unterschiedliche PCIe-Module zur Verfügung. Wenden
Sie sich für die Bestelloptionen an Ihren Beckhoff Vertrieb.
Sollten Sie das Gerät in der Grundausstattung gekauft haben, können Sie es nachträglich um die
verfügbaren Module erweitern. Tauschen Sie dafür die Blanko-Blenden (siehe Abb. 7) selbständig gegen die
PCIe-Module aus, indem Sie jeweils die beiden Torx TX8 Schrauben der Blenden lösen und nach Einsetzen
der Module wieder festschrauben.

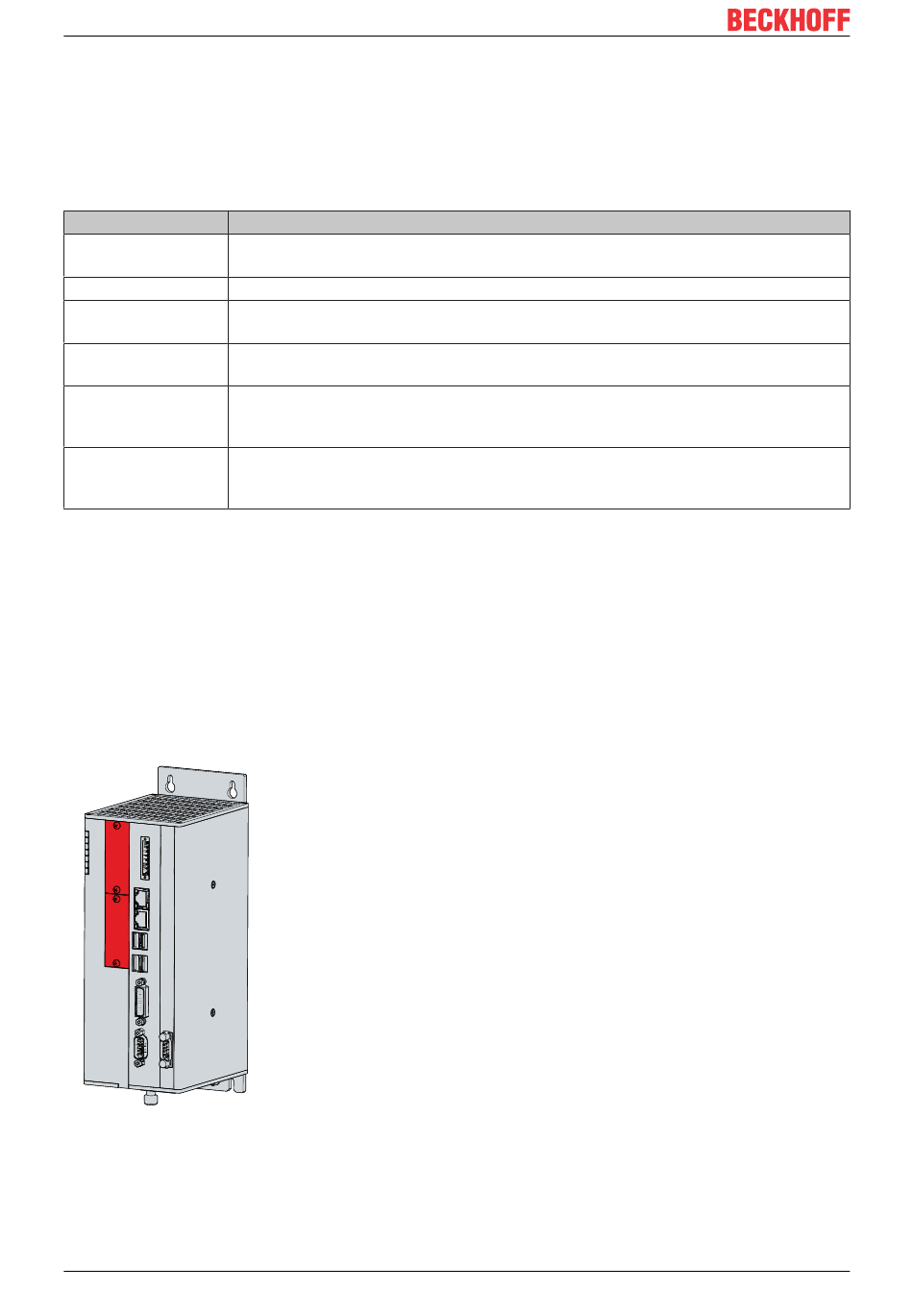

Abb. 7: PCIe-Modulslots
PCI- und PCIe-Steckkartenslots
Sie haben außerdem die Möglichkeit, den Industrie-PC mit zusätzlichen PCI- und PCIe-Steckkartenslots zu
bestellen. In dem Fall können Sie das Gerät um zusätzliche Feldbus-Schnittstellen und Ethernet-Ports
erweitern. Ihnen stehen die folgenden Steckkartenslots zur Verfügung:
