Roth Touchline SL Montageanleitung Seite 2

WIFI Internetmodul Touchline® SL
Touchline® SL WiFi Internet module
Módulo de Internet WIFI Touchline® SL
1
90°

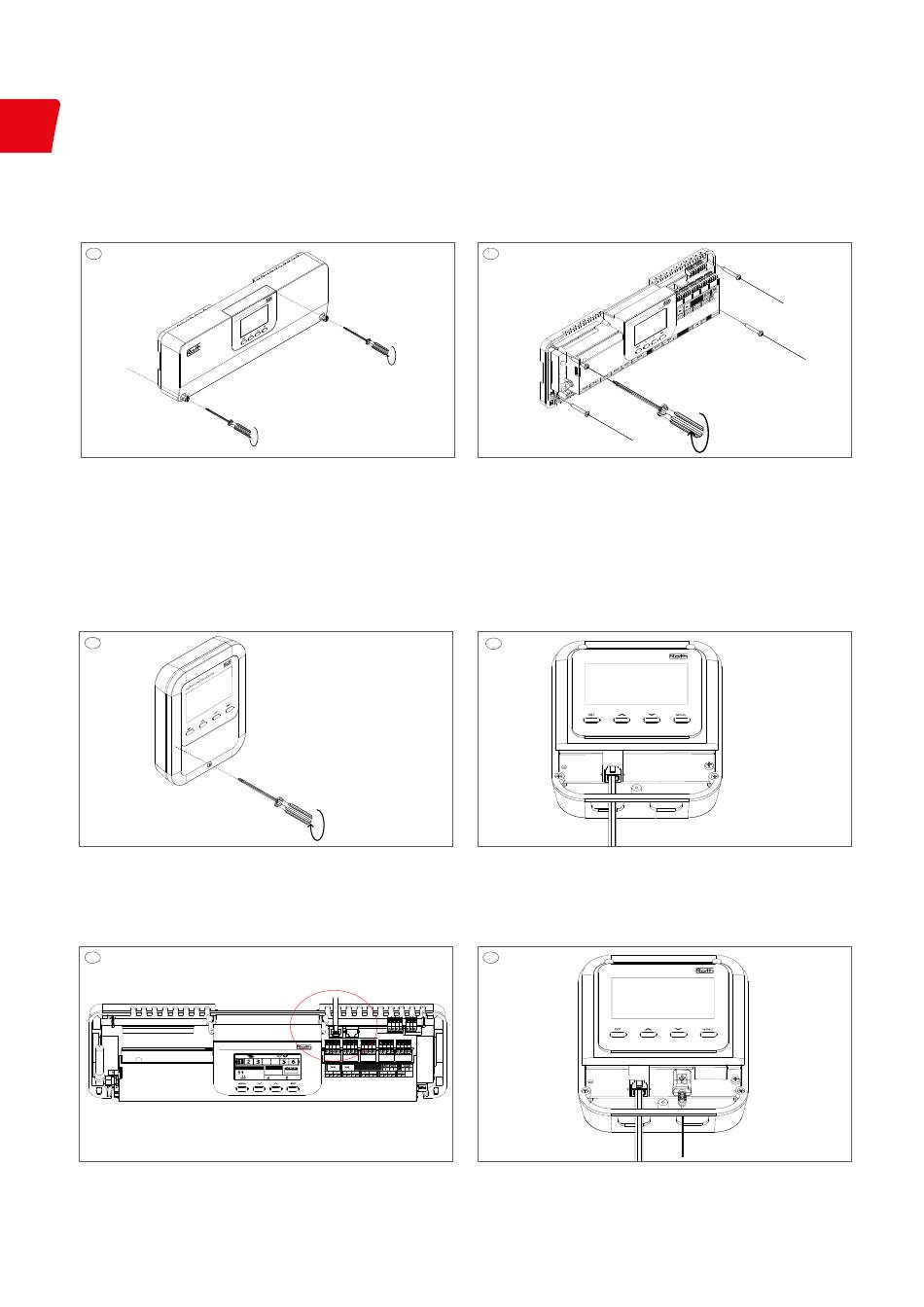

(D) Schrauben Sie die Abdeckung des Anschlussmoduls ab.
(EN) Unscrew the cover plate of the controller.
(ES) Desenrosque la tapa del módulo de conexión.
3
(D) Schrauben Sie die Abdeckung des WIFI Internetmoduls ab.
(EN) Unscrew the cover of the Touchline® SL WiFi Internet module.
(ES) Desenrosque la tapa del módulo de Internet WLAN Roth Touchline® SL.
5
Touchline SL Controller 8 ch master
Mon.
TEMPERATURE
24.5°
43,9°
(D) Verbinden Sie das mitgelieferte RS-Kabel mit dem Anschlussmodul.
(EN) Connect the RS cable provided to the controller.
(ES) Conecte el cable RS suministrado al módulo de conexión.
2
90°
14:08
11.5°C
SET
30.8° 02:08
100% 100%
2
(D) Montieren Sie das Anschlussmodul an der Wand.
Die Montage muss auf flacher Oberfläche erfolgen, max. Durchmesser
der Schrauben 4 mm.
(EN) Install the controller on the wall.
The controller must be mounted on a flat surface, max. screw diame-
ter is 4 mm.
(ES) Monte el módulo de conexión en la pared. Debe efectuarse el montaje
sobre una superficie plana, con un diámetro máximo de los tornillos
de 4 mm.
4
Touchline SL WiFi Internet module
RS
(D) Verbinden Sie das mitgelieferte RS-Kabel mit dem WIFI Internet Modul.
(EN) Connect the RS cable provided with the WIFI Internet module.
(ES) Conecte el cable RS suministrado al módulo de Internet WLAN.
6
Touchline SL WiFi Internet module
Touchline® SL WiFi Internet module
RS
(D) Verbinden Sie das mitgelieferte 230 V-Adapterkabel mit dem WIFI
Internet Modul.
(EN) Connect the 230 V adapter cable provided to the WIFI Internet module.
(ES) Conecte el cable adaptador de 230 V suministrado al módulo de
Internet WLAN.
