Pkm KF3F Bedienungsanleitung
Glaskeramik-kochfeld
Verwandte Anleitungen für Pkm KF3F
Inhaltszusammenfassung für Pkm KF3F

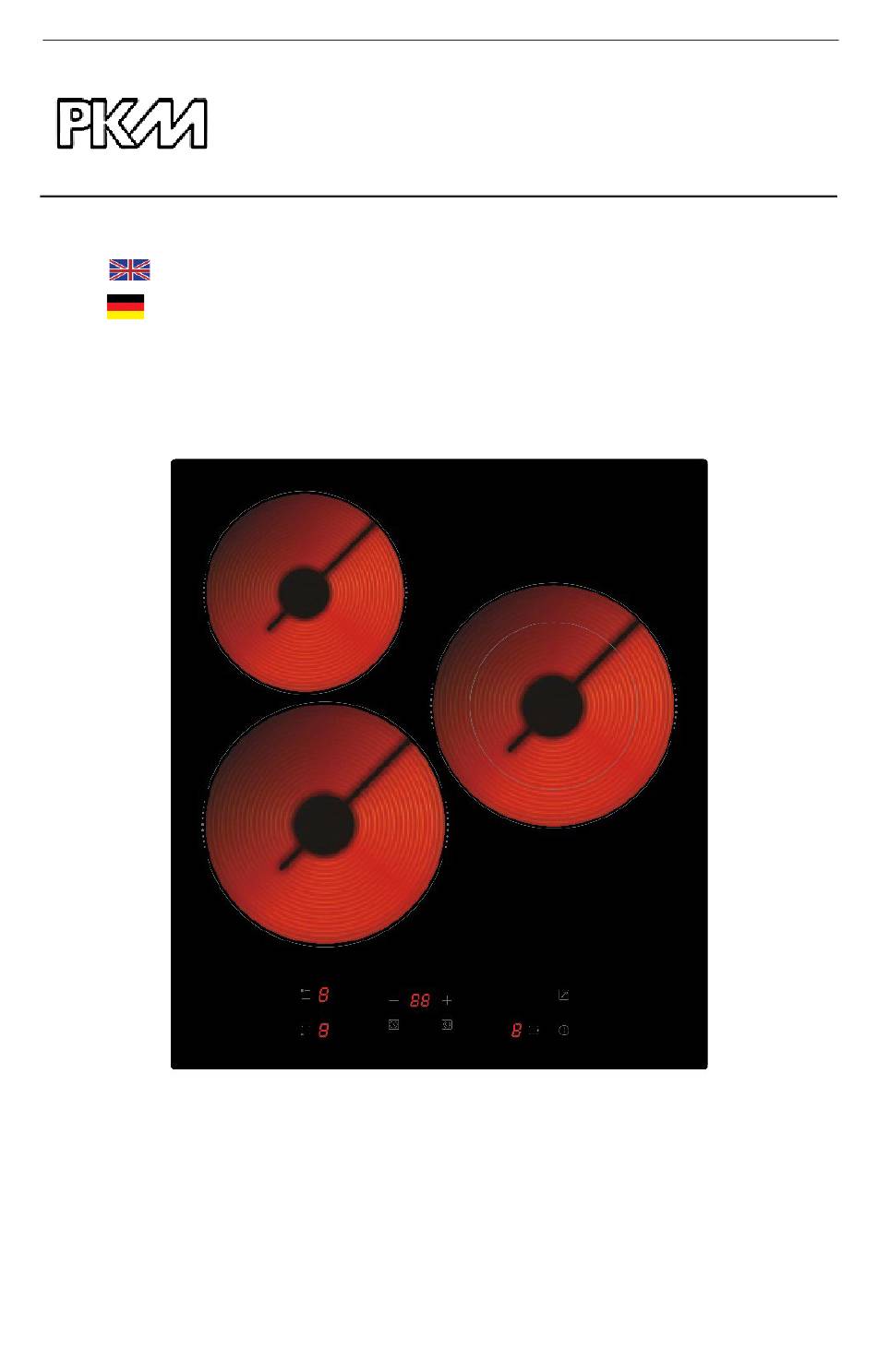

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Glaskeramik-Kochfeld Ceramic Hob KF3F www.pkm-online.de...
- Seite 2 Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.
- Seite 3 Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen.
-
Seite 4: Sicherheitsanweisungen
1.1 Signalwörter WARNUNG! verweist auf eine GEFAHR! verweist eine Gefahrensituation, die, wenn sie nicht Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche abgewendet wird, eine unmittelbare bevorstehende Gefährdung für Leben und Gefährdung für Leben und Gesundheit Gesundheit zur Folge hat. zur Folge hat. - Seite 5 Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR! WARNUNG! Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr, Feuergefahr oder von Personenschäden: Betreiben Sie das Gerät nur mit 220 - 240 V AC / 50 Hz. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
- Seite 6 17. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden. 18. Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 450 mm betragen. 19. Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss mindestens 650 mm betragen. 20.
- Seite 7 Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen des Gerätes, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr darauf gestellt haben. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.
-
Seite 8: Entpacken Und Wahl Des Standorts
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für Personen- oder Materialschäden übernommen. 2. Installation GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/- in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen Zusatzvorschriften örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. Führen Sie die Installation niemals eigenständig aus. -
Seite 9: Anforderungen Vor Der Installation
der Transportsicherungen zu entfernen. Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen. Schließen Sie das Gerät ausschließlich an einer zugewiesenen und ordnungsgemäß geerdeten Anschlussdose an. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen. - Seite 10 Die nachstehenden Abmessungen gelten für 3-Zonen-Modelle L(mm B(mm H(mm D(mm A(mm) B(mm X(mm) 415+5 490+5 100 min Vergewissern Sie sich auf jeden Fall, dass das Cerankochfeld gut belüftet ist und der Luftein- und -auslass nicht blockiert ist. Vergewissern Sie sich, dass das Glaskeramik- Kochfeld in einem guten Betriebszustand ist.
- Seite 11 von 50 mm vom Boden des Kochfeldes anzubringen. Beachten Sie die nachstehenden Anforderungen: An der Außenseite des Kochfeldes befinden sich Lüftungsöffnungen. Sie MÜSSEN sicherstellen, dass diese Löcher nicht durch die Arbeitsplatte blockiert werden, wenn Sie das Kochfeld in Position bringen. Beachten Sie, dass der Klebstoff, der das Kunststoff- oder Holzmaterial mit den Möbeln verbindet, einer Temperatur von nicht unter 150℃...
- Seite 12 Die Rückwand, die angrenzenden und umliegenden Flächen müssen daher einer Temperatur von 90℃ standhalten können. Die Installation des Cerankochfelds muss von qualifiziertem Personal oder Technikern vorgenommen werden. Wir haben Fachleute, die Ihnen zur Verfügung stehen. Bitte führen Sie die Arbeiten niemals selbst durch. 7.
-
Seite 13: Anschluss Des Kochfelds An Das Stromnetz
Anschluss des Kochfelds an das Stromnetz Die Stromversorgung sollte gemäß der einschlägigen Norm oder über einen einpoligen Schutzschalter angeschlossen werden. Die Anschlussmethode ist unten dargestellt. mm² 5 * 1,5... - Seite 15 Achtung Wenn das Kabel beschädigt ist oder ausgetauscht werden muss, sollte dies von einem Kundendiensttechniker mit dem richtigen Werkzeug durchgeführt werden, um Unfälle zu vermeiden. Wenn das Gerät direkt an das Stromnetz angeschlossen wird, muss ein omnipolarer Schutzschalter mit einem Mindestabstand von 3 mm zwischen den Kontakten installiert werden.
-
Seite 16: Ansicht Von Oben
Ansicht von oben Trennungen Heizzone Bewertung (Nennspannung/ Spannungsbereich/ Modell Nennleistung) 220-240V~,50-60Hz, KF3F 1800W 1200W 2000W 4500-5500W Bedienfeld 1,2,3,4-Kochzone auswählen 6,7-Strom- oder Zeitsteuerungsregler 8- Kindersicherung 9-Timer-Funktion 11-ON/OFF... -
Seite 17: Die Wahl Des Richtigen Kochgeschirrs
Produktion Betrieb Touch-Bedienelemente • Die Bedienelemente reagieren auf Berührung, so dass Sie keinen Druck ausüben müssen. • Benutzen Sie den Ballen Ihres Fingers, nicht seine Spitze. • Jedes Mal, wenn eine Berührung registriert wird, hören Sie einen Piepton. • Vergewissern Sie sich, dass die Bedienelemente stets sauber und trocken sind und dass kein Gegenstand (z. -
Seite 18: So Beginnen Sie Zu Kochen
So beginnen Sie zu kochen • Nach dem Einschalten ertönt ein Signalton, alle Anzeigen leuchten 1 Sekunde lang auf und erlöschen dann, was anzeigt, dass das Cerankochfeld in den S t a n d b y - M o d u s übergegangen ist. - Seite 19 Induktionskochfeld automatisch aus. Sie müssen dann wieder bei Schritt 1 beginnen. • Sie können die Hitzeeinstellung während des Garvorgangs j e d e r z e i t ändern.
-
Seite 20: Multi-Ring-Funktion
Multi-Ring-Funktion 1. Wählen Sie die Zone mit Mehrfachklingel, stellen Sie die Leistungsstufe（1-9）" ein und drücken Sie die , um sie zu aktivieren. Um den Mehrfachruf abzuschalten, wählen Sie die Zone aus und drücken Sie die Taste Wenn Sie mit dem Kochen fertig sind 1. -
Seite 21: Verwendung Des Timers
Verwendung des Timers Sie können den Timer auf zwei verschiedene Arten verwenden: Sie können ihn als Minutenzähler verwenden. In diesem Fall schaltet der Timer keine Kochzone aus, • wenn die eingestellte Zeit abgelaufen ist. Sie können einstellen, dass eine Kochzone nach Ablauf der eingestellten Zeit ausgeschaltet wird. •... -
Seite 22: Einstellung Des Timers Zum Ausschalten Einer Kochzone
Einstellung des Timers zum Ausschalten einer Kochzone Berühren Sie den Regler zur Auswahl der Heizzone. 2. Berühren Timersteuerung, Erinnerungsanzeige beginnt zu blinken und "10" erscheint in der Timeranzeige. 3. Stellen Sie die Zeit ein, indem Sie den oder Regler des Timers berühren. Tipp: Durch einmaliges Berühren von oder wird der Timer um 1 Minute verkürzt oder verlängert. -
Seite 23: Wenn Der Timer Auf Mehr Als Eine Zone Eingestellt Ist
Wenn der Timer auf mehr als eine Zone eingestellt ist: Wenn Sie die Zeit für mehrere Kochzonen gleichzeitig einstellen, leuchten die Dezimalpunkte der jeweiligen Kochzonen. Die Minutenanzeige zeigt den Min.-Timer an. Der Punkt der entsprechenden Zone blinkt. (auf 15 Minuten eingestellt) (auf 45 Minuten eingestellt) Wenn der Countdown-Timer abläuft, schaltet sich die entsprechende Zone aus. -
Seite 24: Überhitzungsschutz
Überhitzungsschutz Ein Temperatursensor kann die Temperatur im Inneren der Keramik überwachen. Kochfeld. Wenn eine überhöhte Temperatur festgestellt wird, schaltet sich das Cerankochfeld automatisch ab. Restwärme-Warnung Wenn das Kochfeld einige Zeit in Betrieb war, entsteht eine gewisse Restwärme, die durch den Buchstaben "H"... -
Seite 25: Wärmeeinstellungen
Wärmeeinstellungen Die folgenden Einstellungen sind nur Richtwerte. Die genaue Einstellung hängt von mehreren Faktoren ab, u. a. von Ihrem Kochgeschirr und der Menge, die Sie kochen. Experimentieren Sie mit dem Kochfeld, um die Einstellungen zu finden, die Ihnen am besten gefallen. Wärmeeinstell Angemesse nheit... -
Seite 26: Pflege Und Reinigung
Pflege und Reinigung Wichtig: Bevor Sie Wartungs- oder Reinigungsarbeiten durchführen, trennen Sie das Gerät von der Stromversorgung und stellen Sie sicher, dass das Gerät vollständig abgekühlt ist. Reinigung der Kochfeldoberfläche Reinigen Sie die Oberfläche des Kochfeldes so schnell wie möglich nach dem Gebrauch. Achten Sie immer darauf, dass die Oberfläche vor der Reinigung ausreichend abgekühlt ist. -
Seite 27: Nicht Mehr Benutzte
Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EC für Elektro- und Elektronik-Altgeräte (WEEE) etikettiert. Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche Schäden für die Umwelt und die menschliche Gesundheit zu vermeiden, die durch eine falsche Entsorgung verursacht werden könnten. - Seite 28 Alle diesem Symbol Alle verfügbaren Informationen zur gekennzeichneten Materialien sind Mülltrennung erhalten Sie bei Ihren wiederverwertbar. örtlichen Behörden.
- Seite 29 Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; Schäden infolge nicht haushaltsüblicher Nutzung; Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: Nichtbeachten der Aufstell- und Bedienungsanleitung;...
-
Seite 55: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 05.03.2024 03/05/2024 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
