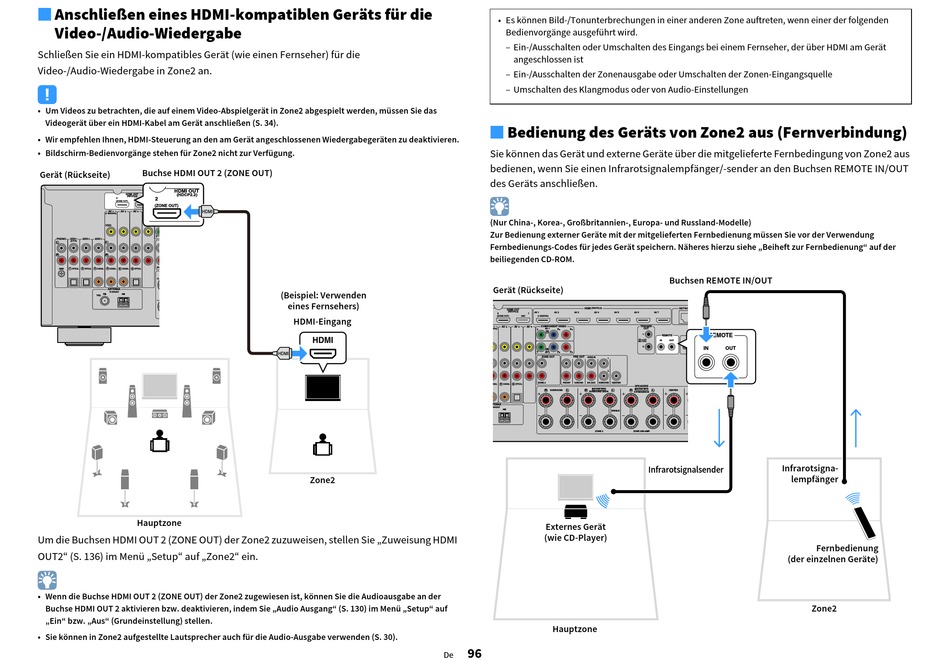

■ Anschließen eines HDMI-kompatiblen Geräts für die
Video-/Audio-Wiedergabe
Schließen Sie ein HDMI-kompatibles Gerät (wie einen Fernseher) für die
Video-/Audio-Wiedergabe in Zone2 an.
Y
• Um Videos zu betrachten, die auf einem Video-Abspielgerät in Zone2 abgespielt werden, müssen Sie das
Videogerät über ein HDMI-Kabel am Gerät anschließen (S. 34).
• Wir empfehlen Ihnen, HDMI-Steuerung an den am Gerät angeschlossenen Wiedergabegeräten zu deaktivieren.
• Bildschirm-Bedienvorgänge stehen für Zone2 nicht zur Verfügung.
Buchse HDMI OUT 2 (ZONE OUT)
Gerät (Rückseite)
HDMI OUT
HDMI OUT (HDCP2.2)
(HDCP2.2)
2 1 AV 1 2
(ZONE OUT) ARC (1 B
(ZONE OUT)
AV 1 AV 2 AV 3 AV 4
(1 BD/DVD)
Y
VIDEO
Y
PHONO AUDIO 1 AUDIO 2 AUDIO 3
(2 TV)
L L
R R
ZO
GND 1 OPTICAL 2 OPTICAL 3 COAXIAL 4 COAXIAL 5 COAXIAL 6 OPTICAL
ANTENNA
(4 RADIO)
FM AM
75
Hauptzone
Um die Buchsen HDMI OUT 2 (ZONE OUT) der Zone2 zuzuweisen, stellen Sie „Zuweisung HDMI
OUT2" (S. 136) im Menü „Setup" auf „Zone2" ein.
X
• Wenn die Buchse HDMI OUT 2 (ZONE OUT) der Zone2 zugewiesen ist, können Sie die Audioausgabe an der
Buchse HDMI OUT 2 aktivieren bzw. deaktivieren, indem Sie „Audio Ausgang" (S. 130) im Menü „Setup" auf
„Ein" bzw. „Aus" (Grundeinstellung) stellen.
• Sie können in Zone2 aufgestellte Lautsprecher auch für die Audio-Ausgabe verwenden (S. 30).
(Beispiel: Verwenden
eines Fernsehers)
HDMI-Eingang
HDMI
Zone2
De
• Es können Bild-/Tonunterbrechungen in einer anderen Zone auftreten, wenn einer der folgenden
Bedienvorgänge ausgeführt wird.
– Ein-/Ausschalten oder Umschalten des Eingangs bei einem Fernseher, der über HDMI am Gerät
angeschlossen ist
– Ein-/Ausschalten der Zonenausgabe oder Umschalten der Zonen-Eingangsquelle
– Umschalten des Klangmodus oder von Audio-Einstellungen
■ Bedienung des Geräts von Zone2 aus (Fernverbindung)
Sie können das Gerät und externe Geräte über die mitgelieferte Fernbedingung von Zone2 aus
bedienen, wenn Sie einen Infrarotsignalempfänger/-sender an den Buchsen REMOTE IN/OUT
des Geräts anschließen.
X
(Nur China-, Korea-, Großbritannien-, Europa- und Russland-Modelle)
Zur Bedienung externer Geräte mit der mitgelieferten Fernbedienung müssen Sie vor der Verwendung
Fernbedienungs-Codes für jedes Gerät speichern. Näheres hierzu siehe „Beiheft zur Fernbedienung" auf der
beiliegenden CD-ROM.
Gerät (Rückseite)
HDMI (HDCP2.2)
HDMI OUT
(HDCP2.2)
AV 1 AV 2 AV 3 AV 4 AV 5 AV 6
2 1
(ZONE OUT) ARC (1 BD/DVD)
1 AV 2 AV 3 AV 4 COMPONENT VIDEO TRIGGER
DVD) AV 1 OUT
Y P B P R
A
1
12V 0.1A
MAX. TOTAL
2
B
P P
Y AV 2 B R
ZONE OUT PRE OUT
(SINGLE)
1
2
ZONE 2 FRONT SURROUND SUR. BACK SUBWOOFER CENTER
AXIAL 5 COAXIAL 6 OPTICAL
SPEAKERS
EXTRA SP2 EXTRA SP1
R SURROUND L R L R
SURROUND BACK F.PRESENCE
TENNA
RADIO)
AM
SINGLE
ZONE 2 ZONE 2/BI-AMP
Externes Gerät
(wie CD-Player)
Hauptzone
96
Buchsen REMOTE IN/OUT
NETWO
AV 7
REMOTE
REMOTE
IN OUT
IN OUT
L CENTER
Infrarotsigna-
Infrarotsignalsender
lempfänger
Fernbedienung
(der einzelnen Geräte)
Zone2
