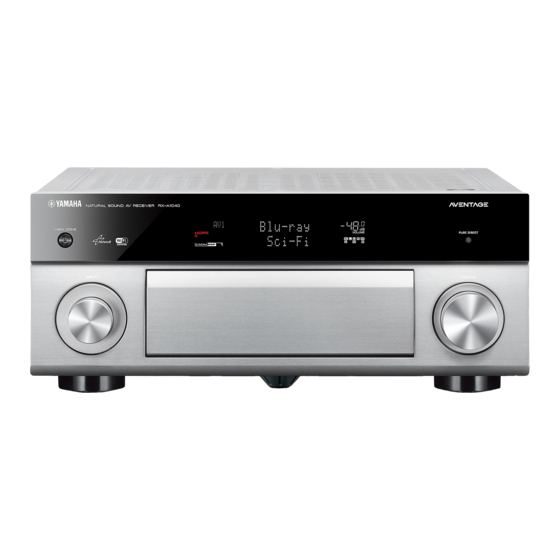

Yamaha RX-A1040 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yamaha Anleitungen
  4. Receiver
  5. RX-A1040
  6. Bedienungsanleitung
Yamaha RX-A1040 Bedienungsanleitung

Yamaha RX-A1040 Bedienungsanleitung

Av receiver
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AV-Receiver
Bedienungsanleitung
Lesen Sie die „Sicherheitsbroschüre", bevor Sie das Gerät verwenden.
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha RX-A1040

Inhaltszusammenfassung für Yamaha RX-A1040

  • Seite 1 AV-Receiver Bedienungsanleitung Lesen Sie die „Sicherheitsbroschüre“, bevor Sie das Gerät verwenden. Deutsch...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Zubehör ............5 6 Anschließen anderer Geräte .
  • Seite 3 FM-/AM-Radio (UKW/MW) hören ....... . . 63 KONFIGURATIONEN Einstellen der Frequenzschritte ..............63 Auswahl einer Empfangsfrequenz .
  • Seite 4 Technologien von Yamaha ........

  • Seite 5: Zubehör

    Zubehör Reichweite der Fernbedienung Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist. • Richten Sie die Fernbedienung während der Bedienung stets direkt auf den Fernbedienungssensor am Gerät, und bleiben Sie innerhalb der unten dargestellten Reichweite.  Fernbedienung ...

  • Seite 6: Funktionen

    FUNKTIONEN Was Sie mit dem Gerät machen können Große Auswahl unterstützter Inhalte Unterstützt Lautsprechersysteme mit 2 bis 7 Kanälen (plus vordere Präsenzkanäle) und bis zu 2 . S. 70 • iPod/iPhone/iPad Subwoofer-Anschlüsse. Ermöglicht ein Hörerlebnis in bevorzugten akustischen Räumen verschiedenster Art. .

  • Seite 7: Nützliche Tipps

    CONTROLLER“ können Sie dieses Gerät über ein • Anzeige von Informationen (wie Audiosignal und iPhone, iPad, iPod touch oder Android-Gerät bedienen. Videosignal) (S. 127) Besuchen Sie die Yamaha Website für Einzelheiten. • Systemeinstellungen (S. 129) FUNKTIONEN ➤ Was Sie mit dem Gerät machen können...

  • Seite 8: Bezeichnungen Und Funktionen Der Teile

    Bezeichnungen und Funktionen der Teile Frontblende Taste MAIN ZONE z Taste PURE DIRECT Öffnen der Frontblendenklappe Schaltet das Gerät ein und aus (Bereitschaft). Schaltet den Pure Direct-Modus ein/aus (S. 62). • Die Bedienelemente und Buchsen hinter der Frontblende sind Bereitschaftsanzeige Regler INPUT durch leichten Druck auf die Klappe zugänglich.

  • Seite 9: Das Innere Der Frontblendenklappe

    ■ Das Innere der Frontblendenklappe Taste ON SCREEN Tasten PROGRAM Taste MEMORY Zeigt das Bildschirmmenü am Fernseher an. Wählen ein Klangprogramm und einen Surround-Dekoder Speichert FM-/AM-Sender als Festsender (S. 64). aus (S. 57). Menübedientasten Tasten FM und AM Tasten SCENE Cursortasten Wählen ein Menü...

  • Seite 10: Frontblende-Display (Anzeigen)

    Frontblende-Display (Anzeigen) MUTE VOLUME ZONE ZONE ZONE SLEEP ADAPTIVE DRC VIRTUAL ENHANCER PARTY R FPR STEREO TUNED HDMI MUTE PARTY Leuchtet auf, wenn HDMI-Signale empfangen oder Blinkt, wenn der Ton stummgeschaltet ist. Leuchtet, wenn sich das Gerät im Party-Modus befindet. ausgegeben werden.

  • Seite 11: Rückseite

    Rückseite (USA-Modell) DC OUT HDMI NETWORK HDMI OUT ( 3 NET ) 0.5A AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AV 7 WIRELESS (1 BD/DVD) (ZONE OUT) AC IN PHONO AV 1 AV 2 AV 3 AV 4 COMPONENT VIDEO TRIGGER...
  • Seite 12 (USA-Modell) DC OUT HDMI NETWORK HDMI OUT ( 3 NET ) 0.5A AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AV 7 WIRELESS (ZONE OUT) (1 BD/DVD) AC IN PHONO AV 1 AV 2 AV 3 AV 4 COMPONENT VIDEO TRIGGER...

  • Seite 13: Fernbedienung

    Fernbedienung Fernbedienungssignal-Sender Radio-Bedientasten Sendet Infrarotsignale. Bedienen das FM-/AM-Radio, wenn „TUNER“ als Eingangsquelle gewählt ist (S. 63). Netztaste z (Receiver) BAND Schaltet zwischen FM (UKW) und AM (MW) um. Schaltet das Gerät ein und aus (Bereitschaft). PRESET Wählen einen Festsender aus. TUNING Wählen die Empfangsfrequenz aus.

  • Seite 14: Vorbereitungen

    VORBEREITUNGEN Allgemeiner Einrichtungsvorgang Anschließen der Lautsprecher (S. 15) Grundsätzliche Lautsprecherkonfiguration (S. 16) Wählen Sie die Lautsprecheranordnung aus und schließen Sie die Lautsprecher am Gerät an. Erweiterte Lautsprecherkonfiguration (S. 20) Wenden Sie Bi-Amping-Verbindungen, Kanalerweiterung (mit externem Leistungsverstärker) und Mehrzonenkonfigurationen zur Erweiterung Ihres Systems an. Anschließen eines Fernsehers (S.

  • Seite 15: Anschließen Der Lautsprecher

    1 2 3 4 5 6 7 8 9 10 Anschließen der Lautsprecher Das Gerät besitzt 7 integrierte Leistungsverstärker. Sie können 2 bis 9 Lautsprecher und bis zu 2 Subwoofer anschließen, um den gewünschten Klang in Ihren Räumen zu erzielen. Sie können auch Bi-Amping-Verbindungen, Kanalerweiterung (mit externem Leistungsverstärker) und Mehrzonenkonfigurationen zur Erweiterung Ihres Systems anwenden (S.

  • Seite 16: Grundsätzliche Lautsprecherkonfiguration

    1 2 3 4 5 6 7 8 9 10 Grundsätzliche Lautsprecherkonfiguration ■ Aufstellen der Lautsprecher in Ihrem Raum Platzieren Sie je nach Lautsprecheranzahl die Lautsprecher und die Subwoofer in Ihrem Raum. Dieser Abschnitt beschreibt bespielhaft repräsentative Lautsprecheranordnungen. ❑ 7.1+2-Kanal-System (unter Verwendung hinterer Surround- und ❑...
  • Seite 17 1 2 3 4 5 6 7 8 9 10 ❑ 5.1-Kanal-System ❑ Front 5.1-Kanal-System (unter Verwendung vorderer Präsenzlautsprecher) Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher Dieses Lautsprechersystem verwendet vordere Präsenzlautsprecher, um ein virtuelle Präsenzlautsprecher (Virtual Presence Speaker, VPS) für ein dreidimensionales natürliches, dreidimensionales Stereoschallfeld zu erzeugen, und erzeugt mit Hilfe der Schallfeld und eignet sich für die Wiedergabe von 5.1-Kanal-Inhalten.

  • Seite 18: Einstellen Der Lautsprecherimpedanz

    1 2 3 4 5 6 7 8 9 10 ■ ■ Einstellen der Lautsprecherimpedanz Anschließen der Lautsprecher Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss eines Schließen Sie die in Ihrem Raum aufgestellten Lautsprecher am Gerät an. 6-Ohm-Lautsprechers stellen Sie die Lautsprecherimpedanz-Einstellung auf „6  MIN“. In diesem Fall können Sie auch 4-Ohm-Lautsprecher als Front-Lautsprecher Vorsicht verwenden.

  • Seite 19: Anschließen Der Lautsprecherkabel

    1 2 3 4 5 6 7 8 9 10 ❑ Anschließen der Lautsprecherkabel Für die Verbindungen erforderliche Kabel (im Handel erhältlich) Lautsprecherkabel (x Anzahl der Lautsprecher) Lautsprecherkabel haben zwei Adern. Eine davon wird an der negativen (-) Klemme, die andere an der positiven (+) Klemme von Gerät und Lautsprecher angeschlossen. Wenn die Adern farbkodiert sind, um Verwechslungen zu verhindern, sollten Sie die –...

  • Seite 20: Erweiterte Lautsprecherkonfiguration

    1 2 3 4 5 6 7 8 9 10 Erweiterte Lautsprecherkonfiguration Zusätzlich zur grundlegenden Lautsprecherkonfiguration (S. 16) erlaubt das Gerät auch den Einsatz der folgenden Lautsprecherkonfigurationen zur Erweiterung Ihres Systems. Kombination mit einem Verwenden der vier internen Verwenden der nicht belegten externen Leistungsverstärker Verstärker für die internen Verstärker für...

  • Seite 21: Mögliche Lautsprecherkonfigurationen

    1 2 3 4 5 6 7 8 9 10 ■ ❑ 5ch BI-AMP Mögliche Lautsprecherkonfigurationen Hauptzone Bi-Amp Endstufe Zuord. Externer Mehrere Zonen Seite Ausgangskanäle (S. 111) Bi-Amp Leistungsverstärker (max.) (erforderlich)  5ch BI-AMP  Surround hinten 5ch BI-AMP +SB +1 (Zone2) 7ch +1ZONE •...
  • Seite 22 1 2 3 4 5 6 7 8 9 10 ❑ 5ch BI-AMP +SB ❑ 7ch +1ZONE Bi-Amp Zone2 Hauptzone über externen Verstärker Lautsprecher Anschließen an Lautsprecher Anschließen an FRONT und EXTRA SP (Bi-Amp-Anschluss) FRONT CENTER CENTER SURROUND SURROUND SUR.BACK (PRE OUT) über externen Leistungsverstärker SURROUND BACK (nicht verwendet) (nicht verwendet)

  • Seite 23: Anschließen Von Front-Lautsprechern Mittels Bi-Amping-Anschlussmethode

    1 2 3 4 5 6 7 8 9 10 ■ Anschließen von Front-Lautsprechern mittels Vorsicht Bi-Amping-Anschlussmethode • Vor dem Herstellen der Bi-Amping-Anschlüsse müssen etwaige Draht- oder Kabelbrücken entfernt werden, mit denen die Tief- und Hochtöner verbunden sind. Einzelheiten hierzu sind der Wenn Sie Front-Lautsprecher verwenden, die einen Bi-Amping-Anschluss ermöglichen, Bedienungsanleitung für die Lautsprecher zu entnehmen.

  • Seite 24: Anschließen Eines Externen Leistungsverstärkers

    1 2 3 4 5 6 7 8 9 10 ■ Anschließen eines externen Leistungsverstärkers (Beispiel) Anschließen der Front-Lautsprecher über einen externen Leistungsverstärker Wenn Sie einen externen Leistungsverstärker anschließen, um die Lautsprecherausgabe zu erweitern, verbinden Sie die Eingangsbuchsen des Leistungsverstärkers mit den Buchsen PRE OUT (FRONT) Buchsen PRE OUT des Geräts.

  • Seite 25: Ein-/Ausgangsbuchsen Und Kabel

    Ein-/Ausgangsbuchsen und Kabel ■ ■ ■ Video-/Audio-Buchsen Video-Buchsen Audio-Buchsen ❑ HDMI-Buchsen ❑ Buchsen COMPONENT VIDEO ❑ Buchsen OPTICAL Übertragen Sie digitale Video- und Tonsignale über eine Übertragen Videosignale, aufgeteilt in drei Anteile: Übertragen digitale Audiosignale. Verwenden Sie ein gemeinsame Buchse. Verwenden Sie ein HDMI-Kabel. Luminanz (Y), Chrominanz Blau (P ) und Chrominanz optisches Digitalkabel.

  • Seite 26: Anschließen Eines Fernsehers

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehers Schließen Sie einen Fernseher am Gerät an, so dass Videosignale, die zum Gerät Um HDMI-Steuerung und ARC verwenden zu können, sind die folgenden geführt wurden, am Fernseher ausgegeben werden können. HDMI-Einstellungen am Gerät erforderlich.
  • Seite 27 1 2 3 4 5 6 7 8 9 10 ❑ COMPONENT VIDEO-Verbindung ❑ VIDEO (Composite-Video)-Verbindung (mit einem Komponentenvideo-Kabel) (mit einem Video-Cinchkabel) Buchsen MONITOR OUT Buchse MONITOR OUT (VIDEO) Gerät (COMPONENT VIDEO) (Rückseite) Gerät (Rückseite) Videoeingang MONITOR OUT/ (Composite-Video) ZONE OUT MONITOR OUT/ VIDEO ZONE OUT...

  • Seite 28: Anschließen Eines Weiteren Fernsehgeräts Oder Eines Projektors

    1 2 3 4 5 6 7 8 9 10 ■ Anschließen eines weiteren Fernsehgeräts oder eines Anschließen von Abspielgeräten Projektors Das Gerät hat zwei HDMI-Ausgangsbuchsen. Wenn Sie über ein HDMI-Kabel einen Das Gerät bietet viele verschiedene Eingangsbuchsen einschließlich weiteren Fernseher oder einen Projektor am Gerät anschließen, können Sie die zum HDMI-Eingangsbuchsen, um verschiedene Arten von Abspielgeräten anschließen zu Ansehen von Videos zu verwendenden Fernseher (oder den Projektor) mit der können.
  • Seite 29 1 2 3 4 5 6 7 8 9 10 ■ ■ Komponentenvideoanschluss Composite-Video-Signal Schließen Sie ein Videogerät über ein Komponentenvideokabel und ein Audiokabel Schließen Sie ein Videogerät über ein Video-Cinchkabel und ein Audiokabel (optisches (optisches oder koaxiales Digitalkabel oder Stereo-Cinch-Kabel) am Gerät an. Wählen oder koaxiales Digitalkabel) an diesem Gerät an.

  • Seite 30: Anschließen Von Audiogeräten (Wie Cd-Player)

    1 2 3 4 5 6 7 8 9 10 Anschließen von Audiogeräten (wie CD-Player) Buchsen PHONO PHONO Schließen Sie Audiogeräte wie CD-Player, MD-Player oder Plattenspieler am Gerät an. Audioausgang (PHONO) Wählen Sie je nach den an Ihrem Audiogerät verfügbaren Audio-Eingangsbuchsen eine der folgenden Anschlussmethoden.

  • Seite 31: Anschluss An Den Buchsen An Der Frontblende

    1 2 3 4 5 6 7 8 9 10 ❑ MHL-Verbindung Anschluss an den Buchsen an der Frontblende Schließen Sie ein MHL-kompatibles Mobilgerät (wie ein Smartphone) über ein Verwenden Sie die Buchse VIDEO AUX, um vorübergehend ein Abspielgerät an das MHL-Kabel an das Gerät an.
  • Seite 32 1 2 3 4 5 6 7 8 9 10 ❑ Composite-Video-/Analog-Stereo-Anschluss Schließen Sie ein Wiedergabegerät (wie Spielekonsole und Camcorder) über ein Video- und ein Stereo-Cinchkabel an diesem Gerät an. Gerät (Vorderseite) Spielekonsole Camcorder Wenn Sie die Eingangsquelle „V-AUX“ durch Drücken von V-AUX auswählen, werden die am Videogerät abgespielten Video-/Audiosignale am Gerät ausgegeben.

  • Seite 33: Anschließen Der Fm-/Am-Antennen

    1 2 3 4 5 6 7 8 9 10 Anschließen der FM-/AM-Antennen Schließen Sie die mitgelieferten FM-/AM-Antennen (UKW/MW) am Gerät an. Zusammenbau der AM-Antenne Befestigen Sie das Ende der FM-Antenne an einer Wand, und platzieren Sie die AM-Antenne auf einer geraden Stellfläche. •...

  • Seite 34: Anschließen Eines Netzwerkkabels Oder Der Drahtlos-Antenne

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Netzwerkkabels oder der Drahtlos-Antenne Verbinden Sie das Gerät über ein Netzwerkkabel mit einem Router (Access Point) bzw. Anschließen der Drahtlos-Antenne schließen Sie die mitgelieferte Drahtlos-Antenne an, um eine Drahtlos-Netzwerkverbindung herzustellen.

  • Seite 35: Anschließen Anderer Geräte

    1 2 3 4 5 6 7 8 9 10 Anschließen anderer Geräte Anschließen von Aufnahmegeräten Anschließen eines Geräts mit analoger Mehrkanalausgabe An den Buchsen AV OUT können Sie Video- und Audio-Aufnahmegeräte anschließen. Sie können ein Gerät mit analogem Mehrkanalausgang wie einen DVD-Player oder Diese Buchsen geben die an der gewählten Eingangsquelle empfangenen einen SACD-Player an den Buchsen MULTI CH INPUT anschließen.

  • Seite 36: Anschließen Eines Mit Der Trigger-Funktion Kompatiblen Geräts

    Geräts (wie Ein-/Ausschalten und Wahl der Eingangsquelle) an diesem Gerät Wählen Sie die Stellung des Schalters VOLTAGE SELECTOR entsprechend der bedienen. Wenn Sie einen Subwoofer von Yamaha besitzen, der eine örtlichen Netzspannung. Mögliche Spannungen sind 110–120/220–240 VAC, 50/60 Hz. Systemverbindung unterstützt, oder ein Gerät mit einer Trigger-Eingangsbuchse, können Sie die Trigger-Funktion verwenden, indem Sie das externe Gerät an einer der...

  • Seite 37: Auswählen Einer Sprache Für Das Bildschirmmenü

    1 2 3 4 5 6 7 8 9 10 Auswählen einer Sprache für das Bildschirmmenü Hiermit wählen Sie die gewünschte Sprache des Bildschirmmenüs Um die Einstellung zu bestätigen, drücken Sie aus: Englisch (Grundeinstellung), Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch. ENTER.

  • Seite 38: Automatische Optimierung Der Lautsprechereinstellungen

    1 2 3 4 5 6 7 8 9 10 Automatische Optimierung der Lautsprechereinstellungen (YPAO) Bei Einsatz der Funktion Yamaha Parametric room Acoustic Je nach Ihrer Lautsprecherkonfiguration müssen Optimizer (YPAO = parametrische Raumakustikoptimierung) misst das Gerät die Abstände der angeschlossenen Lautsprecher von Sie die Einstellung „Endstufe Zuord.“...

  • Seite 39: Wenn "Mehrpunkt" Auf "Ja" Eingestellt Ist

    1 2 3 4 5 6 7 8 9 10 Der folgende Bildschirm erscheint auf dem Fernseher. • Wenn Sie die Messung an mehreren Positionen durchführen, werden die Lautsprechereinstellungen für das Anhören von Surround-Sound in einem größeren Bereich optimiert. • Wenn Sie die Mehrfachmessung durchführen, platzieren Sie zunächst das YPAO-Mikrofon an der Hörposition, an der Sie am häufigsten sitzen werden.

  • Seite 40: Messung An Einer Hörposition (Einfachmessung)

    1 2 3 4 5 6 7 8 9 10 Messung an einer Hörposition Um die Messergebnisse zu speichern, verwenden (Einfachmessung) Sie die Cursortasten (e/r) zur Auswahl von „SPEICH.“, und drücken Sie ENTER. Wenn „Mehrpunkt“ auf „Nein“ eingestellt ist, folgen Sie der nachstehenden Vorgehensweise, um die Messung durchzuführen.

  • Seite 41: Messung An Mehreren Hörpositionen (Mehrfachmessung)

    1 2 3 4 5 6 7 8 9 10 Messung an mehreren Hörpositionen Ziehen Sie das YPAO-Mikrofon vom Gerät ab. (Mehrfachmessung) Die Optimierung der Lautsprechereinstellungen ist damit Wenn „Mehrpunkt“ auf „Ja“ eingestellt ist, folgen Sie der abgeschlossen. nachstehenden Vorgehensweise, um die Messung durchzuführen. Die Messung an 8 Hörpositionen dauert etwa 10 Minuten.
  • Seite 42 1 2 3 4 5 6 7 8 9 10 Wenn die Messungen an den gewünschten Verwenden Sie die Cursortasten (e/r) zur Auswahl Positionen abgeschlossen sind, verwenden Sie die von „JA“ oder „NEIN“, um YPAO-Volume Cursortasten zur Auswahl von „ABBR.“, und aktivieren/deaktivieren, und drücken Sie ENTER.

  • Seite 43: Prüfen/Betrachten Der Messergebnisse

    1 2 3 4 5 6 7 8 9 10 Prüfen/Betrachten der Messergebnisse Um die Prüfung der Messergebnisse abzubrechen und zum vorherigen Bildschirm zurückzukehren, Sie können die YPAO-Messergebnisse ablesen und prüfen. drücken Sie RETURN. Verwenden Sie nach der Messung die Cursortasten zur Auswahl von „Ergebnis“...

  • Seite 44: Fehlermeldungen

    Das YPAO-Mikrofon kann keine Testtöne erkennen. Bildschirmanweisungen, um die Messung erneut zu starten. Tritt dieser Fehler wiederholt auf, wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. Folgen Sie den Bildschirmanweisungen, um die Messung erneut zu starten. Um die Messung abzubrechen, E-9:Anw.

  • Seite 45: Warnmeldungen

    1 2 3 4 5 6 7 8 9 10 Warnmeldungen Falls nach der Messung eine Warnmeldung erscheint, können Sie dennoch die Messergebnisse speichern, indem Sie die Bildschirmanweisungen befolgen. Wir empfehlen jedoch, YPAO erneut auszuführen, um das Gerät mit den optimalen Lautsprechereinstellungen zu betreiben. Warnmeldung Ursache Abhilfe...

  • Seite 46: Drahtlos-Verbindung Mit Einem Netzwerkgerät

    – Wiedergabe von auf Media-Servern (PC/NAS) gespeicherter Musik (z. B. iPhone) Gerät • Einzelheiten zu „AV CONTROLLER“, besuchen Sie die Yamaha Website. Näheres zur Verbindung siehe „Verbindung des Geräts mit einem Drahtlos-Netzwerk“ (S. 47). • Die drahtlose etzwerkverbindung und kabelgebundene Netzwerkverbindung können nicht gleichzeitig benutzt werden (S.

  • Seite 47: Verbindung Des Geräts Mit Einem Drahtlos-Netzwerk

    1 2 3 4 5 6 7 8 9 10 Verbindung des Geräts mit einem Drücken Sie ON SCREEN. Drahtlos-Netzwerk Verwenden Sie die Cursortasten zur Auswahl von Es gibt mehrere Methoden zur Verbindung des Geräts mit einem „Setup“, und drücken Sie ENTER. Drahtlos-Netzwerk.

  • Seite 48: B: Verwenden Der Wps Konfiguration Per Knopfdruck

    1 2 3 4 5 6 7 8 9 10 ■ B: Verwenden der WPS Konfiguration per Schließen Sie das iOS-Gerät an der Buchse USB an, Knopfdruck und deaktivieren Sie die Displaysperre am Sie können bequem eine Drahtlos-Verbindung mit einem einzigen iOS-Gerät.
  • Seite 49 1 2 3 4 5 6 7 8 9 10 ■ C: Verwenden anderer Verbindungsmethoden Verwenden Sie die Cursortasten (q/w) und ENTER, Falls Ihr Wireless Router (Access Point) die um die gewünschte Verbindungsmethode und WPS-Knopf-Konfiguration nicht unterstützt, konfigurieren Sie die „WEITER“...
  • Seite 50 1 2 3 4 5 6 7 8 9 10 ❑ Suchen nach einem Access Point ❑ Manuelles Herstellen der Drahtlos-Verbindung Wenn Sie „Suche nach Zugangspunkten“ als Verbindungsmethode Wenn Sie „Manuelle Einstellung“ als Verbindungsmethode auswählen, sucht das Gerät nach Access Points. Nach einer Weile auswählen, erscheint der Drahtlosverbindungs-Bildschirm auf dem wird die Liste der verfügbaren Access Points am Fernseher.
  • Seite 51 1 2 3 4 5 6 7 8 9 10 ❑ Verwendung des PIN-Codes Verwenden Sie die Cursortasten und ENTER, um Wenn Sie „PIN-Code“ als Verbindungsmethode auswählen, den Sicherheitsschlüssel einzugeben und erscheint die Liste verfügbarer Access Points auf dem Fernseher. „WEITER“...

  • Seite 52: Anschließen Eines Mobilgeräts Direkt Am Gerät (Wireless Direct)

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Mobilgeräts direkt am Verwenden Sie die Cursortasten (q/w) und ENTER, Gerät (Wireless Direct) um „Wireless Direct“ und „OK“ auszuwählen. Schließen Sie ein Mobilgerät wie folgt direkt am Gerät an. •...
  • Seite 53 1 2 3 4 5 6 7 8 9 10 Verwenden Sie die Cursortasten und ENTER, um Konfigurieren Sie die Wi-Fi-Einstellungen des den Sicherheitsschlüssel einzugeben und Mobilgeräts. „WEITER“ auszuwählen. Einzelheiten zu Einstellung und Bedienung Ihres Mobilgeräts entnehmen Sie bitte dessen Wenn Sie in Schritt 8 „Nicht vorh.“...

  • Seite 54: Wiedergabe

    WIEDERGABE Grundlegende Bedienungsvorgänge bei der Wiedergabe Eingangswahltasten Eingangsauswahl auf dem Bildschirm Schalten Sie die am Gerät angeschlossenen externen Geräte (wie Fernseher oder a Drücken Sie ON SCREEN. HDMI OUT BD-/DVD-Player) ein. b Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, MUTE und drücken Sie ENTER.

  • Seite 55: Auswählen Der Eingangsquelle Und Der Bevorzugten Einstellungen Mit Einem Tastendruck (Scene)

    Auswählen der Eingangsquelle und der bevorzugten Einstellungen mit einem Tastendruck (SCENE) Mit der SCENE-Funktion können Sie die zugeordnete Eingangsquelle, das Klangprogramm, den HDMI-Ausgang sowie weitere Einstellungen mit einem einzigen Tastendruck auswählen. Sie können bis zu 12 Szenen verwenden, um Ihre bevorzugten Einstellungen zu speichern und sie je nach Eingangsquelle umzuschalten. Drücken Sie SCENE.

  • Seite 56: Konfigurieren Von Szenenzuordnungen

    Konfigurieren von Szenenzuordnungen Auswählen der Einträge, die der Szene zugewiesen werden sollen Versetzen Sie das Gerät in den Zustand Zusätzlich zu den Standard-Szenenzuordnungen (Eingang, (wie Eingangsquelle und Klangprogramm), HDMI-Ausgang und Modus) können Sie die folgenden den Sie einer Szene zuweisen möchten. Einstellungen in „Detail“...

  • Seite 57: Auswählen Des Klangmodus

    Auswählen des Klangmodus Das Gerät ist mit einer Vielzahl von Klangprogrammen und Auswählen eines Klangprogramms/Surround-Dekoders auf Surround-Dekodern ausgestattet, die Ihnen ermöglichen, dem Bildschirm Wiedergabequellen mit Ihrem bevorzugten Klangmodus (wie a Drücken Sie ON SCREEN. Schallfeldeffekt oder Stereowiedergabe) wiederzugeben. b Verwenden Sie die Cursortasten zur Auswahl von ❑...

  • Seite 58: Erzeugen Von Stereoskopischen Schallfeldern (Cinema Dsp 3D)

    Die folgenden Klangprogramme sind für die Wiedergabe von Videoquellen wie Filmen, Fernsehprogrammen und Spielen optimiert. ❑ MOVIE THEATER Das Gerät ist mit vielen Klangprogrammen ausgestattet, welche eine Yamaha-eigene Dieses Programm erzeugt ein Schallfeld, das den Surround-Effekt DSP-Technologie verwenden (CINEMA DSP 3D). Sie können hiermit auf einfache Weise hervorhebt, ohne die ursprüngliche akustische Ausrichtung von...

  • Seite 59: Passende Klangprogramme Für Musik/Stereowiedergabe (Music)

    ■ ❑ ENTERTAINMENT Passende Klangprogramme für Musik/Stereowiedergabe (MUSIC) Dieses Programm ermöglicht dem Zuhörer, die volle Lebendigkeit von Sportübertragungen und leichten Unterhaltungsshows zu erleben. Bei Die folgenden Klangprogramme sind für die Wiedergabe von Musikquellen optimiert. Sportübertragungen werden die Stimmen des Kommentators und des Sports Sie können auch Stereowiedergabe auswählen.

  • Seite 60: Wiedergabe Von Schallfeldeffekten Ohne Surround-Lautsprecher (Virtual Cinema Dsp)

    Wenn Sie eines der Klangprogramme (außer 2ch Stereo und 7ch Stereo) auswählen, wenn keine Surround-Lautsprecher angeschlossen sind, nutzt das Gerät die eigene Virtual-Surround-Technologie von Yamaha, um bis zu 7-kanaligen Surround-Sound zu reproduzieren und Ihnen zu ermöglichen, nur mit den Front-Lautsprechern ein gut ausgerichtetes Schallfeld zu erleben.

  • Seite 61: Unverarbeitete Wiedergabe

    ■ Unverarbeitete Wiedergabe Wiedergabe 2-kanaliger Signalquellen im Mehrkanalmodus (Surround-Dekoder) Sie können Eingangsquellen ohne jede Verarbeitung mit Der Surround-Dekoder ermöglicht die unverarbeitete, Schallfeldeffekten wiedergeben. mehrkanalige Wiedergabe von 2-kanaligen Quellen. Wenn eine mehrkanalige Quelle eingespeist wird, arbeitet der Dekoder auf die ■ Wiedergabe als Originalkanäle gleiche Weise wie der Straight-Dekodermodus.

  • Seite 62: Hören Mit Reinem High-Fidelity-Sound (Pure Direct)

    Hören mit reinem High-Fidelity-Sound Wiedergabe komprimierter Musiksignale (Pure Direct) mit verbessertem Klang (Compressed Music Enhancer) Wenn der Modus Pure Direct aktiviert ist, gibt das Gerät die ausgewählte Signalquelle auf dem direktesten Signalweg wieder, um Rauschen und elektrische Geräusche von anderen Schaltungen (wie dem Frontblende-Display) zu reduzieren.

  • Seite 63: Fm-/Am-Radio (Ukw/Mw) Hören

    FM-/AM-Radio (UKW/MW) hören Sie können einen Radiosender einstellen, indem Sie seine Frequenz Auswahl einer Empfangsfrequenz angeben oder einen der gespeicherten Radiosender auswählen. Drücken Sie TUNER zum Anwählen von „TUNER“ als Eingangsquelle. • Die Radiofrequenzen hängen von dem Land oder Gebiet ab, in dem das Gerät TUNER eingesetzt wird.

  • Seite 64: Speichern Ihrer Lieblings-Radiosender (Festsender)

    Speichern Ihrer Lieblings-Radiosender „Empty“ (nicht in Gebrauch) oder die aktuell gespeicherte Frequenz (Festsender) Preset 01:Empty Sie können bis zu 40 Radiosender als Festsender speichern. VOLUME FM 98.50MHz Sobald Sie Sender gespeichert haben, können Sie diese bequem STEREO TUNED durch Auswählen ihrer Festsendernummern abrufen. ■...

  • Seite 65: Abstimmung Per Hd Radio

    ■ Abstimmung per HD Radio™ Auswählen eines HD Radio™-Audioprogramms Sie können ein Audioprogramm wählen, wenn das Gerät auf einen HD (nur USA-Modell) Radio-Sender abgestimmt ist, der mehrere Audioprogramme bietet (bis zu 8). Die HD Radio-Technologie ist eine neue Technologie, die es Drücken Sie mehrmals MODE, um das gewünschte FM/AM-Radiosendern ermöglicht, Programme digital zu senden.

  • Seite 66: Bedienen Von Hd Radio™ Am Fernseher

    ■ Bedienen von HD Radio™ am Fernseher Menü Submenü Funktion Sie können am Fernseher die HD Radio-Informationen betrachten Schaltet auf FM/AM um. oder einen Radiosender auswählen. Drücken Sie TUNER zum Anwählen von „TUNER“ Tuning (+/-) Wählt eine Frequenz aus. als Eingangsquelle. Wählt automatisch einen Radiosender Auto (+/-) Der Wiedergabe-Bildschirm wird auf dem...

  • Seite 67: Durchsuchen-Bildschirm

    ■ Durchsuchen-Bildschirm Abstimmung per Radio Data System (nur Modelle für Großbritannien und Europa) Radio Data System ist ein Datenübertragungssystem, das in vielen Ländern für FM-Sender verwendet wird. Das Gerät kann verschiedene Arten von Radio Data System-Daten empfangen, z. B. „Program Service“, „Program Type,“, „Radio Text“...

  • Seite 68: Automatischer Empfang Von Verkehrsinformationen

    ■ Automatischer Empfang von Bedienen des Radios am Fernseher Verkehrsinformationen Sie können am Fernseher die Radioinformationen betrachten oder Wenn „TUNER“ als Eingangsquelle ausgewählt ist, empfängt das einen Radiosender auswählen. Gerät automatisch Verkehrsinformationen. Um diese Funktion zu aktivieren, folgen Sie der nachstehenden Vorgehensweise, um den •...
  • Seite 69 ■ Durchsuchen-Bildschirm Menü Submenü Funktion (nur Modelle für Großbritannien und Europa) Schaltet auf FM/AM um. Abstimmung Wählt eine Frequenz aus. Manuelle Wählt automatisch einen Radiosender Abstimmung Automatisch aus. Speichert den ausgewählten Sender Speicher als Festsender. Direkt Gibt eine Frequenz direkt ein. Festsenderliste Wechselt zum Zeigt die Festsenderliste an.

  • Seite 70: Wiedergabe Von Musik Vom Ipod

    Wiedergabe von Musik vom iPod Sie können Musik vom iPod über ein mit dem iPod geliefertes Wiedergabe von iPod-Inhalten USB-Kabel am Gerät abspielen. Folgen Sie den hier angegebenen Schritten, um den iPod zu bedienen und die Wiedergabe zu starten. • Näheres zu den abspielbaren iPod-Geräten siehe „Unterstützte Geräte und Sie können den iPod über das auf dem Fernsehbildschirm Dateiformate“...
  • Seite 71 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm Statusanzeigen Statusanzeigen Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 72) und Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 72) und den Wiedergabestatus (wie Wiedergabe/Pause) an. den Wiedergabestatus (wie Wiedergabe/Pause) an. Wiedergabe-Informationen Name der Liste Zeigen den Namen des Interpreten, des Albums, des Titels sowie die Inhaltsliste vergangene/verbleibende Zeit an.

  • Seite 72: Bedienung Am Ipod Oder Mit Der Fernbedienung (Einfacher Wiedergabemodus)

    ■ ■ Bedienung am iPod oder mit der Einstellungen für Zufall/Wiederholung Fernbedienung Sie können die Einstellungen Ihres iPod für Wiederholung/Zufall (einfacher Wiedergabemodus) konfigurieren. Drücken Sie MODE, um in den einfachen • Während der einfachen Wiedergabe konfigurieren Sie die Einstellungen für Wiedergabemodus zu schalten.

  • Seite 73: Musik

    Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik Sie können am Gerät Musikdateien wiedergeben, die sich auf einem USB-Speichergerät befinden. • Stoppen Sie die Wiedergabe am USB-Speichergerät, bevor Sie es von der Das Gerät unterstützt USB-Massenspeichergeräte (im Format FAT Buchse USB abziehen. 16 oder FAT 32).

  • Seite 74: Statusanzeigen

    ■ Durchsuchen-Bildschirm Verwenden Sie die Cursortasten zur Auswahl eines Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und der Wiedergabe-Bildschirm wird angezeigt. Statusanzeigen Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 75) und den Wiedergabestatus (wie Wiedergabe/Pause) an. Name der Liste Inhaltsliste •...
  • Seite 75 ■ ■ Wiedergabe-Bildschirm Einstellungen für Zufall/Wiederholung Sie können die Einstellungen für Zufall/Wiederholung für die Wiedergabe von Inhalten eines USB-Speichergeräts konfigurieren. Wenn „USB“ als Eingangsquelle ausgewählt ist, drücken Sie OPTION. Verwenden Sie die Cursortasten zur Auswahl von „Zufall“ (Shuffle) oder „Wiederholen“ (Repeat), und drücken Sie ENTER.

  • Seite 76: Musik

    Wiedergabe von auf Media-Servern (PCs/NAS) gespeicherter Musik ❑ Für Windows Media Player 11 Sie können auf dem Gerät Musikdateien abspielen, die auf Ihrem Computer oder DLNA-kompatiblen NAS gespeichert sind. Starten Sie Windows Media Player 11 auf Ihrem Computer. • Damit diese Funktion verwendet werden kann, müssen das Gerät und der Computer mit demselben Router Wählen Sie „Library“, dann „Media Sharing“.

  • Seite 77: Wiedergabe Von Musikinhalten Vom Computer

    Wiedergabe von Musikinhalten vom Verwenden Sie die Cursortasten zur Auswahl eines Computer Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und Folgen Sie den hier angegebenen Schritten, um der Wiedergabe-Bildschirm wird angezeigt. Computer-Musikinhalte zu bedienen und die Wiedergabe zu starten.
  • Seite 78 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm Statusanzeigen Statusanzeigen Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 79) und Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 79) und den Wiedergabestatus (wie Wiedergabe/Pause) an. den Wiedergabestatus (wie Wiedergabe/Pause) an. Wiedergabe-Informationen Name der Liste Zeigen den Namen des Interpreten, des Albums, des Titels sowie die Inhaltsliste vergangene Zeit an.
  • Seite 79 ■ Einstellungen für Zufall/Wiederholung Sie können die Einstellungen für Zufall/Wiederholung für die Wiedergabe von Computer-Musikinhalten konfigurieren. Wenn „SERVER“ als Eingangsquelle ausgewählt ist, drücken Sie OPTION. Verwenden Sie die Cursortasten zur Auswahl von „Zufall“ (Shuffle) oder „Wiederholen“ (Repeat), und drücken Sie ENTER. •...

  • Seite 80: Internetradio Hören

    Internetradio hören Sie können alle Internetradiosender weltweit hören. Wiedergabe von Internetradio Drücken Sie mehrmals NET, um „NET RADIO“ als • Um diese Funktion zu nutzen, muss das Gerät mit dem Internet verbunden sein (S. 34). Unter „Netzwerk“ (S. 127) im Menü „Information“ können Sie prüfen, ob Eingangsquelle auszuwählen.
  • Seite 81 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm Wiedergabe-Anzeige Wiedergabe-Anzeige Wiedergabe-Informationen Name der Liste Zeigen den Namen des Senders, des Albums, des Titels sowie die Inhaltsliste vergangene Zeit an. Zeigt die Liste der Internetradio-Inhalte an. Verwenden Sie die Verwenden Sie die Cursortasten (q/w) zur Auswahl scrollbarer Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER, Informationen.

  • Seite 82: Speichern Ihrer Lieblings-Internetradiosender (Lesezeichen)

    Speichern Ihrer Lieblings-Internetradiosender (Lesezeichen) Indem Sie Ihre bevorzugten Internetradiosender in den Ordner Begeben Sie im Web-Browser Ihres Computers auf „Lesezeichen“ speichern, erhalten Sie über den Durchsuchen-Bildschirm schnelleren Zugriff darauf. die vTuner Website (http://yradio.vtuner.com/), und geben Sie die vTuner ID ein. ■...

  • Seite 83: Wiedergabe Von Musik Mit Airplay

    Wiedergabe von Musik mit AirPlay Mit der Funktion AirPlay können Sie Musik von iTunes / vom iPod über ein Netzwerk am Wiedergabe von Musikinhalten von iTunes/iPod Gerät abspielen. Folgen Sie den unten angegebenen Schritten, um iTunes-/iPod-Musikinhalte am Gerät iTunes abzuspielen. Schalten Sie das Gerät ein, und starten Sie iTunes auf dem Computer oder rufen Sie den Wiedergabebildschirm auf dem iPod auf.
  • Seite 84 Menü Submenü Funktion • Sie können das Gerät automatisch einschalten lassen, wenn Sie die Wiedergabe Setzt nach dem Pausieren die Wiedergabe in iTunes oder am iPod starten, indem Sie „Netzwerk Standby“ (S. 119) im Menü fort. „Setup“ auf „Ein“ einstellen. Wiedergabe- Stoppt vorübergehend die Wiedergabe.

  • Seite 85: Wiedergabe Von Musik In Mehreren Zimmern (Multi-Zone-Funktion)

    • Da es zahlreiche Möglichkeiten für den Anschluss und die Verwendung des Geräts in einer Video(ZONE OUT) Mehrzonen-Konfiguration gibt, empfehlen wir, dass Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst wenden, um Einzelheiten zu den Mehrzonenverbindungen zu erfahren, die für Ihre Bedürfnisse am besten geeignet sind. Audio (SPEAKERS oder ZONE OUT) Beispiele für Mehrzonenkonfigurationen...

  • Seite 86: Vorbereiten Von Zone2

    ❑ Sehen/Hören von Videos/Musik nur über Fernseher Vorbereiten von Zone2 Schließen Sie das Gerät an, das in Zone2 verwendet werden soll, am Gerät an. Vorsicht • Trennen Sie das Netzkabel des Geräts von der Netzspannungsversorgung, bevor Sie Lautsprecher Video/Audio (HDMI) oder einen externen Verstärker anschließen.

  • Seite 87: Anschließen Eines Videomonitors Für Die Wiedergabe Analoger Videosignale

    ■ ❑ Verwendung eines externen Verstärkers Anschließen eines Videomonitors für die Wiedergabe analoger Videosignale Schließen Sie den in Zone2 aufgestellten externen Verstärker (mit Lautstärkeregelung) über ein Stereo-Cinch-Kabel am Gerät an, und schließen Sie am externen Verstärker Schließen Sie einen Videomonitor zum Betrachten analoger Videos in Zone2 an. Lautsprecher an.

  • Seite 88: Anschließen Eines Hdmi-Kompatiblen Geräts Für Die Video-/Audio-Wiedergabe

    ■ Anschließen eines HDMI-kompatiblen Geräts für die • Es können Bild-/Tonunterbrechungen in einer anderen Zone auftreten, wenn einer der folgenden Video-/Audio-Wiedergabe Bedienvorgänge ausgeführt wird. – Ein-/Ausschalten oder Umschalten des Eingangs bei einem Fernseher, der über HDMI am Gerät Schließen Sie ein HDMI-kompatibles Gerät (wie einen Fernseher) für die angeschlossen ist Video-/Audio-Wiedergabe in Zone2 an.

  • Seite 89: Bedienung Des Geräts Von Zone2 Aus (Fernverbindung)

    Bedienung des Geräts von Zone2 aus (Fernverbindung) Fernverbindungen zwischen Yamaha-Produkten Ein Infrarotsignalsender wird nicht benötigt, wenn Sie Produkte von Yamaha Sie können das Gerät und externe Geräte über die mitgelieferte Fernbedingung von verwenden, die (wie dieses Gerät) Fernverbindungen unterstützen. Sie können Zone2 aus bedienen, wenn Sie einen Infrarotsignalempfänger/-sender an den Buchsen...

  • Seite 90: Steuern Von Geräten In Zone2

    Steuern von Geräten in Zone2 Starten Sie am externen Gerät die Wiedergabe, oder wählen Sie einen Radiosender aus. Stellen Sie MAIN/ZONE2 auf „ZONE2“ ein. Einzelheiten zur Wiedergabe finden Sie in der Bedienungsanleitung des externen Geräts. Eingangswahltasten Drücken Sie die Netztaste z (Receiver). Die folgenden Vorgänge sind auf den angegebenen Seiten Mit jedem Druck auf die Taste wird Zone2 aktiviert oder beschrieben.

  • Seite 91: Andere Bedienvorgänge Für Zone2

    ■ ■ Andere Bedienvorgänge für Zone2 Wiedergabe derselben Quelle in mehreren Räumen (Party-Modus) Wenn Zone2 aktiviert ist, stehen auch die folgenden Funktionen zur Verfügung. Der Party-Modus ermöglicht Ihnen, in Zone2 dieselbe Musik wiederzugeben, die in der Hauptzone wiedergegeben wird. Im Lautstärke einstellen Party-Modus ist für alle Zonen automatisch Stereo-Wiedergabe Drücken Sie VOLUME oder MUTE.

  • Seite 92: Steuerung Des Geräts Über Einen Web-Browser (Web-Steuerung)

    • Mit der Smartphone-/Tablet-Anwendung „AV CONTROLLER“ können Sie dieses Gerät über ein iPhone, iPad, iPod touch oder Android-Gerät bedienen. Besuchen Sie die Yamaha Website für • Damit diese Funktion verwendet werden kann, müssen das Gerät und der Computer mit demselben Einzelheiten.

  • Seite 93: Steuerungs-Bildschirm

    ■ ■ Top-Menü-Bildschirm Steuerungs-Bildschirm CONTROL PLAY INFO Ruft den Steuerungs-Bildschirm für die ausgewählte Zone auf. Wählt eine Eingangsquelle oder steuert die Wiedergabe für die ausgewählte Zone. STATUS TOP MENU Schaltet die einzelnen Zonen ein/aus oder zeigt deren Eingangsquelle und Lautstärkeeinstellung Ruft den Top-Menü-Bildschirm auf.

  • Seite 94: Einstellungen-Bildschirm

    ■ Einstellungen-Bildschirm Hinweis • Wenn die Netzwerkeinstellungen geändert werden, müssen Sie eventuell den Browser neu starten oder erneut Zugriff auf das Gerät nehmen. • Stellen Sie bei Benutzung des MAC-Adressenfilters sicher, dass Sie die MAC-Adresse Ihres Netzwerks korrekt angeben. Anderenfalls könnten Ihre Netzwerkgeräte wie PCs und andere externe Geräte keinen Zugang zum Gerät haben.

  • Seite 95: Betrachten Des Aktuellen Status

    Betrachten des aktuellen Status Umschalten der Informationen auf dem Eingangsquellengruppe Eintrag Frontblende-Display Song (Name des Titels), Artist (Name des Interpreten), Album (Name des Albums), DSP Program (Name des Klangmodus’), Audio Decoder SERVER (Name des Dekoders*) Drücken Sie INFO. AirPlay * Während der einfachen Wiedergabe vom iPod: Mit jedem Druck auf die Taste werden die im DSP Program (Name des Klangmodus’), Audio Decoder (Name des Dekoders*)

  • Seite 96: Konfigurieren Der Wiedergabeeinstellungen Für Verschiedene Wiedergabequellen (Menü Optionen)

    Konfigurieren der Wiedergabeeinstellungen für verschiedene Wiedergabequellen (Menü Optionen) Sie können getrennte Wiedergabeeinstellungen für verschiedene Wiedergabequellen Einträge im Menü Optionen konfigurieren. Dieses Menü steht im Frontblende-Display (oder auf dem Fernsehbildschirm) zur Verfügung, so dass Sie die Einstellungen bequem während der Wiedergabe konfigurieren können. •...

  • Seite 97: Klangregelung (Tone Control)

    ■ YPAO-Volume (YPAO Volume) Eintrag Funktion Seite Aktiviert/deaktiviert YPAO-Volume oder Adaptive DRC. (Nur USA-Modell) Audio-Modus Schaltet den UKW-/MW-Empfang (FM/AM) zwischen (Audio Mode) YPAO-Volume (YPAO Vol.) Stereo und Mono um. (Außer USA-Modell) Aktiviert/deaktiviert YPAO-Volume. Wenn YPAO-Volume aktiviert ist, werden die FM-Modus Schaltet bei UKW-Empfang (FM) zwischen stereo und Hoch- und Niederfrequenzpegel automatisch der Lautstärke angepasst, damit Sie (FM Mode)
  • Seite 98 ■ ■ Dial Norm (Dialog) Subwoofer/Bässe (Subwoofer/Bass) Stellt die Lautstärke oder die wahrgenommene Höhe von Dialogton ein. Zur Anpassung von Subwoofer-Lautstärke oder Bässen. Dialogpegel (Dialog Lvl) Subwooferanpassung (SW.Trim) Stellt die Lautstärke von Dialogton ein. Wenn Dialogton nicht deutlich zu hören ist, Stellt die Subwoofer-Lautstärke fein ein.

  • Seite 99: Eingangseinstellungen (Input Settings)

    ■ Videobearbeitung (Video Process.) Video-Ausgang (V.Out) Aktiviert/deaktiviert die in „Verarbeitung“ (S. 116) im Menü „Setup“ konfigurierten Wählt eine mit der Audioeingangsquelle auszugebende Videoquelle aus. Einstellungen für die Videosignalverarbeitung (Auflösung und Seitenverhältnis). Einstellungen Einstellungen Aus (Off) Gibt keine Videosignale aus. Direkt (Direct) Deaktiviert die Verarbeitung von Videosignalen.

  • Seite 100: Konfigurationen

    KONFIGURATIONEN Konfigurieren von Eingangsquellen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Menü Eingang) Sie können die Einstellungen für die Eingangsquellen mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, und drücken Sie ENTER.

  • Seite 101: Umbenennen/Icon Auswahl

    ■ ■ Umbenennen/Icon Auswahl Dekodermodus Ändert den Namen und das Symbol der Eingangsquelle, die auf dem Setzt das Wiedergabeformat für digitale Audiosignale auf „DTS“. Frontblende-Display oder dem Fernsehbildschirm angezeigt werden. Wenn dieses Gerät zum Beispiel keine DTS-Audiosignale erkennt und Rauschen Eingangsquellen ausgibt, stellen Sie „Dekodermodus“...

  • Seite 102: Konfigurieren Der Funktion Scene (Menü Szene)

    Konfigurieren der Funktion SCENE (Menü Szene) Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. Sie können die Einstellungen der Funktion SCENE (S. 55) über den Fernsehbildschirm ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Szene“, und drücken Sie ENTER.
  • Seite 103 ■ Laden Detail Lädt die für die ausgewählte Szene gespeicherten Einstellungen. Auswählen der Einträge, die der Szene zugewiesen werden sollen. Sie können Wählen Sie „DETAIL“, um die SCENE-Wiedergabekopplung zu konfigurieren oder die auch die Zuordnungen der Einträge zur aktuellen Szene betrachten. Szenenzuweisungen zu betrachten.

  • Seite 104: Konfigurieren Von Klangprogrammen/Surround-Dekodern

    ■ Umbenennen/Icon Auswahl Konfigurieren von Ändert den Namen und das Symbol der Szene, die auf dem Frontblende-Display oder Klangprogrammen/Surround-Dekodern dem Fernsehbildschirm angezeigt werden. (Menü Klangprogramm) ■ Vorgehensweise für das Setup Verwenden Sie die Cursortasten (e/r) zur Auswahl eines Symbols, und drücken Sie können die Einstellungen des Klangprogramms mit Hilfe des Fernsehbildschirms Sie die Cursortaste (w).

  • Seite 105: Einträge Im Menü Klangprogramm

    Einträge im Menü Klangprogramm Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. • Die verfügbaren Einträge hängen vom gewählten Klangprogramm oder Surround-Dekoder ab. • Die Vorgabeeinstellungen sind unterstrichen. ■ Einstellungen für Klangprogramme Eintrag Funktion Einstellungen bPro Logic*, bPLIIx Movie (bPLII Movie), bPLIIx Music* (bPLII Music*),...
  • Seite 106 Die folgenden Einträge sind verfügbar, wenn Sie „2ch Stereo“ oder „7ch Stereo“ Eintrag Funktion Einstellungen auswählen. Stellt den Verlust des Lebendigkeit Präsenzschallfelds ein. Klangprogramm Eintrag Funktion Einstellungen 0 bis 10 Stellt den Verlust des Höher, um die Reflektivität zu Wählt aus, ob der Surround Lebendigkeit Surround-Schallfelds ein.

  • Seite 107: Einstellungen Für Dekoder

    ■ Einstellungen für Dekoder Die folgenden Einträge sind verfügbar, wenn Sie „Dekodertyp“ bei „SURROUND DECODER“ auf „bPLIIx Music“ (bPLII Music) oder „Neo:6 Music“ einstellen. Dekodertyp Eintrag Funktion Einstellungen Aus, Ein Wählen Sie „Ein“, um den Klang Stellt den des vorderen rechten/linken Kanals Panorama Verbreiterungseffekt des zu beiden Seiten des Feldes...

  • Seite 108: Konfigurieren Verschiedener Funktionen (Menü Setup)

    Konfigurieren verschiedener Funktionen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Menü Setup) Sie können die verschiedenen Funktionen des Geräts mit Hilfe des auf dem Fernsehbildschirm angezeigten Menüs konfigurieren. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Setup“, und drücken Sie ENTER.

  • Seite 109: Einträge Im Menü Setup

    Einträge im Menü Setup Menü Eintrag Funktion Seite Optimiert automatisch die Lautsprechereinstellungen (YPAO). Automatisches Setup LS-Anordnung Speichert zwei Lautsprecher-Einstellprofile und schaltet zwischen beiden um. Einst.daten Kopie Kopiert die „LS-Anordnung“-Daten in der angegebenen Richtung. Endstufe Zuord. Wählt ein Lautsprechersystem aus. Front Wählt die Größe der Front-Lautsprecher.
  • Seite 110 Menü Eintrag Funktion Seite Aktiviert/deaktiviert die HDMI-Steuerung. Sie können auch die betreffenden Einstellungen konfigurieren (wie ARC HDMI-Einstellung und Fernsehton-Eingang). HDMI Audio Ausgang Wählt ein Gerät für die Audioausgabe aus. Wählt aus, ob (über die HDMI-Buchsen zugeführte) Video-/Audiosignale an den Fernseher ausgegeben werden Standby Durchleitung sollen, wenn sich das Gerät im Bereitschaftsmodus befindet.

  • Seite 111: Lautsprecher (Manuelles Setup)

    ■ Lautsprecher (Manuelles Setup) Einst.daten Kopie Kopiert die „LS-Anordnung“-Daten in der angegebenen Richtung. Konfiguriert die Lautsprechereinstellungen manuell. Wahlmöglichkeiten Schema1 > 2 Kopiert die Parameter „Schema1“ auf „Schema2“. • Gewisse Lautsprechereinstellungen sind je nach der Einstellung „Endstufe Zuord.“ nicht verfügbar. Schema2 > 1 Kopiert die Parameter „Schema2“...

  • Seite 112: Front Präsenz

    Front Surround Back Wählt die Größe der Front-Lautsprecher. Wählt aus, ob hintere Surround-Lautsprecher angeschlossen sind, sowie deren Größen. Einstellungen Wählen Sie diese Option für große Lautsprecher. Einstellungen Groß Die Front-Lautsprecher liefern alle Frequenzkomponenten der Wählen Sie diese Option, wenn ein großer Lautsprecher Tonausgabe der Front-Kanäle.

  • Seite 113: Anordnung

    ■ Abstand Subwoofer Stellt den Abstand zwischen den einzelnen Lautsprechern und der Hörposition ein, Wählt aus, ob ein Subwoofer angeschlossen ist, sowie dessen Phase. damit der Ton von den Lautsprechern gleichzeitig die Hörposition erreicht. Wählen Sie Einstellungen zunächst die Entfernungseinheit aus: „Meter“ oder „Fuss“. Wählen Sie diese Option, wenn ein Subwoofer angeschlossen ist (Phase Wahlmöglichkeiten Normal...

  • Seite 114: Ton

    • Um die ursprünglichen Einstellungen für alle Lautsprecher wiederherzustellen, wählen Sie Konfiguriert die Einstellungen für die Audioausgabe. „PEQ-Daten lösch.“ und dann „OK“. • Um die mit „Automatisches Setup“ (S. 38) ermittelten Werte des parametrischen Equalizers für die Feineinstellung in die Felder „Manuell“ einzutragen, wählen Sie „PEQ-Daten kopier.“ und dann einen EQ-Typ aus.

  • Seite 115: Maximale Lautstärke

    ■ Grundlautstärke Anpassung Stellt die Grundlautstärke beim Einschalten des Receivers ein. Stellt die Verzögerung zwischen der Video- und Audioausgabe manuell ein, wenn „Auswahl Automatisch/Manuell“ auf „Manuell“ gestellt ist. Sie können den Einstellungen Zeitversatz der Audioausgabe feineinstellen, wenn „Auswahl Stellt die Lautstärke auf den Pegel ein, der am Gerät eingestellt war, Automatisch/Manuell“...

  • Seite 116: Bild

    ■ Erweitertes Surround Bild Wählt aus, wie 5.1- bis 7.1-kanalige Quellen wiedergegeben werden, wenn hintere Konfiguriert die Einstellungen für die Bildausgabe. Surround-Lautsprecher verwendet werden. Einstellungen Es wird automatisch der am besten geeignete Decoder ausgewählt, wenn ein Mehrkanalsignal zugeführt wird, das Signale für hintere Surround-Kanäle enthält, und die Signale werden im 6.1- oder Automatisch 7.1-Kanal-Modus wiedergegeben.

  • Seite 117: Hdmi

    HDMI Seitenverhältnis Wählt ein Seitenverhältnis für die Ausgabe von HDMI-Videosignalen aus, wenn Konfiguriert die HDMI-Einstellungen. „Videomodus“ auf „Verarbeitung“ gestellt ist. Einstellungen Unverändert Das Seitenverhältnis wird nicht automatisch umgewandelt. 4:3-Videosignale werden von einem 16:9-Fernsehgerät mit schwarzen 16:9 Normal Streifen zu beiden Seiten des Bildschirms dargestellt. •...

  • Seite 118: Standby Durchleitung

    HDMI OUT1, HDMI OUT2 Aktiviert/deaktiviert ARC (S. 149), wenn „HDMI-Einstellung“ auf „Ein“ gestellt ist. Aktiviert/deaktiviert die Audioausgabe über einen an der Buchse HDMI OUT 1 oder der Buchse HDMI OUT 2 angeschlossenen Fernseher. Einstellungen Einstellungen Deaktiviert ARC. Aktiviert ARC. Deaktiviert die Audioausgabe über den Fernseher. Aktiviert die Audioausgabe über den Fernseher.

  • Seite 119: Netzwerk

    ■ Netzwerk Manuelle Netzwerkeinstellungen Stellen Sie „DHCP“ auf „Aus“ ein. Konfiguriert die Netzwerkeinstellungen. Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Parametertyps, und drücken Sie ENTER. IP Adresse Legt eine IP-Adresse fest. Subnetzmaske Legt eine Teilnetzmaske fest. Std.-Gateway Gibt die IP-Adresse des Standard-Gateways an. DNS Server (P) Gibt die IP-Adresse des primären DNS-Servers an.
  • Seite 120 ■ ■ MAC Adresse Filter Netzwerkname Setzt einen MAC-Adressenfilter, um den Zugriff anderer Netzwerkgeräte auf das Gerät Bearbeitet den Netzwerknamen (den Gerätenamen im Netzwerk), der bei anderen zu beschränken. Geräten im Netzwerk angezeigt wird. ■ Filter Vorgehensweise Aktiviert/deaktiviert den MAC-Adressenfilter. Drücken Sie ENTER, um den Bildschirm zur Bearbeitung des Namens aufzurufen.

  • Seite 121: Multi-Zone

    ■ Multi-Zone Zone2 Ein Konfiguriert die Einstellungen für Zone2. Konfiguriert die Mehrzoneneinstellungen. Lautstärke Aktiviert/deaktiviert die Lautstärkeeinstellungen für die Zone2-Ausgabe. Wenn Sie einen externen Verstärker mit Lautstärkeregelung am Gerät angeschlossen haben, deaktivieren Sie Lautstärkeeinstellungen für Zone2. Einstellungen Fest Deaktiviert die Lautstärkeeinstellungen für die Zone2-Ausgabe. Variabel Aktiviert die Lautstärkeeinstellungen für die Zone2-Ausgabe.

  • Seite 122: Monitorausgang Zuordnung

    ■ Monitorausgang Zuordnung Mono Wählt die Zone, für welche die Buchsen MONITOR OUT/ZONE OUT (COMPONENT Schaltet zwischen Stereo- und Mono-Empfang für die Zone2-Ausgabe um. VIDEO und VIDEO) verwendet werden. Einstellungen Einstellungen Gibt Stereosignale in Zone2 aus. Hauptkanäle, Zone2 Gibt Monosignale in Zone2 aus. •...

  • Seite 123: Funktion

    Funktion Um das Menü zu verlassen, drücken Sie ON SCREEN. Konfiguriert die Funktionen, welche die Bedienung des Geräts erleichtern. • Sie können die Buchsen COAXIAL und OPTICAL nicht derselben Eingangsquelle zuweisen. ■ Bildschirm-Einstellung Konfiguriert die Einstellungen für das Frontblende-Display und die Anzeige auf dem Fernsehbildschirm.
  • Seite 124 Einstellungen Stromvers.-Modus Bricht die Übertragung des elektronischen Signals ab, wenn Sie auf Wählt aus, wie das an der Buchse DC OUT angeschlossene Yamaha-AV-Zubehör die bei dieser Option festgelegte Eingangsquelle umschalten. mit Strom versorgt wird. Überträgt das elektronische Signal, wenn Sie auf die bei dieser High Option festgelegte Eingangsquelle umschalten.

  • Seite 125: Eco

    ■ Speicherschutz Verhindert versehentliche Änderungen an den Einstellungen. Konfiguriert die Einstellungen für die Stromversorgung. Einstellungen Die Einstellungen werden nicht geschützt. Aktiv Die Einstellungen werden geschützt, bis „Aus“ ausgewählt wird. • Wenn „Speicherschutz“ auf „Aktiv“ eingestellt ist, wird das folgende Symbol (o) auf dem Menübildschirm angezeigt.

  • Seite 126: Sprache

    ■ ECO-Modus Ablesen von Informationen über das Gerät Aktiviert/Deaktiviert den ECO-Modus (Energiesparmodus). (Menü Information) Wenn der ECO-Modus aktiviert ist, können Sie den Stromverbrauch des Geräts verringern. Sie können Informationen über das Gerät am Fernsehbildschirm betrachten. Einstellungen Drücken Sie ON SCREEN. Deaktiviert den ECO-Modus.

  • Seite 127: Arten Von Informationen

    ■ Arten von Informationen Netzwerk Zeigt die Netzwerkinformationen des Geräts an. ■ (Mit kabelgebundener oder Drahtlos [Wi-Fi]-Netzwerkverbindung) Audiosignal Zum Anzeigen von Informationen über das aktuelle Audiosignal. IP Adresse IP-Adresse Subnetzmaske Teilnetzmaske Format Audioformat des Eingangssignals Std.-Gateway Die IP-Adresse des Standard-Gateways Die Anzahl der Quellkanäle im Eingangssignal (Front/Surround/LFE) DNS Server (P)

  • Seite 128: Konfigurieren Der Systemeinstellungen (Menü Advanced Setup)

    ■ System Konfigurieren der Systemeinstellungen Zeigt die Systeminformationen des Geräts an. (Menü ADVANCED SETUP) Fernbedienungs-ID Fernbedienungs-ID des Geräts (S. 129) TV-Format Videosignaltyp des Geräts (S. 130) Konfigurieren Sie die Systemeinstellungen des Geräts bei Betrachtung des Frontblende-Displays. Lautsprecherimped. Lautsprecherimpedanz-Einstellung des Geräts (S. 129) (nur Modell für Asien und Universalmodell) Tuner-Frequenzraster Schalten Sie das Gerät in Bereitschaftsmodus.

  • Seite 129: Einträge Im Menü Advanced Setup

    Prüft die Version der aktuell im Gerät installierten Firmware. Ändern Sie die Fernbedienungs-ID des Geräts so, dass sie der ID der Fernbedienung entspricht (Grundeinstellung: ID1). Wenn Sie mehrere Yamaha AV-Receiver einsetzen, Ändern der Lautsprecherimpedanz-Einstellung können Sie jeder Fernbedienung eine eindeutige Fernbedienungs-ID für den zugehörigen Receiver zuweisen.

  • Seite 130: Ändern Der Einstellung Für Die Fm-/Am-Frequenzschrittweite (Tuner Frq Step)

    Ändern der Einstellung für die Aufheben der Begrenzung für FM-/AM-Frequenzschrittweite (TUNER FRQ STEP) HDMI-Video-Ausgangssignale (MONITOR CHECK) (nur Modell für Asien und Universalmodell) SP IMP. - MONITOR CHECK DOCK STEREO TUNED PRE AMP PARTY MUTE VOLUME ZONE ZONE ZONE DOCK TUNER FRQ STEP ADAPTIVE OUT 1 OUT 2...

  • Seite 131: Sichern/Wiederherstellen Von Einstellungen (Recov./Backup)

    SLEEP Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen oder Produktverbesserungen veröffentlicht. Updates können von der Yamaha Website Legt eine Sicherungskopie der Einstellungen des Geräts auf dem Computer an, oder heruntergeladen werden. Wenn das Gerät mit dem Internet verbunden ist, können Sie stellt die Einstellungen aus der Sicherungskopie wieder her.

  • Seite 132: Aktualisieren Der Firmware Des Geräts Über Das Netzwerk

    Bildschirm System angezeigt (S. 128). Sie können die Firmware des Geräts durch eventuell nicht möglich. In diesem Fall können Sie die Firmware auch von Drücken von ENTER im Bildschirm „System“ aktualisieren. einem USB-Speichergerät aus aktualisieren (S. 131). • Für Einzelheiten zur Aktualisierung besuchen Sie die Yamaha Website. Cursortasten ENTER Symbol •...

  • Seite 133: Anhang

    „Setup“, um die Lautstärke beim Einschalten des Receivers festzulegen (S. 115). Sie können auch die Anfangslautstärke für Zone2 einstellen (S. 121). Wenn Sie mehrere Produkte von Yamaha verwenden, kann die mitgelieferte Fernbedienung auch mit anderen Produkten von Yamaha funktionieren, oder andere Beim Umschalten zwischen Eingangsquellen kommt es zu Fernbedienungen können das Gerät fernbedienen.

  • Seite 134: Problembehebung

    Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist, oder wenn die nachfolgenden Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst. Prüfen Sie zunächst folgende Dinge: a Die Netzkabel von Gerät, Fernseher und Abspielgeräten (wie BD-/DVD-Player) sind sicher an einer Wandsteckdose...
  • Seite 135 Problem Ursache Abhilfe Das Gerät befindet sich außerhalb der Reichweite der Betätigen Sie die Fernbedienung innerhalb des Betriebsbereichs (S. 5). Fernbedienung. Die Batterien sind schwach. Ersetzen Sie die Batterien durch neue. Der Fernbedienungssensor des Geräts ist direktem Sonnenlicht Ändern Sie den Lichteinfallwinkel, oder positionieren Sie das Gerät neu. oder starkem Kunstlicht ausgesetzt.

  • Seite 136: Ton

    Problem Ursache Abhilfe Es wurde eine andere Eingangsquelle ausgewählt. Wählen Sie mit einer der Eingangswahltasten die entsprechende Eingangsquelle. Einige digitale Audioformate lassen sich am Gerät nicht wiedergeben. Um das Es werden Signale empfangen, die das Gerät nicht wiedergeben Audioformat des Eingangssignals zu prüfen, verwenden Sie „Audiosignal“ im Kein Ton.

  • Seite 137: Video

    Problem Ursache Abhilfe Ändern Sie die Audio-Ausgabeeinstellungen Ihres Fernsehers, so dass der Der Fernseher ist so eingestellt, dass der Ton aus den Fernsehton von den am Gerät angeschlossenen Lautsprechern ausgegeben Fernsehlautsprechern kommt. wird. Ein Fernseher, der ARC nicht unterstützt, ist nur über ein Verwenden Sie ein optisches Digitalkabel zum Herstellen der Audioverbindung HDMI-Kabel mit dem Gerät verbunden.

  • Seite 138: Fm-/Am-Radioempfang

    Problem Ursache Abhilfe Um die Informationen über das aktuelle Videosignal (Auflösung) abzulesen, Das zugeführte Videosignal (bzw. dessen Auflösung) wird vom verwenden Sie „Videosignal“ im Menü „Information“ (S. 127). Näheres zu den Gerät nicht unterstützt. vom Gerät unterstützten Videosignalen erfahren Sie unter „HDMI-Signalkompatibilität“...

  • Seite 139: Usb Und Netzwerk

    Problem Ursache Abhilfe Stimmen Sie den Sender manuell ab (S. 63). Ihr Wohnort ist zu weit von dem FM-Sender entfernt. Verwenden Sie eine Außenantenne. Wir empfehlen eine empfindliche Mehrelementantenne. Radiosender können nicht automatisch Richten Sie die MW-Antenne anders aus. ausgewählt werden. Stimmen Sie den Sender manuell ab (S.
  • Seite 140 Problem Ursache Abhilfe Konfigurieren Sie die Medienfreigabe, so dass dem Gerät Zugriff auf Musikinhalte Die Medienfreigabeeinstellung ist nicht richtig. gewährt wird (S. 76). Auf Ihrem Computer installierte Sicherheits-Software blockiert den Prüfen Sie die Einstellungen der auf Ihrem Computer installierten Zugriff des Geräts auf Ihren Computer. Sicherheits-Software.

  • Seite 141: Fehleranzeigen Im Frontblende-Display

    Lautsprechern an. Internal Error Ein interner Fehler ist aufgetreten. Wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. MHL Overloaded Ein Überstrom fließt durch das MHL-kompatible mobile Gerät. Schalten Sie das Gerät aus und prüfen Sie die Verbindung zwischen diesem und dem mobilen Gerät.

  • Seite 142: Glossar

    Glossar Audio-Informationen DTS Express DTS Express ist ein komprimiertes, digitales Audioformat, das 5.1-Kanal-Audio und eine höhere Kompressionsrate als das von DTS, Inc. entwickelte Format DTS Digital Surround unterstützt. Diese ■ Audio-Dekodierungsformat Technologie wurde für Audio-Streaming-Dienste im Internet sowie für eine zweite Audiospur-Ebene auf BD (Blu-ray-Disks) entwickelt.

  • Seite 143: Hdmi- Und Video-Informationen

    Sampling-Frequenz/Quantisierungsbits HDMI- und Video-Informationen Die Sampling-Frequenz und die Quantisierungsbits zeigen die Menge der Informationen an, wenn ein analoges Audiosignal digitalisiert wird. Diese Werte werden wie in folgendem Beispiel angegeben: Component-Video-Signal „48 kHz/24 Bit“. Beim Component-Video-Signalsystem wird das Videosignal in das Y-Signal für Luminanz (Helligkeit) und die •...

  • Seite 144: Netzwerk-Informationen

    Funkwellen Daten auszutauschen oder mit dem Internet zu verbinden. Wi-Fi bietet den Vorteil, dass durch DSP-Technologie CINEMA DSP von Yamaha die audiovisuelle Erfahrung eines Kinosaals in Ihrem Zuhause. eine drahtlose Verbindung die Komplexität des Herstellens von Verbindungen mit Netzwerkkabeln entfällt.

  • Seite 145: Unterstützte Geräte Und Dateiformate

    Unterstützte Geräte und Dateiformate Über HTC Connect Dieser Receiver unterstützt „HTC Connect“, eine bequeme Art, den gesamten Musikinhalt Ihres HTC Connect-zertifizierten Smartphones zu genießen. ■ Unterstützte Geräte 1. Das Streamen von Musik mit Hilfe von HTC Connect auf diesem Produkt wurde auf der Basis von Interoperabilitätsprüfungen im Rahmen des HTC Connect-Programms mit ❑...

  • Seite 146: Videosignalfluss

    Videosignalfluss ■ Videoumwandlungstabelle Videosignale, die von einem Videogerät an das Gerät gesendet werden, werden wie unten gezeigt an einen Fernseher ausgegeben. • Unter „Videomodus“ (S. 116) im Menü „Setup“ können Sie die Auflösung und das Bildseitenverhältnis auswählen, das für die Berechnung der Videoausgabe für den HDMI-Ausgang angewendet wird.

  • Seite 147: Mehrzonenausgabe

    Mehrzonenausgabe Informationen über HDMI ■ Audioausgang HDMI-Einstellung Verwendung des Verwendung eines externen Verstärkers integrierten HDMI-Steuerung ermöglicht eine Bedienung externer Geräte über HDMI. Wenn Sie (S. 87) Verstärkers (S. 23) einen Fernseher anschließen, der HDMI-Steuerung über dieses Gerät per HDMI-Kabel Zone2 Ausg. HDMI OUT 2 ermöglicht, können Sie Funktionen des Geräts (wie Einschalten, Lautstärkeregelung) Buchsen EXTRA SP...
  • Seite 148 d Verwenden Sie die Cursortasten (e/r) zur Auswahl von „HDMI“. (Beispiel) HDMI- HDMI- Einstellung Einstellung Die Wiedergabe Das Abspielgerät wird startet eingeschaltet und dessen Videosignal wird angezeigt. Drücken von SCENE (BD/DVD) Um die HDMI-Steuerung zu verwenden, müssen Sie nach Anschluss des Fernsehers und der Abspielgeräte die folgende Einrichtung der HDMI-Steuerungskopplung e Verwenden Sie die Cursortasten (q/w) zur Auswahl von „HDMI-Einstellung“, und vornehmen.

  • Seite 149: Audio Return Channel (Arc)

    Audio Return Channel (ARC) HDMI-Signalkompatibilität Mit ARC kann der TV-Ton über das HDMI-Kabel, welches das Videosignal zum Audiosignale Fernseher überträgt, in das Gerät gespeist werden. Audiosignaltyp Audiosignalformat Kompatible Medien (Beispiel) Prüfen Sie Folgendes nach dem Konfigurieren der HDMI-Einstellung. 2-Kanal, 32 bis 192 kHz, 2-Kanal-Linear-PCM CD, DVD-Video, DVD-Audio Wählen Sie einen TV-Sender mit der Fernbedienung des Fernsehers.

  • Seite 150: Referenzabbildung (Rückseite)

    Referenzabbildung (Rückseite) (USA-Modell) • Der Bereich um die Video-/Audio-Ausgangsbuchsen ist am Produkt selbst weiß markiert, um Falschanschlüsse zu vermeiden. ANHANG ➤ Referenzabbildung (Rückseite)

  • Seite 151: Warenzeichen

    USA und anderen Ländern eingetragene Warenzeichen von Apple Inc. „x.v.Color™“ HTC, HTC Connect und das Logo HTC Connect sind eingetragene „x.v.Color“ ist ein Warenzeichen von Sony Corporation. Warenzeichen oder Warenzeichen von HTC Corporation. „SILENT CINEMA“ ist ein Warenzeichen von Yamaha Corporation. ANHANG ➤ Warenzeichen...

  • Seite 152: Technische Daten

    Technische Daten Eingangsbuchsen • Video • Audio-Format MONITOR OUT/ZONE OUT - Dolby TrueHD • Audio analog - Composite x 1 - Dolby Digital Plus Audio x 10 (AV 1–4, AUDIO 1–4, PHONO, V-AUX) - Component x 1 - Dolby Digital MULTI CH INPUT x 1 (8-Kan.) AV OUT - DTS-HD Master Audio...
  • Seite 153 Audiosektion • Ausgangspegel / Ausgangsimpedanz AV OUT ............. 200 mV/1,2 k • iPod-fähig, Mass Storage Class USB Memory • Nennausgangsleistung (2 Kanal betrieben) HEADPHONE OUT..........150 mV/100  (20 Hz bis 20 kHz, 0,06% THD, 8 ) • Stromausgabe: 2,1 A PRE OUT Front L/R .............

  • Seite 154: Allgemeines

    • Klangregelungscharakteristik FM-Sektion • Leistungsaufnahme im Bereitschaftsmodus Hauptzone HDMI-Einstellung Aus, Standby Durchleitung Aus..0,1 W • Abstimmbereich Bassanhebung/-absenkung HDMI-Einstellung Ein, Standby Durchleitung Ein (ohne Signal) [Modelle für USA und Kanada] ..87,5 MHz bis 107,9 MHz ........ ±6,0 dB/50 Hz (in Schritten von 0,5 dB) ..................

  • Seite 155: Index

    Index Symbole Anpassung (Lippensynchronisation, Menü Setup) Bildschirm-Einstellung (Funktion, Menü Setup) Anw. Abbruch (YPAO-Fehlermeldung) Bitrate (Audiosignal, Menü Information) Ausrufezeichen (!) Anzeige Bitstream Schlosssymbol (o) (Bezeichnungen und Funktionen der Teile) Ziffern ARC (Audio Return Channel) Category (HD Radio™) 16:9 Normal (Seitenverhältnis, Menü Setup) ARC (HDMI-Einstellung, Menü...
  • Seite 156 Direkt (Menü Klangprogramm) ENTERTAINMENT Größe (YPAO-Messergebnisse) (Klangprogramm-Unterkategorie) DLNA Grundlautstärke (Ton, Menü Setup) Erweiterte Lautsprecherkonfiguration DMC (Digital Media Controller) Grundlautstärke (Zone2 Ein, Menü Setup) Erweitertes Surround (Ton, Menü Setup) DMC-Steuerung (Menü Eingang) Grundlegende Wiedergabe-Bedienvorgänge EX/ES (Erweitertes Surround, Menü Setup) DNS Server (IP Adresse, Menü Setup) Grundsätzliche Lautsprecherkonfiguration Externer Leistungsverstärker DNS Server (Netzwerk, Menü...
  • Seite 157 iTunes-Inhalte wiedergeben (AirPlay) MAC Adresse (Netzwerk, Menü Information) Muting MAC Adresse Filter (Netzwerk, Menü Setup) Manuelle Einstellung K. F.Präs. LS (YPAO-Fehlermeldung) Nachhallpegel (Menü Klangprogramm) (Drahtlos (Wi-Fi), Menü Setup) Kabelgebunden Nachhallverzögerung (Menü Klangprogramm) Manuelle Festsenderspeicherung (Netzwerkverbindung, Menü Setup) Nachhallzeit (Menü Klangprogramm) (FM-/AM-Radioempfang) Kabelgebunden/Drahtlos NAS (Network Attached Storage)
  • Seite 158 PURE DIRECT (Klangprogramm) Sprache (Menü Setup) System-ID (System, Menü Information) Pure Direct Modus (Ton, Menü Setup) SSID Szenenkonfiguration SSID (Netzwerk, Menü Information) Standard (Klangprogramm) Q-Faktor Testton (Lautsprecher, Menü Setup) Standardeinstellungen wiederherstellen The Bottom Line (Klangprogramm) Standby Durchleitung (HDMI, Menü Setup) The Roxy Theatre (Klangprogramm) Standby Synch.
  • Seite 159 Wi-Fi Wi-Fi-Einst. teilen (iOS) (Drahtlos (Wi-Fi), Menü Setup) Wireless Direct (Netzwerkverbindung, Menü Setup) WPS-Knopf-Konfiguration WPS-Taste (Drahtlos (Wi-Fi), Menü Setup) Yamaha Parametric room Acoustic Optimizer (YPAO) YPAO (Yamaha Parametric room Acoustic Optimizer) YPAO Vol. (YPAO-Volume, Menü Optionen) YPAO-Fehlermeldung YPAO-Mikrofon YPAO-Volume (Menü Optionen) YPAO-Volume (YPAO-Volume, Menü...
  • Seite 160 © 2014 Yamaha Corporation YG258A0/DE...

Inhaltsverzeichnis
