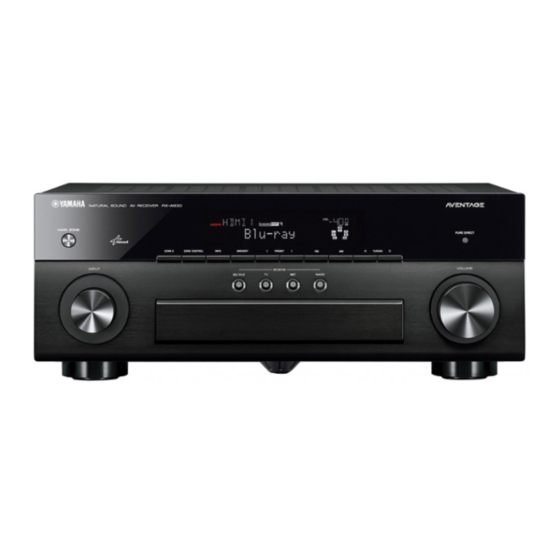

Yamaha RX-A830 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yamaha Anleitungen
  4. Receiver
  5. RX-A830
  6. Bedienungsanleitung

Yamaha RX-A830 Bedienungsanleitung

Av-receiver
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

AV-Receiver
Bedienungsanleitung
Lesen Sie die „Sicherheitsbroschüre", bevor Sie das Gerät verwenden.
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha RX-A830

Inhaltszusammenfassung für Yamaha RX-A830

  • Seite 1 AV-Receiver Bedienungsanleitung Lesen Sie die „Sicherheitsbroschüre“, bevor Sie das Gerät verwenden. Deutsch...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Zubehör ............5 Anschließen von Aufnahmegeräten .
  • Seite 3 Wiedergabe von Musik vom iPod ....... . 56 Konfigurieren verschiedener Funktionen (Setup-Menü) ... 85 Anschließen eines iPod .
  • Seite 4 Technologien von Yamaha ........

  • Seite 5: Zubehör

    Zubehör Reichweite der Fernbedienung Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist. • Richten Sie die Fernbedienung während der Bedienung stets direkt auf den Fernbedienungssensor am Gerät, und bleiben Sie innerhalb der unten dargestellten Reichweite.  Fernbedienung ...

  • Seite 6: Funktionen

    FUNKTIONEN Was Sie mit dem Gerät machen können Große Auswahl unterstützter Inhalte Unterstützt Lautsprechersysteme mit 2 bis 7.1 Kanälen (plus Präsenzlautsprecher). Ermöglicht . S. 56 • iPod/iPhone/iPad ein Hörerlebnis Ihrer bevorzugten akustischen Räume verschiedenster Art. . S. 60 • USB .

  • Seite 7: Nützliche Tipps

    Der ECO-Modus (Energiesparfunktion) verringert den über ein iPhone, iPad, iPod touch oder Android steuern. Energieverbrauch des Geräts (S. 99). • Systemeinstellungen (S. 102) Besuchen Sie die Website von Yamaha für Einzelheiten. FUNKTIONEN ➤ Was Sie mit dem Gerät machen können...

  • Seite 8: Bezeichnungen Und Funktionen Der Teile

    Bezeichnungen und Funktionen der Teile Frontblende 3 4 5 Öffnen der Frontblendenklappe • Die Bedienelemente und Buchsen hinter der Frontblende sind durch leichten Druck auf die Klappe zugänglich. Halten Sie die Klappe geschlossen, wenn die Bedienelemente und Buchsen nicht in Benutzung sind.

  • Seite 9: Frontblende-Display (Anzeigen)

    Frontblende-Display (Anzeigen) VOL. ENHANCER ADAPTIVE DRC SLEEP ZONE STEREO PARTY TUNED MUTE OUT 1 SBL SB SBR HDMI PARTY Lautsprecheranzeigen Leuchtet auf, wenn HDMI-Signale empfangen oder Leuchtet, wenn sich das Gerät im Party-Modus befindet. (S. 73) Geben an, an welchen Lautsprecherklemmen Signale ausgegeben werden.

  • Seite 10: Rückseite

    Rückseite (US-amerikanisches Modell) RS-232C DC OUT NETWORK HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6 0.5A (NET) HDMI (BD/DVD) HDMI 7 SPEAKERS ANTENNA FRONT CENTER SURROUND SURROUND BACK/BI AMP ZONE 2/PRESENCE COMPONENT COMPONENT (RADIO) VIDEO VIDEO REMOTE SINGLE VIDEO...

  • Seite 11: Fernbedienung

    Fernbedienung Fernbedienungssignal-Sender Radio-Bedientasten Sendet Infrarotsignale. Bedienen das FM-/AM-Radio, wenn „TUNER“ als Taste SOURCE z Eingangsquelle gewählt ist (S. 51). BAND Schaltet zwischen FM (UKW) und AM (MW) um. SOURCE RECEIVER Schaltet ein externes Gerät ein/aus. PRESET Wählt einen Festsender aus. Taste SOURCE HDMI TUNING...

  • Seite 12: Vorbereitungen

    VORBEREITUNGEN Allgemeiner Einrichtungsvorgang Wählen Sie die Lautsprecheranordnung je nach Anzahl der verwendeten Lautsprecher, und stellen Sie Aufstellen der Lautsprecher (S. 13) diese in Ihrem Raum auf. Anschließen der Lautsprecher (S. 17) Schließen Sie die Lautsprecher am Gerät an. Anschließen eines Fernsehers (S. 21) Schließen Sie einen Fernseher am Gerät an.

  • Seite 13: Aufstellen Der Lautsprecher

    2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung Aufstellen der Lautsprecher Wählen Sie die Lautsprecheranordnung je nach Anzahl der verwendeten Lautsprecher, und stellen Sie die Lautsprecher und den Subwoofer (mit integriertem Verstärker) in Ihrem Raum auf. Dieser Abschnitt beschreibt bespielhaft repräsentative Lautsprecheranordnungen. Vorsicht •...
  • Seite 14 2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung 7.1+2-Kanal-System 7.1-Kanal-System (unter Verwendung hinterer Surround-Lautsprecher) Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround- Lautsprecher virtuelle Präsenzlautsprecher (VPS), um ein dreidimensionales Schallfeld • Die hinteren Surround-Lautsprecher und die Präsenzlautsprecher liefern nicht gleichzeitig Tonsignale. Das zu erzeugen, und erlaubt ebenfalls das Hören erweiterter Surround-Sounds mit Hilfe Gerät wechselt automatisch die zu verwendenden Lautsprecher je nach ausgewähltem CINEMA DSP (S.
  • Seite 15 2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung 5.1-Kanal-System 4.1-Kanal-System Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher virtuelle Präsenzlautsprecher (VPS) für ein dreidimensionales Schallfeld und eignet sich 2.1-Kanal-System für die Wiedergabe von 5.1-Kanal-Inhalten. Front-5.1-Kanal-System Auch dann, wenn keine Surround-Lautsprecher angeschlossen sind, erzeugt das Gerät virtuelle Surround-Lautsprecher mittels der Front-Lautsprecher, so dass Sie mehrkanaligen Surround-Sound (Virtual CINEMA DSP) erleben können.

  • Seite 16: Einstellen Der Lautsprecherimpedanz

    2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung ■ Einstellen der Lautsprecherimpedanz Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss von 6-Ohm-Lautsprechern stellen Sie die Lautsprecherimpedanz-Einstellung auf „6  MIN“. In diesem Fall können Sie auch 4-Ohm-Lautsprecher als Front-Lautsprecher verwenden. Bevor Sie Lautsprecher anschließen, schließen Sie das Netzkabel an einer Netzsteckdose an.

  • Seite 17: Anschließen Der Lautsprecher

    3 4 5 6 7 8 9 10 Anschließen der Lautsprecher Anschließen der Lautsprecher Schließen Sie die in Ihrem Raum aufgestellten Lautsprecher 7.1+2-Kanal-System 7.1-Kanal-System (unter Verwendung am Gerät an. Die folgenden Abbildungen zeigen hinterer Surround-Lautsprecher) beispielhaft die Verbindungen für 7.1+2-, 7.1-Kanal- und 6.1-Kanal-Systeme.

  • Seite 18: Anschließen Der Lautsprecherkabel

    3 4 5 6 7 8 9 10 Anschließen der Lautsprecher ■ 7.1-Kanal-System (unter Verwendung 6.1-Kanal-System Anschließen der Lautsprecherkabel von Präsenzlautsprechern) Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen (–) Anschluss von Gerät und Lautsprecher angeschlossen, die andere am positiven (+) Anschluss. Wenn die Adern farbkodiert sind, um Verwechslungen EXTRA SP EXTRA SP...

  • Seite 19: Anschließen Von Front-Lautsprechern Mittels Bi-Amping-Anschlussmethode

    3 4 5 6 7 8 9 10 Anschließen der Lautsprecher Anschließen von Front-Lautsprechern mittels • Die Buchsen FRONT und SURROUND BACK/BI-AMP/ZONE B geben das gleiche Tonsignal aus. Bi-Amping-Anschlussmethode Vorsicht Wenn Sie Front-Lautsprecher verwenden, die einen • Vor dem Herstellen der Bi-Amping-Anschlüsse müssen etwaige Bi-Amping-Anschluss ermöglichen, schließen Sie Draht- oder Kabelbrücken entfernt werden, mit denen die Tief- diese an den Buchsen FRONT und SURROUND...

  • Seite 20: Ein-/Ausgangsbuchsen Und Kabel

    Ein-/Ausgangsbuchsen und Kabel ■ ■ ■ Buchsen Video/Audio Buchsen Video Buchsen Audio ❑ Buchsen HDMI ❑ Buchsen COMPONENT VIDEO ❑ Buchsen OPTICAL Übertragen Sie digitale Video- und Tonsignale über eine Übertragen Videosignale, aufgeteilt in drei Anteile: Übertragen digitale Audiosignale. Verwenden Sie ein gemeinsame Buchse.

  • Seite 21: Anschließen Eines Fernsehers

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehgeräts Anschließen eines Fernsehers ■ Schließen Sie einen Fernseher am Gerät an, so dass Videosignale, die zum Gerät Anschlussmethode 1 (HDMI-steuerbarer/ geführt wurden, am Fernseher ausgegeben werden können. ARC-kompatibler Fernseher) Sie können auch den Fernsehton (Audio) am Gerät hören.

  • Seite 22: Erforderliche Einstellungen

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehgeräts ❑ Erforderliche Einstellungen f Verwenden Sie die Cursortasten (q/w) zur Auswahl von „HDMI-Einstellung“, und drücken Sie ENTER. Um HDMI-Steuerung und ARC verwenden zu können, sind die folgenden Einstellungen g Verwenden Sie die Cursortasten zur Auswahl von „Ein“.

  • Seite 23: Anschlussmethode 2 (Hdmi-Steuerbarer Fernseher)

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehgeräts ■ ❑ Erforderliche Einstellungen Anschlussmethode 2 (HDMI-steuerbarer Fernseher) Um die HDMI-Steuerung verwenden zu können, sind die folgenden Einstellungen Schließen Sie den Fernseher mit einem HDMI-Kabel und einem optischen Digitalkabel erforderlich.

  • Seite 24: Anschlussmethode 3 (Fernseher Mit Hdmi-Eingangsbuchsen)

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehgeräts ■ Anschlussmethode 3 (Fernseher mit Konfigurieren Sie die Einstellungen für die HDMI-Steuerung. HDMI-Eingangsbuchsen) a Schalten Sie die HDMI-Steuerung am Fernseher und den Abspielgeräten (wie einem Schließen Sie den Fernseher mit einem HDMI-Kabel und einem optischen Digitalkabel HDMI-steuerbaren BD-/DVD-Player) ein.

  • Seite 25: Anschlussmethode 4 (Fernseher Ohne Hdmi-Eingangsbuchsen)

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehgeräts ■ ❑ VIDEO-Verbindung (Composite-Video) (mit einem Video-Cinchkabel) Anschlussmethode 4 (Fernseher ohne HDMI-Eingangsbuchsen) Buchse MONITOR OUT Gerät (Rückseite) Wenn Sie ein Videogerät an den Buchsen AV 1–2 (COMPONENT VIDEO) des Geräts (VIDEO) Videoeingang anschließen möchten, schließen Sie den Fernseher an einer der Buchsen MONITOR...

  • Seite 26: Anschließen Von Abspielgeräten

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts Anschließen von Abspielgeräten ■ Das Gerät bietet viele verschiedene Eingangsbuchsen einschließlich Komponentenvideoanschluss HDMI-Eingangsbuchsen, um verschiedene Arten von Abspielgeräten anschließen Schließen Sie ein Videogerät mit einem Komponentenvideo-Kabel und einem zu können.

  • Seite 27: Ändern Der Kombination Von Video-/Audio-Eingangsbuchsen

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts ■ ■ Composite-Video-Signal Ändern der Kombination von Video-/Audio-Eingangsbuchsen Schließen Sie ein Videogerät über ein Video-Cinchkabel und ein Audiokabel (optisches oder koaxiales Digitalkabel) an diesem Gerät an. Wählen Sie die Eingangsbuchsen (am Wenn die am Gerät vorhandene Kombination von Video-/Audio-Eingangsbuchsen nicht Gerät) je nach den Audio-Ausgangsbuchsen des Videogeräts.
  • Seite 28 1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts Verwenden Sie die Cursortasten zur Auswahl von „Audio-Eingang“, • Der folgende Vorgang ist nur verfügbar, wenn Ihr Fernseher über HDMI mit dem Gerät verbunden ist. und drücken Sie ENTER. Schließen Sie externe Geräte (wie Fernseher und Abspielgeräte) und Verwenden Sie die Cursortasten zur Auswahl von „AV5“...

  • Seite 29: Anschließen Von Audiogeräten (Wie Cd-Player)

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts Anschließen von Audiogeräten (wie CD-Player) Anschluss an den Buchsen an der Frontblende Schließen Sie Audiogeräte wie CD-Player, MD-Player oder Plattenspieler am Gerät an. Verwenden Sie die Buchse VIDEO OUT, um vorübergehend ein Abspielgerät an das Wählen Sie je nach den an Ihrem Audiogerät verfügbaren Audio-Eingangsbuchsen Gerät anzuschließen.

  • Seite 30: Mhl-Verbindung

    1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts ❑ MHL-Verbindung ❑ Composite-Video-/Analog-Stereo-Anschluss Schließen Sie ein MHL-kompatibles mobiles Gerät (wie ein Smartphone) über ein Schließen Sie ein Wiedergabegerät (wie eine Spielekonsole oder einen Camcorder) mit MHL-Kabel an. Sie können Full-HD-Videosignale und mehrkanalige Audiosignalquellen einem Video-Cinch-Kabel und einem Stereo-Cinch-Kabel an das Gerät an.

  • Seite 31: Anschließen Der Fm-/Am-Antennen

    1 2 3 4 5 7 8 9 10 11 Anschließen einer FM-/AM-Antenne Anschließen an ein Netzwerk Anschließen der FM-/AM-Antennen Anschließen an ein Netzwerk Schließen Sie die mitgelieferten FM-/AM-Antennen (UKW/MW) am Gerät an. Schließen Sie das Gerät mit einem handelsüblichen STP- (Shielded Twisted Pair) Kabel (nicht gekreuztes CAT-5-Kabel oder höhere Kategorie) an Ihrem Router an.

  • Seite 32: Anschließen Anderer Geräte

    1 2 3 4 5 6 7 8 9 10 Andere Anschlüsse Anschließen anderer Geräte Anschließen eines externen Leistungsverstärkers Anschließen von Aufnahmegeräten Wenn Sie einen externen Leistungsverstärker (Vor-Endverstärker) anschließen, um die An den Buchsen AV OUT können Sie Video- und Audio-Aufnahmegeräte anschließen. Lautsprecherausgabe zu erweitern, verbinden Sie die Eingangsbuchsen des Diese Buchsen geben die an der gewählten Eingangsquelle empfangenen, analogen Leistungsverstärkers mit den Buchsen PRE OUT des Geräts.

  • Seite 33: Anschließen Eines Mit Der Trigger-Funktion Kompatiblen Geräts

    Wählen Sie die Stellung des VOLTAGE SELECTOR-Schalters entsprechend der örtlichen Geräts (wie Ein-/Ausschalten und Wahl der Eingangsquelle) an diesem Gerät bedienen. Wenn Sie einen Subwoofer von Yamaha besitzen, der eine Systemverbindung Netzspannung. Mögliche Spannungen sind 110–120/220–240 V (U~), 50/60 Hz.

  • Seite 34: Auswählen Einer Sprache Für Das Bildschirmmenü

    1 2 3 4 5 6 7 8 9 Spracheinstellung Auswählen einer Sprache für das Bildschirmmenü SOURCE SOURCE RECEIVER RECEIVER RECEIVER z HDMI HDMI Hiermit wählen Sie die gewünschte Sprache des Bildschirmmenüs Um die Einstellung zu bestätigen, drücken Sie V-AUX V-AUX aus: Englisch (Grundeinstellung), Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch.

  • Seite 35: Automatische Optimierung Der Lautsprechereinstellungen (Ypao)

    SOURCE RECEIVER RECEIVER RECEIVER z HDMI HDMI Bei Einsatz der Funktion Yamaha Parametric room Acoustic V-AUX V-AUX Optimizer (YPAO; Parametrische Raumakustikoptimierung) misst • Wenn Sie eine Bi-Amping-Verbindung oder Zone2-Lautsprecher das Gerät die Abstände der angeschlossenen Lautsprecher von verwenden, stellen Sie „Endstufe Zuord.“ (S. 88) im „Setup“-Menü auf die...
  • Seite 36 1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Der folgende Bildschirm erscheint auf dem Fernseher. SOURCE SOURCE RECEIVER RECEIVER • Wenn Sie die Messung an mehreren Positionen durchführen, werden die HDMI HDMI Lautsprechereinstellungen für das Anhören von Surround-Sound in einem größeren Bereich optimiert.

  • Seite 37: Messung An Einer Hörposition (Einfachmessung)

    1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Messung an einer Hörposition SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl von (Einfachmessung) HDMI HDMI „Speichern/Abbr.“, und drücken Sie ENTER. Folgen Sie der nachstehenden Vorgehensweise, um die Messung V-AUX V-AUX Um die Messergebnisse zu speichern, verwenden...

  • Seite 38: Messung An Mehreren Hörpositionen (Mehrfachmessung)

    1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Messung an mehreren Hörpositionen SOURCE SOURCE RECEIVER RECEIVER Wenn die Messungen an den gewünschten (Mehrfachmessung) Positionen abgeschlossen sind, verwenden Sie die HDMI HDMI Cursortasten zur Auswahl von „ABBR.“, und Wenn „Mehrpunkt“...

  • Seite 39: Prüfen/Betrachten Der Messergebnisse

    1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup SOURCE SOURCE RECEIVER RECEIVER Ziehen Sie das YPAO-Mikrofon vom Gerät ab. Verwenden Sie die Cursortasten zur Auswahl eines HDMI HDMI Eintrags. Die Optimierung der Lautsprechereinstellungen ist damit V-AUX V-AUX abgeschlossen.

  • Seite 40: Laden Der Früheren Ypao-Einstellungen

    1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Laden der früheren YPAO-Einstellungen SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Wenn die manuell konfigurierten Lautsprechereinstellungen nicht richtig erscheinen, folgen Sie den unten angegebenen Schritten, V-AUX V-AUX um die manuellen Einstellungen zu verwerfen und wieder die vorhergehenden YPAO-Einstellungen zu laden.

  • Seite 41: Fehlermeldungen

    Das YPAO-Mikrofon kann keine Testtöne erkennen. um die Messung erneut zu starten. Tritt dieser Fehler wiederholt auf, wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. Folgen Sie den Bildschirmanweisungen, um die Messung erneut zu starten. Um die Messung abzubrechen, E-9: Anw.

  • Seite 42: Warnmeldungen

    1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Warnmeldungen Falls nach der Messung eine Warnmeldung erscheint, können Sie dennoch die Messergebnisse speichern, indem Sie die Bildschirmanweisungen befolgen. Wir empfehlen jedoch, YPAO erneut auszuführen, um das Gerät mit den optimalen Lautsprechereinstellungen zu betreiben. Warnmeldung Ursache Abhilfe...

  • Seite 43: Wiedergabe

    WIEDERGABE SOURCE SOURCE RECEIVER RECEIVER HDMI Grundlegende Bedienungsvorgänge bei der Wiedergabe V-AUX Eingangswahltasten AUDIO Eingangsauswahl auf dem Bildschirm Schalten Sie die am Gerät angeschlossenen externen TUNER Geräte (wie Fernseher oder BD-/DVD-Player) ein. PARTY PARTY HDMI OUT a Drücken Sie ON SCREEN. MAIN MAIN ZONE 2...

  • Seite 44: Auswählen Der Eingangsquelle Und Der Bevorzugten Einstellungen Mit Einem Tastendruck (Scene)

    SOURCE Auswählen der Eingangsquelle und der bevorzugten Einstellungen mit einem SOURCE SOURCE RECEIVER RECEIVER HDMI Tastendruck (SCENE) V-AUX Mit der SCENE-Funktion können Sie die zugeordnete Hören stereoskoper Schallfelder (CINEMA Eingangswahltasten AUDIO Eingangsquelle, das Klangprogramm, Compressed Music DSP 3D) Enhancer ein/aus sowie die HDMI-Ausgangsbuchse mit einem TUNER einzigen Tastendruck auswählen.

  • Seite 45: Auswählen Des Klangmodus

    Auswählen des Klangmodus SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Das Gerät ist mit einer Vielzahl von Klangprogrammen und Auswählen eines Klangprogramms/Surround-Dekoders auf V-AUX V-AUX Surround-Dekodern ausgestattet, die Ihnen ermöglichen, dem Bildschirm Wiedergabequellen mit Ihrem bevorzugten Klangmodus AUDIO AUDIO (wie Schallfeldeffekt oder Stereowiedergabe) wiederzugeben. a Drücken Sie ON SCREEN.

  • Seite 46: Erzeugen Von Stereoskopischen Schallfeldern (Cinema Dsp 3D)

    Wenn Sie an der Buchse PHONES einen Kopfhörer anschließen Das Gerät ist mit vielen Klangprogrammen ausgestattet, welche und ein Klangprogramm wählen oder einen Surround-Dekoder eine Yamaha-eigene DSP-Technologie verwenden (CINEMA DSP 3D). anschließen, können Sie Surround- oder Schallfeldeffekte wie Sie können hiermit auf einfache Weise Schallfelder echter Kino- beispielsweise ein mehrkanaliges Lautsprechersystem mit einem oder Konzertsäle in Ihrem Hörraum herstellen und natürliche,...

  • Seite 47: Passende Klangprogramme Für Filme (Movie)

    ■ ❑ ENTERTAINMENT Passende Klangprogramme für Filme (MOVIE) Die folgenden Klangprogramme sind für die Wiedergabe von Videoquellen wie Filmen, Dieses Programm ermöglicht dem Zuhörer, die volle Lebendigkeit von Fernsehprogrammen und Spielen optimiert. Sportübertragungen und leichten Unterhaltungsshows zu erleben. Bei Sportübertragungen werden die Stimmen des Kommentators und des Sports ❑...

  • Seite 48: Passende Klangprogramme Für Musik/Stereowiedergabe (Music)

    ■ Passende Klangprogramme für Musik/Stereowiedergabe (MUSIC) Die folgenden Klangprogramme sind für die Wiedergabe von Musikquellen optimiert. Sie können auch Stereowiedergabe auswählen. ❑ CLASSICAL Dieses Programm simuliert eine Konzerthalle in München mit etwa 2.500 Plätzen und eleganter Holzverkleidung. Ein feiner, schöner Nachhall verteilt Hall in Munich sich großzügig und schafft eine beruhigende Atmosphäre.

  • Seite 49: Unverarbeitete Wiedergabe

    ■ Unverarbeitete Wiedergabe Wiedergabe 2-kanaliger Signalquellen im SOURCE SOURCE RECEIVER RECEIVER Mehrkanalmodus (Surround-Dekoder) HDMI HDMI Sie können Eingangsquellen ohne jede Verarbeitung mit Der Surround-Dekoder ermöglicht die unverarbeitete, mehrkanalige Schallfeldeffekten wiedergeben. V-AUX V-AUX Wiedergabe von 2-kanaligen Quellen. Wenn eine mehrkanalige Quelle eingespeist wird, arbeitet der Dekoder auf die gleiche Weise ■...

  • Seite 50: Hören Mit Reinem High-Fidelity-Sound (Pure Direct)

    Hören mit reinem High-Fidelity-Sound Wiedergabe komprimierter Musiksignale SOURCE SOURCE RECEIVER RECEIVER (Pure Direct) mit verbessertem Klang (Compressed HDMI HDMI Music Enhancer) Wenn der Pure Direct-Modus aktiviert ist, gibt das Gerät die V-AUX V-AUX ausgewählte Signalquelle auf dem direktesten Signalweg wieder, AUDIO AUDIO um Rauschen und elektrische Geräusche von anderen...

  • Seite 51: Fm-/Am-Radio (Ukw/Mw) Hören

    FM-/AM-Radio (UKW/MW) hören SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können einen Radiosender einstellen, indem Sie seine Frequenz Auswahl einer Empfangsfrequenz V-AUX V-AUX angeben oder einen der gespeicherten Radiosender auswählen. AUDIO AUDIO Drücken Sie TUNER zum Anwählen von „TUNER“ • Die Radiofrequenzen hängen von dem Land oder Gebiet ab, in dem das Gerät TUNER als Eingangsquelle.

  • Seite 52: Speichern Ihrer Lieblings-Radiosender (Festsender)

    Speichern Ihrer Lieblings-Radiosender VOL. SOURCE SOURCE RECEIVER RECEIVER STEREO TUNED (Festsender) 02:Empty HDMI HDMI Sie können bis zu 40 Radiosender als Festsender speichern. V-AUX V-AUX „Empty“ (nicht in Gebrauch) oder die aktuell gespeicherte Frequenz Sobald Sie Sender gespeichert haben, können Sie diese bequem AUDIO AUDIO durch Auswählen ihrer Festsendernummern abrufen.

  • Seite 53: Abstimmung Per Radio Data System

    Abstimmung per Radio Data System SOURCE SOURCE RECEIVER RECEIVER • „Program Service“, „Program Type“, „Radio Text“ und „Clock Time“ werden HDMI HDMI (nur Modelle für Großbritannien und Europa) nicht angezeigt, wenn der Radiosender den Radio Data System-Dienst nicht anbietet. Radio Data System (Radio-Daten-System) ist ein V-AUX V-AUX Datenübertragungssystem, das in vielen Ländern für FM-Sender...

  • Seite 54: Bedienen Des Radios Am Fernseher

    Bedienen des Radios am Fernseher Menü Submenü Funktion SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI (nur Modelle für Großbritannien und Europa) Sie können am Fernseher die Radioinformationen betrachten oder Schaltet auf FM/AM um. einen Radiosender auswählen. V-AUX V-AUX Abstimmung Wählt eine Frequenz aus. Drücken Sie TUNER zum Anwählen von „TUNER“...

  • Seite 55: Durchsuchen-Bildschirm

    ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI V-AUX V-AUX AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO RADIO Festsenderliste Zeigt die Festsenderliste an. Verwenden Sie die Cursortasten zur Auswahl PROGRAM PROGRAM MUTE...

  • Seite 56: Wiedergabe Von Musik Vom Ipod

    Wiedergabe von Musik vom iPod Sie können Musik vom iPod über ein mit dem iPod geliefertes Anschließen eines iPod USB-Kabel am Gerät abspielen. Schließen Sie Ihren iPod über das mit dem iPod gelieferte USB-Kabel am Gerät an. • Es kann sein, dass ein iPod vom Gerät nicht erkannt wird, oder dass einige Funktionen nicht mit dem Modell oder der Version eines iPod kompatibel sind.

  • Seite 57: Wiedergabe Von Ipod-Inhalten

    ■ Wiedergabe von iPod-Inhalten Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Folgen Sie den hier angegebenen Schritten, um den iPod zu bedienen und die Wiedergabe zu starten. V-AUX V-AUX Sie können den iPod über das auf dem Fernsehbildschirm angezeigte Menü steuern. AUDIO AUDIO TUNER...

  • Seite 58: Bedienung Am Ipod Oder Mit Der Fernsteuerung (Einfacher Wiedergabemodus)

    ■ ■ Wiedergabe-Bildschirm Bedienung am iPod oder mit der SOURCE SOURCE RECEIVER RECEIVER Fernsteuerung (einfacher HDMI HDMI Wiedergabemodus) V-AUX V-AUX Drücken Sie MODE, um in den einfachen AUDIO AUDIO Wiedergabemodus zu schalten. TUNER TUNER Das Menü auf dem Fernsehbildschirm schaltet sich aus, PARTY PARTY HDMI OUT...

  • Seite 59: Einstellungen Für Wiederholung/Zufall

    ■ Einstellungen für Wiederholung/Zufall SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen Ihres iPod für Wiederholung/Zufall HDMI HDMI konfigurieren. V-AUX V-AUX AUDIO AUDIO • Während der einfachen Wiedergabe konfigurieren Sie die Einstellungen für Wiederholung/Zufall direkt an Ihrem iPod, oder drücken Sie MODE, um das Menü TUNER TUNER auf dem Fernsehbildschirm anzuzeigen und die nachstehenden Schritte zu befolgen.

  • Seite 60: Wiedergabe Von Auf Einem Usb-Speichergerät Gespeicherter Musik

    Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können am Gerät Musikdateien wiedergeben, die sich auf V-AUX V-AUX einem USB-Speichergerät befinden. Lesen Sie auch die • Wenn sich viele Dateien auf dem USB-Speichergerät befinden, kann es eine Bedienungsanleitungen des USB-Speichergeräts für weitere Weile dauern, bis sie geladen sind.
  • Seite 61 ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines HDMI HDMI Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, V-AUX V-AUX und der Wiedergabe-Bildschirm wird angezeigt. AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT...
  • Seite 62 ■ ■ Wiedergabe-Bildschirm Einstellungen für Wiederholung/Zufall SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Wiederholung/Zufall für die HDMI HDMI Wiedergabe von Inhalten eines USB-Speichergeräts konfigurieren. V-AUX V-AUX Wenn „USB“ als Eingangsquelle ausgewählt ist, AUDIO AUDIO drücken Sie OPTION. TUNER TUNER PARTY PARTY...

  • Seite 63: Wiedergabe Von Auf Media-Servern (Pcs/Nas) Gespeicherter Musik

    Wiedergabe von auf Media-Servern (PCs/NAS) gespeicherter Musik SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können auf dem Gerät Musikdateien abspielen, die auf Ihrem Wiedergabe von Musikinhalten vom V-AUX V-AUX Computer oder DLNA-kompatiblen NAS gespeichert sind. Computer AUDIO AUDIO Folgen Sie den hier angegebenen Schritten, um •...
  • Seite 64 ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines HDMI HDMI Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, V-AUX V-AUX und der Wiedergabe-Bildschirm wird angezeigt. AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT...
  • Seite 65 ■ ■ Wiedergabe-Bildschirm Einstellungen für Wiederholung/Zufall SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Wiederholung/Zufall für die HDMI HDMI Wiedergabe von Computer-Musikinhalten konfigurieren. V-AUX V-AUX Wenn „SERVER“ als Eingangsquelle ausgewählt ist, AUDIO AUDIO drücken Sie OPTION. TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT...

  • Seite 66: Internetradio Hören

    Internetradio hören SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können alle Internetradiosender weltweit hören. Drücken Sie mehrmals NET, um „NET RADIO“ als V-AUX V-AUX Sie können das Internetradio über das auf dem Fernsehbildschirm Eingangsquelle auszuwählen. angezeigte Menü steuern. AUDIO AUDIO Der Durchsuchen-Bildschirm wird auf dem Fernseher TUNER TUNER...
  • Seite 67 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI V-AUX V-AUX AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO RADIO Wiedergabe-Anzeige Wiedergabe-Anzeige Name der Liste PROGRAM PROGRAM MUTE MUTE VOLUME VOLUME...

  • Seite 68: Wiedergabe Von Musik Von Itunes/Ipod Über Ein Netzwerk (Airplay)

    Wiedergabe von Musik von iTunes/iPod über ein Netzwerk (AirPlay) Mit der AirPlay-Funktion können Sie Musik von iTunes/vom iPod Wiedergabe von Musikinhalten von über ein Netzwerk am Gerät abspielen. iTunes/iPod iTunes Folgen Sie den unten angegebenen Schritten, um iTunes-/iPod-Musikinhalte am Gerät abzuspielen. Router Schalten Sie das Gerät ein, und starten Sie iTunes Gerät...
  • Seite 69 Menü Submenü Funktion SOURCE SOURCE RECEIVER RECEIVER • Der Wiedergabebildschirm ist nur verfügbar, wenn Ihr Fernseher über HDMI mit Setzt nach dem Pausieren die Wiedergabe fort. HDMI HDMI dem Gerät verbunden ist. Wieder- Stoppt vorübergehend die Wiedergabe. V-AUX V-AUX gabes- teuerung Springt vorwärts/rückwärts während der •...

  • Seite 70: Wiedergabe Von Musik In Mehreren Räumen (Multi-Zone-Funktion)

    Wiedergabe von Musik in mehreren Räumen (Multi-Zone-Funktion) ■ Mit der Multi-Zone-Funktion können Sie gleichzeitig verschiedene Verwendung des integrierten Verstärkers Eingangsquellen in dem Raum, in dem sich das Gerät befindet Schließen Sie die in Zone2 aufgestellten Lautsprecher mit (Hauptzone), und in einem anderen Raum wiedergeben (Zone2). Lautsprecherkabeln am Gerät an.

  • Seite 71: Verwendung Eines Externen Verstärkers

    ■ ■ Verwendung eines externen Verstärkers Bedienung des Geräts von Zone2 aus (Fernverbindung) Schließen Sie den in Zone2 aufgestellten externen Verstärker (mit Lautstärkeregelung) über ein Stereo-Cinchkabel am Gerät an. Sie können das Gerät und externe Geräte über die mitgelieferte Fernbedingung von Zone2 aus bedienen, wenn Sie einen Gerät (Rückseite) Infrarotsignalempfänger/-sender an den Buchsen REMOTE IN/OUT des Geräts anschließen.

  • Seite 72: Steuern Von Geräten In Zone2

    RECEIVER RECEIVER RECEIVER z Ein Infrarotsignalsender wird nicht benötigt, wenn Sie Produkte von HDMI HDMI Yamaha verwenden, die (wie dieses Gerät) Fernverbindungen V-AUX Stellen Sie MAIN/ZONE2 auf „ZONE2“ ein. unterstützen. Sie können Fernbedienungssignale übertragen, V-AUX AV 5–6 indem Sie die Buchsen REMOTE IN/OUT über Kabel mit AUDIO 1–2...

  • Seite 73: Wiedergabe Derselben Quelle In Mehreren Räumen (Party-Modus)

    ■ Wiedergabe derselben Quelle in mehreren SOURCE SOURCE RECEIVER RECEIVER Starten Sie am externen Gerät die Wiedergabe, Räumen (Party-Modus) HDMI HDMI oder wählen Sie einen Radiosender aus. Der Party-Modus ermöglicht Ihnen, in Zone2 dieselbe Musik Einzelheiten zur Wiedergabe finden Sie in der V-AUX V-AUX wiederzugeben, die in der Hauptzone wiedergegeben wird.

  • Seite 74: Betrachten Des Aktuellen Status

    Betrachten des aktuellen Status SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Umschalten der Informationen auf dem Eingangsquellen- V-AUX V-AUX Eintrag Frontblende-Display gruppe AUDIO AUDIO Song (Name des Titels), Album (Name des Albums), Station (Name des Senders), DSP Program (Name NET RADIO Drücken Sie INFO.

  • Seite 75: Konfigurieren Der Wiedergabeeinstellungen Für Verschiedene Wiedergabequellen (Optionen -Menü)

    Konfigurieren der Wiedergabeeinstellungen für verschiedene Wiedergabequellen (Optionen -Menü) Sie können getrennte Wiedergabeeinstellungen für verschiedene Wiedergabequellen Einträge im Optionen-Menü konfigurieren. Dieses Menü steht im Frontblende-Display (oder auf dem Fernsehbildschirm) zur Verfügung, so dass Sie die Einstellungen bequem während der Wiedergabe konfigurieren können. •...

  • Seite 76: Klangregelung (Tone Control)

    ■ ■ Klangregelung (Tone Control) CINEMA DSP 3D-Modus (CINEMA DSP 3D) Stellt den Pegel des oberen (Treble) und des unteren Frequenzbereichs (Bass) des Aktiviert/deaktiviert den CINEMA DSP 3D (S. 46). Wenn diese Funktion auf „Ein“ gestellt ist, arbeitet CINEMA DSP 3D entsprechend den ausgewählten Klangprogrammen Klangs ein.
  • Seite 77 ■ ❑ Subwooferanpassung (SW.Trim) Erweitertes Surround (EXTD Surround) Stellt die Subwoofer-Lautstärke fein ein. Wählt aus, wie 5.1- bis 7.1-kanalige Quellen wiedergegeben werden, wenn hintere Surround-Lautsprecher verwendet werden. Einstellbereich Einstellungen –6,0 dB bis +6,0 dB (in Schritten von 0,5 dB) Grundeinstellung Es wird automatisch der am besten geeignete Decoder ausgewählt, wenn ein Mehrkanalsignal zugeführt wird, das Signale für hintere 0,0 dB...

  • Seite 78: Konfigurationen

    KONFIGURATIONEN Konfigurieren von Eingangsquellen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Eingang-Menü) Sie können die Einstellungen für die Eingangsquellen mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, und drücken Sie ENTER.

  • Seite 79: Umbenennen/Icon Auswahl

    ■ ■ Umbenennen/Icon Auswahl Audio-Eingang Ändert den Namen und das Symbol der Eingangsquelle, die auf dem Kombiniert die Videobuchse der gewählten Eingangsquelle mit Audiobuchsen anderer Frontblende-Display oder dem Fernsehbildschirm angezeigt werden. Eingangsquellen. Verwenden Sie diese Funktion beispielsweise in folgenden Fällen. Eingangsquellen •...

  • Seite 80: Lautstärkekopplung

    ■ Lautstärkekopplung Konfigurieren der SCENE-Funktion (Szene-Menü) Aktiviert/Deaktiviert die Lautstärkeregelung von iTunes/iPod über AirPlay. Eingangsquellen Sie können die Einstellungen der SCENE-Funktion (S. 44) über den AirPlay Fernsehbildschirm ändern. Einstellungen Drücken Sie ON SCREEN. Aktiviert/Deaktiviert die Lautstärkeregelung von iTunes/iPod. Eingeschränkt Aktiviert die Lautstärkeregelung von iTunes/iPod im eingeschränkten Verwenden Sie die Cursortasten zur Auswahl von „Szene“, (Grundeinstellung) Bereich (–80 dB bis 0 dB und Stummschaltung).

  • Seite 81: Einträge Im Szene-Menü

    ■ Laden Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, Lädt die für die ausgewählte Szene gespeicherten Einstellungen. und drücken Sie ENTER. Wählen Sie „DETAIL“, um die SCENE-Wiedergabekopplung zu konfigurieren oder die Szenenzuweisungen zu betrachten. ❑ Gerätesteuer. Ruft eine ausgewählte Szene ab und startet deren Wiedergabe auf einem externen Gerät, das über HDMI am Gerät angeschlossen ist.

  • Seite 82: Konfigurieren Von Klangprogrammen/Surround-Dekodern (Klangprogramm -Menü)

    ■ Umbenennen/Icon Auswahl Konfigurieren von Klangprogrammen/ Ändert den Namen und das Symbol der Szene, die auf dem Frontblende-Display oder Surround-Dekodern (Klangprogramm -Menü) dem Fernsehbildschirm angezeigt werden. ■ Vorgehensweise für das Setup Sie können die Einstellungen des Klangprogramms mit Hilfe des Fernsehbildschirms ändern.

  • Seite 83: Klangprogramm-Menüeinträge

    Klangprogramm-Menüeinträge Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. • Die verfügbaren Einträge hängen vom gewählten Klangprogramm oder Surround-Dekoder ab. ■ Einstellungen für Klangprogramme Eintrag Funktion Einstellungen bPro Logic*, bPLIIx Movie (bPLII Movie), bPLIIx Music* (bPLII Music*), bPLIIx Wählt einen in Kombination mit dem Game* (bPLII Game*), Neo:6...

  • Seite 84: Einstellungen Für Dekoder

    ■ Einstellungen für Dekoder Eintrag Funktion Einstellungen Die folgenden Einträge sind verfügbar, wenn Sie „Dekodertyp“ bei „Surround Decoder“ 1,0 s bis 5,0 s auf „bPLIIx Music“ oder „Neo:6 Music“ einstellen. Stellt die Abklingzeit des hinteren Höher, um den Nachhall zu Nachhallzeit Hallklangs ein.

  • Seite 85: Konfigurieren Verschiedener Funktionen (Setup-Menü)

    Konfigurieren verschiedener Funktionen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Setup-Menü) Sie können die verschiedenen Funktionen des Geräts mit Hilfe des auf dem Fernsehbildschirm angezeigten Menüs konfigurieren. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Setup“, und drücken Sie ENTER.

  • Seite 86: Einträge Im Setup-Menü

    Einträge im Setup-Menü Menü Eintrag Funktion Seite Automatisches Optimiert automatisch die Lautsprechereinstellungen (YPAO). Setup Endstufe Zuord. Wählt ein Lautsprechersystem aus. Front Wählt die Größe der Front-Lautsprecher. Center Wählt aus, ob ein Center-Lautsprecher angeschlossen ist, sowie dessen Größe. Surround Wählt aus, ob Surround-Lautsprecher angeschlossen sind, sowie deren Größe. Surround Back Wählt aus, ob hintere Surround-Lautsprecher angeschlossen sind, sowie deren Größe.
  • Seite 87 Menü Eintrag Funktion Seite IP Adresse Konfiguriert die Netzwerkparameter (wie IP-Adresse). Wählt aus, ob die Funktion, mit der das Gerät von anderen Netzwerkgeräten eingeschaltet werden kann, Netzwerk Standby aktiviert oder deaktiviert werden soll. Netzwerk MAC Adresse Filter Setzt einen MAC-Adressenfilter, um den Zugriff anderer Netzwerkgeräte auf das Gerät zu beschränken. Bearbeitet den Netzwerknamen (den Gerätenamen im Netzwerk), der bei anderen Geräten im Netzwerk Netzwerkname angezeigt wird.

  • Seite 88: Lautsprecher (Manuelles Setup)

    ❑ Front Lautsprecher (Manuelles Setup) Wählt die Größe der Front-Lautsprecher. Konfiguriert die Lautsprechereinstellungen manuell. Einstellungen Wählen Sie diese Option für große Lautsprecher. Groß Die Front-Lautsprecher liefern alle Frequenzkomponenten der Tonausgabe der Front-Kanäle. Wählen Sie diese Option für kleine Lautsprecher. Klein Der Subwoofer gibt dann tieffrequente Anteile der Front-Kanäle (Grundeinstellung) wieder (konfigurierbar in „Übernahm.

  • Seite 89: Extra Bass

    ❑ Surround Back ❑ Subwoofer Wählt aus, ob hintere Surround-Lautsprecher angeschlossen sind, sowie deren Größen. Wählt aus, ob ein Subwoofer angeschlossen ist, sowie dessen Phase. Einstellungen Einstellungen Wählen Sie diese Option, wenn ein Subwoofer angeschlossen Wählen Sie diese Option, wenn ein großer Lautsprecher Normal ist (Phase nicht invertiert).
  • Seite 90 ■ Abstand ■ Manuelle Equalizer-Einstellung Stellt den Abstand zwischen den einzelnen Lautsprechern und der Hörposition ein, Stellen Sie „Param. EQ“ auf „Manuell“, und drücken Sie ENTER. damit der Ton von den Lautsprechern gleichzeitig die Hörposition erreicht. Wählen Sie Drücken Sie erneut ENTER, um den Bildschirm zur Bearbeitung des Namens zunächst die Entfernungseinheit aus, „Meter“...

  • Seite 91: Ton

    ■ ❑ Auswahl Auto/Manuell Testton Wählt die Methode, um die Verzögerung zwischen der Video- und Audioausgabe Aktiviert/deaktiviert die Testton-Ausgabe. Die Testton-Ausgabe hilft Ihnen, die einzustellen. Lautsprecherbalance oder den Equalizer einzustellen, während Sie die Wirkung der Einstellungen prüfen. Einstellbereich Einstellungen Stellt die Verzögerung zwischen der Video- und Audioausgabe automatisch ein, wenn am Gerät über HDMI ein Fernseher angeschlossen Auto Aus (Grundeinstellung) Es werden keine Testtöne ausgegeben.

  • Seite 92: Maximale Lautstärke

    ■ Maximale Lautstärke Bild Stellt die maximale Lautstärke ein, um übermäßige Lautstärken zu verhindern. Konfiguriert die Einstellungen für die Bildausgabe. Einstellbereich –30,0 dB bis +15,0 dB (in Schritten von 5,0 dB), +16,5 dB Grundeinstellung +16,5 dB ■ Grundlautstärke Stellt die Grundlautstärke beim Einschalten des Receivers ein. Einstellungen ■...

  • Seite 93: Hdmi

    ❑ Seitenverhältnis HDMI Wählt ein Seitenverhältnis für die Ausgabe von HDMI-Videosignalen aus, wenn Konfiguriert die HDMI-Einstellungen. „Videomodus“ auf „Verarbeitung“ gestellt ist. Einstellungen Unverändert Das Seitenverhältnis wird nicht automatisch umgewandelt. (Grundeinstellung) 4:3-Videosignale werden von einem 16:9-Fernsehgerät mit schwarzen 16:9 Normal Streifen zu beiden Seiten des Bildschirms dargestellt. •...

  • Seite 94: Standby Durchleitung

    ❑ ARC ❑ HDMI OUT1, HDMI OUT2 Aktiviert/deaktiviert ARC (S. 21), wenn „HDMI-Einstellung“ auf „Ein“ gestellt ist. Aktiviert/deaktiviert die Audioausgabe über einen an der Buchse HDMI OUT angeschlossenen Fernseher. Einstellungen Einstellungen Deaktiviert ARC. Aus (Grundeinstellung) Deaktiviert die Audioausgabe über den Fernseher. Ein (Grundeinstellung) Aktiviert ARC.

  • Seite 95: Netzwerk

    Netzwerk Um die Änderungen zu speichern, wählen Sie mit den Cursortasten „OK“ aus und drücken ENTER. Konfiguriert die Netzwerkeinstellungen. Um das Menü zu verlassen, drücken Sie ON SCREEN. ■ Netzwerk Standby Wählt aus, ob das Gerät von anderen Netzwerkgeräten aus eingeschaltet werden kann oder nicht (Netzwerkbereitschaft).

  • Seite 96: Multi-Zone

    ■ Netzwerkname Multi-Zone Bearbeitet den Netzwerknamen (den Gerätenamen im Netzwerk), der bei anderen Konfiguriert die Mehrzoneneinstellungen. Geräten im Netzwerk angezeigt wird. ■ Vorgehensweise Drücken Sie ENTER, um den Bildschirm zur Bearbeitung des Namens aufzurufen. Verwenden Sie die Cursortasten und ENTER zum Umbenennen, und wählen Sie „EINGABE“, um den Eintrag zu bestätigen.

  • Seite 97: Funktion

    ■ Zone2 Ein Funktion Konfiguriert die Zone2-Einstellungen. Konfiguriert die Funktionen, welche die Bedienung des Geräts erleichtern. ❑ Maximale Lautstärke Stellt die maximale Lautstärke der Zone2 ein, um übermäßige Lautstärken zu verhindern. Einstellbereich –30,0 dB bis +15,0 dB (in Schritten von 5,0 dB), +16,5 dB Grundeinstellung +16,5 dB •...

  • Seite 98: Trigger-Ausgang

    * Außer den Modellen für USA und Kanada Wählt aus, wie die Leistung für das an der Buchse DC OUT angeschlossene Einstellungen Yamaha-AV-Zubehör zur Verfügung gestellt wird. Bricht die Übertragung des elektronischen Signals ab, wenn Sie auf Einstellungen die bei dieser Option festgelegte Eingangsquelle umschalten.

  • Seite 99: Eco

    ■ Speicherschutz Verhindert versehentliche Änderungen an den Einstellungen. Konfiguriert die Einstellungen für die Stromversorgung. Einstellungen Die Einstellungen werden nicht geschützt. (Grundeinstellung) Aktiv Die Einstellungen werden geschützt, bis „Aus“ ausgewählt wird. • Wenn „Speicherschutz“ auf „Aktiv“ eingestellt ist, wird das folgende Symbol (o) auf dem Menübildschirm angezeigt.

  • Seite 100: Sprache

    Sprache Ablesen von Informationen über das Gerät (Information-Menü) Wählt eine Sprache für die Bildschirmmenüs aus. Sie können Informationen über das Gerät am Fernsehbildschirm betrachten. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Information“, und drücken Sie ENTER. Einstellungen English (Grundeinstellung) Englisch 日本語...

  • Seite 101: Arten Von Informationen

    ■ Arten von Informationen Netzwerk Zeigt die Netzwerkinformationen des Geräts an. ■ Audiosignal IP Adresse IP-Adresse Subnetzmaske Teilnetzmaske Zum Anzeigen von Informationen über das aktuelle Audiosignal. Std.-Gateway Die IP-Adresse des Standard-Gateways Format Audioformat des Eingangssignals DNS Server (P) Die IP-Adresse des primären DNS-Servers Die Anzahl der Quellkanäle im Eingangssignal DNS Server (S) Die IP-Adresse des sekundären DNS-Servers...

  • Seite 102: Konfigurieren Der Systemeinstellungen (Advanced Setup-Menü)

    Ändern Sie die Fernbedienungs-ID des Geräts so, dass sie der ID der Fernbedienung Drücken Sie STRAIGHT zur Auswahl einer Einstellung. entspricht (Grundeinstellung: ID1). Wenn Sie mehrere Yamaha AV-Receiver einsetzen, Drücken Sie MAIN ZONE z, um das Gerät in den Bereitschaftsmodus können Sie jeder Fernbedienung eine eindeutige Fernbedienungs-ID für den...

  • Seite 103: Ändern Der Einstellung Für Die Fm-/Am-Frequenzschrittweite (Tu)

    Ändern der Einstellung für die Aufheben der Begrenzung für FM-/AM-Frequenzschrittweite (TU) HDMI-Video-Ausgangssignale (MON.CHK) (nur Modell für Asien und Universalmodell) MON.CHK FM50/AM9 Das Gerät erkennt automatisch die von einem an der Buchse HDMI OUT angeschlossenen Fernseher unterstützten Auflösungen. Ändern Sie die Einstellung des Geräts für die Frequenzschrittweite der FM-/AM-Frequenzabstimmung je nach Ihrem Land oder Ihrer Region.

  • Seite 104: Aktualisieren Der Firmware (Update)

    UPDATE Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen oder Produktverbesserungen veröffentlicht. Updates können von der Yamaha-Website heruntergeladen werden. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das Netzwerk herunterladen. Einzelheiten hierzu finden Sie in den mit Updates bereitgestellten Informationen.

  • Seite 105: Steuerung Anderer Geräte Über Die Fernbedienung

    SOURCE zweimal. TOP MENU TOP MENU POP-UP/MENU POP-UP/MENU • In der Standardeinstellung des Geräts ist der Verstärker-Code (Yamaha: 5098) für Wenn es sechsmal blinkt, ist die Speicherung fehlgeschlagen. alle Eingangswahltasten eingestellt. Mit dieser Einstellung können Sie am Gerät OPTION OPTION...

  • Seite 106: Speichern Der Fernbedienungs-Codes Für Abspielgeräte

    Speichern der Fernbedienungs-Codes für SOURCE RECEIVER SOURCE z Abspielgeräte • Näheres zur Speicherung eines Fernbedienungs-Codes unter einer SCENE-Taste SOURCE HDMI lesen Sie „Konfigurieren von Szenenzuordnungen“ (S. 44). RECEIVER Sie können externe Geräte mit der Fernbedienung des Geräts V-AUX ■ Bedienung von Abspielgeräten bedienen, wenn Sie deren Fernbedienungs-Codes eingegeben Eingangswahltasten haben.

  • Seite 107: Programmierung Von Anderen Fernbedienungen Aus (Lernfunktion)

    Programmierung von anderen SOURCE RECEIVER RECEIVER Führen Sie jeden der folgenden Schritte innerhalb SOURCE z Fernbedienungen aus (Lernfunktion) SOURCE HDMI HDMI von 10 Sekunden aus. (nur chinesisches, koreanisches, britisches und europäisches Modell) a Drücken Sie an diesem Gerät eine der folgenden Tasten, der Sie V-AUX V-AUX Die Fernbedienung des Geräts kann die Fernbedienungssignale...

  • Seite 108: Löschen Von Funktionen, Die Von Anderen Fernbedienungen Erlernt Wurden

    ■ Löschen von Funktionen, die von anderen Löschen der Zuweisungen einzelner SOURCE SOURCE RECEIVER RECEIVER Eingangssignalquellen Fernbedienungen erlernt wurden HDMI (nur chinesisches, koreanisches, britisches und europäisches Modell) V-AUX Drücken Sie CODE SET. Eingangswahltasten SOURCE blinkt zweimal. AUDIO ■ Zuweisung einzelner Tasten löschen Jeder der nachfolgend beschriebenen Schritte muss TUNER innerhalb von 1 Minute durchgeführt werden.

  • Seite 109: Zurücksetzen Der Fernbedienungs-Codes

    Zurücksetzen der Fernbedienungs-Codes SOURCE SOURCE RECEIVER RECEIVER HDMI Sie können den gespeicherten Fernbedienungs-Code jeder einzelnen Eingangswahltaste zurücksetzen. V-AUX Eingangswahltasten Drücken Sie CODE SET. AUDIO SOURCE blinkt zweimal. TUNER PARTY PARTY HDMI OUT HDMI OUT MAIN MAIN ZONE 2 ZONE 2 Jeder der nachfolgend beschriebenen Schritte muss innerhalb von 1 Minute durchgeführt werden.

  • Seite 110: Aktualisieren Der Firmware Des Geräts Über Das Netzwerk

    Aktualisieren der Firmware des Geräts über das Netzwerk SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen Wenn „Update Success Please Power Off!“ im V-AUX V-AUX oder Produktverbesserungen veröffentlicht. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das Frontblende-Display angezeigt wird, drücken Sie AUDIO...

  • Seite 111: Anhang

    Anfangslautstärke festlegen möchten, verwenden Sie „Grundlautstärke“ im „Setup“-Menü, um die Lautstärke beim Einschalten des Receivers festzulegen (S. 92). Wenn Sie mehrere Produkte von Yamaha verwenden, kann die mitgelieferte Sie können auch die Anfangslautstärke für Zone2 einstellen (S. 97). Fernbedienung auch mit anderen Produkten von Yamaha funktionieren, oder andere Fernbedienungen können das Gerät fernbedienen.

  • Seite 112: Problembehebung

    Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist, oder wenn die nachfolgenden Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst. Prüfen Sie zunächst folgende Dinge: a Die Netzkabel von Gerät, Fernseher und Abspielgeräten (wie BD-/DVD-Player) sind sicher an einer Wandsteckdose...
  • Seite 113 Problem Ursache Abhilfe Das Gerät befindet sich außerhalb der Reichweite der Fernbedienung. Betätigen Sie die Fernbedienung innerhalb des Betriebsbereichs (S. 5). Die Batterien sind schwach. Ersetzen Sie die Batterien durch neue. Der Fernbedienungssensor des Geräts ist direktem Sonnenlicht Ändern Sie den Lichteinfallwinkel, oder positionieren Sie das Gerät neu. Die Bedienung des Geräts per Fernbedienung oder starkem Kunstlicht ausgesetzt.

  • Seite 114: Ton

    Problem Ursache Abhilfe Es wurde eine andere Eingangsquelle ausgewählt. Wählen Sie mit einer der Eingangswahltasten die entsprechende Eingangsquelle. Einige digitale Audioformate lassen sich am Gerät nicht wiedergeben. Um das Es werden Signale empfangen, die das Gerät nicht wiedergeben Kein Ton. Audioformat des Eingangssignals zu prüfen, verwenden Sie „Audiosignal“...

  • Seite 115: Bild

    Problem Ursache Abhilfe Der Fernseher ist so eingestellt, dass der Ton aus den Ändern Sie die Audio-Ausgabeeinstellungen Ihres Fernsehers, so dass der Fernsehlautsprechern kommt. Fernsehton von den am Gerät angeschlossenen Lautsprechern ausgegeben wird. Ein Fernseher, der ARC nicht unterstützt, ist nur über ein Verwenden Sie ein optisches Digitalkabel zum Herstellen der Audioverbindung HDMI-Kabel mit dem Gerät verbunden.

  • Seite 116: Fm-/Am-Radioempfang

    FM-/AM-Radioempfang Problem Ursache Abhilfe Stellen Sie die Höhe oder Ausrichtung der FM-Antenne neu ein, oder stellen Sie Es sind Mehrweginterferenzen vorhanden. sie an einer anderen Position auf. Stellen Sie „FM-Modus“ im „Optionen“-Menü auf „Mono“ ein, um monauralen Der FM-Empfang ist schwach oder verrauscht. FM-Radioempfang zu wählen (S.

  • Seite 117: Usb Und Netzwerk

    USB und Netzwerk Problem Ursache Abhilfe Das USB-Gerät ist nicht richtig an der Buchse USB Schalten Sie das Gerät aus, schließen Sie Ihr USB-Gerät erneut an und schalten angeschlossen. Sie das Gerät wieder ein. Das Gerät erkennt das USB-Gerät nicht. Das USB-Gerät hat ein anderes Dateisystem als FAT16 oder FAT32.

  • Seite 118: Fehleranzeigen Im Frontblende-Display

    Lautsprechern an. Internal Error Ein interner Fehler ist aufgetreten. Wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. MHL Overloaded Ein Überstrom fließt durch das MHL-kompatible mobile Gerät. Schalten Sie das Gerät aus und prüfen Sie die Verbindung zwischen diesem und dem mobilen Gerät.

  • Seite 119: Ideale Anordnung Der Lautsprecher

    Ideale Anordnung der Lautsprecher Verwenden Sie diese Abbildung als Vorschlag. Sie müssen die Lautsprecheranordnung in der Abbildung nicht exakt befolgen. 0,5 bis 1 m 0,5 bis 1 m 1,8 m 1,8 m Leicht einwärts drehen, Leicht einwärts drehen, um um Wandreflektionen Wandreflektionen zu reduzieren.

  • Seite 120: Glossar

    Glossar Audio-Informationen DTS Digital Surround DTS Digital Surround ist ein von DTS, Inc. entwickeltes komprimiertes digitales Audioformat, das 5.1-Kanal-Audio unterstützt. Diese Technologie wird auf den meisten DVD-Disks für Audio verwendet. ■ Audio-Dekodierungsformat DTS Express DTS Express ist ein komprimiertes, digitales Audioformat, das 5.1-Kanal-Audio unterstützt und eine höhere Dolby Digital Kompressionsrate als das von DTS, Inc.

  • Seite 121: Hdmi- Und Video-Informationen

    HDMI- und Video-Informationen PCM (Pulse Code Modulation) PCM ist ein Signalformat, unter dem ein analoges Audiosignal unkomprimiert digitalisiert, aufgezeichnet und übertragen wird. Diese Technologie ist die Grundlage aller anderen Audioformate. Diese Technologie Component-Video-Signal wird als verlustloses Audioformat namens Linear PCM für Audiodaten auf vielen Medien verwendet, Beim Component-Video-Signalsystem wird das Videosignal in das Y-Signal für Luminanz (Helligkeit) und die einschließlich CDs und BDs (Blu-ray-Disks).

  • Seite 122: Technologien Von Yamaha

    Lautsprecher) sehr unterschiedlich sein können, ist es unvermeidbar, dass auch Unterschiede im wahrgenommenen Klang auftreten. Aufgrund eine großen Menge von Messdaten bietet die eigene DSP-Technologie CINEMA DSP von Yamaha die audiovisuelle Erfahrung eines Kinosaals in Ihrem Zuhause. CINEMA DSP 3D Die tatsächlich gemessenen Schallfelddaten enthalten die Information über die Höhe der Klangbilder.

  • Seite 123: Video-Signalfluss

    Video-Signalfluss ■ Videoumwandlungstabelle Videosignale, die von einem Videogerät an das Gerät gesendet werden, werden wie unten gezeigt an einen Fernseher ausgegeben. • Unter „Videomodus“ (S. 92) im „Setup“-Menü können Sie die Auflösung und das Bildseitenverhältnis auswählen, das für die Berechnung der Videoausgabe für den HDMI-Ausgang angewendet wird.

  • Seite 124: Informationen Über Hdmi

    (Beispiel) Informationen über HDMI HDMI- HDMI- Steuerung Steuerung HDMI-Steuerung HDMI-Steuerung ermöglicht eine Bedienung externer Geräte über HDMI. Wenn Sie Die Wiedergabe Das Abspielgerät wird eingeschaltet startet einen Fernseher anschließen, der HDMI-Steuerung über dieses Gerät per HDMI-Kabel und dessen Videosignal wird angezeigt.

  • Seite 125: Hdmi-Signalkompatibilität

    HDMI-Signalkompatibilität Prüfen Sie durch Ein-/Ausschalten oder Lautstärkeregelung an der Fernbedienung des Fernsehers, ob das Gerät richtig mit dem Audiosignale Fernseher synchronisiert ist. Audiosignaltyp Audiosignalformat Kompatible Medien (Beispiel) 2-Kanal, 32 bis 192 kHz, 2-Kanal-Linear-PCM CD, DVD-Video, DVD-Audio • Wenn die HDMI-Steuerfunktion nicht richtig funktioniert, probieren Sie es damit, das Netzkabel des 16/20/24-Bit Fernsehers in Schritt 2 herauszuziehen und in Schritt 3 erneut anzuschließen.

  • Seite 126: Referenzabbildung (Rückseite)

    Referenzabbildung (Rückseite) TRIGGER OUT RS-232C 0.1A DC OUT NETWORK HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6 HDMI 7 HDMI OUT 0.5A (BD/DVD) (NET) AC IN EXTRA SP ZONE2/F.PRESENCE REMOTE OPTICAL VIDEO (TV) COMPONENT VIDEO COAXIAL (RADIO) ANTENNA SPEAKERS...

  • Seite 127: Warenzeichen

    „x.v.Color“ ist ein Warenzeichen der Sony Corporation. „Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass ein elektronisches Zubehör „SILENT CINEMA“ ist ein Warenzeichen der Yamaha Corporation. speziell konstruiert ist, sodass es entsprechend mit einem iPod, iPhone oder iPad verbunden werden kann, und vom Entwickler zertifiziert wurde, um die Standards von Apple zu erfüllen.

  • Seite 128: Technische Daten

    Technische Daten Eingangsbuchsen • Video • Audio-Format MONITOR OUT - Dolby TrueHD • Audio analog - Component x 1 - Dolby Digital Plus [Modelle für USA und Kanada] - Composite x 1 - Dolby Digital Audio x 5 (AV 5–6, AUDIO 1–2, V-AUX) AV OUT - DTS-HD Master Audio [Andere Modelle]...
  • Seite 129 • Maximale Effektive Ausgangsleistung (JEITA, 1 kHz, 10% THD, 8 ) Netzwerk • Signal-Rauschabstand (IHF-A-Schaltung) PHONO (Eingang kurzgeschlossen 5 mV, AV OUT) [chinesisches, asiatisches sowie Universalmodell] • PC-Client-Funktion [Außer den Modellen für USA und Kanada]..81 dB oder mehr Front L/R ..............160 W/Kan. •...

  • Seite 130: Allgemeines

    Allgemeines • Video-Signal-Rauschabstand......50 dB oder mehr • Frequenzgang des Monitorausgangs • Netzspannung/-frequenz Component ..........5 Hz bis 60 MHz, –3 dB [Modelle für USA und Kanada] ....120 V (U~), 60 Hz [Universalmodell]..110 bis 120/220 bis 240 V (U~), 50/60 Hz FM-Sektion [Modell für China].........

  • Seite 131: Index

    Index Symbole Anpassung Lautstärke (Optionen-Menü) Bildschirm-Einstellung (Funktion, Setup-Menü) Anschließen (Audiogeräte) Bildschirmmenü Exclamation mark (!) Anschließen (iPod) Bitrate (Audiosignal, Information-Menü) Taste ★ Anschließen (Lautsprecher) Bitstream Schlosssymbol (o) Anschließen (Lautsprecherkabel) Buchse AV OUT Ziffern Anschließen (Videogeräte) Buchse DC OUT 2.1-Kanal-System (Lautsprecheraufstellung) Anschließen der Lautsprecher Buchse MHL 2ch Stereo (Klangprogramm) Anschließen eines Fernsehgeräts...
  • Seite 132 Compressed Music Enhancer Format (Server) Computer (Anschließen) Format (USB-Speichergerät) ECO (Setup-Menü) Computer (Wiedergabe) Frequenzschrittweite einstellen ECO-Modus (ECO, Setup-Menü) (UKW/MW-Radioempfang) Einfachmessung (YPAO) Front (Lautsprecher, Setup-Menü) Eingang-Menü DC OUT (Funktion, Setup-Menü) Front Präsenz (Lautsprecher, Setup-Menü) Eingang-Menü, Liste der Einträge Decoder Off (Information im Frontblende-Display) Front/Rear Balance (Klangprogramm-Menü) Eingangsanpassung (Optionen-Menü) Dekodermodus (Eingang-Menü)
  • Seite 133 NAS (Network Attached Storage) Lippensynchronisation NAS (Wiedergabe) Impedanz (Lautsprecher) Lippensynchronisation (Ton, Setup-Menü) Neo:6 Cinema (Surround-Dekoder) In.Trim (Optionen-Menü) LIVE/CLUB (Klangprogramm-Kategorie) Neo:6 Music (Surround-Dekoder) Information (Frontblende-Display) Low Frequency Effects Network Attached Storage Information-Menü Netzwerk (Information-Menü) Informationsanzeige Netzwerk (Setup-Menü) Informationsanzeige (Radio Data System) MAC Adresse Filter (Netzwerk, Setup-Menü) Netzwerk Standby (Netzwerk, Setup-Menü) INFO-Taste...
  • Seite 134 PLIIxMu (Erweitertes Surround) Sports (Klangprogramm) Präsenzlautsprecher (Lautsprecher anschließen) Sprache Testton (Lautsprecher, Setup-Menü) Pro Logic (Surround-Dekoder) Sprache (Language) (Setup-Menü) The Bottom Line (Klangprogramm) Program Service (Radio Data System) Standard (Klangprogramm) The Roxy Theatre (Klangprogramm) Program Type (Radio Data System) Standardeinstellungen wiederherstellen Ton (Setup-Menü) (ADVANCED SETUP-Menü) PURE DIRECT...
  • Seite 135 Wiedergabe (PC) Wiedergabe (USB-Speichergerät) Wiedergabe, einfache (iPod) Wiederherstellen der Standardeinstellungen (ADVANCED SETUP-Menü) Windows Media Player Yamaha Parametric room Acoustic Optimizer (YPAO) YPAO-Mikrofon Ziel-Zone (Trigger-Ausgang, Setup-Menü) Zone umbenennen (Multi-Zone, Setup-Menü) Zone umbenennen (Zone2 Ein, Setup-Menü) Zone2 Zone2 Ein (Haupt-Zone Ein, Setup-Menü) Zugriffskontrolle (Netzwerkgerät)
  • Seite 136 © 2013 Yamaha Corporation YF240A0/DE...

Inhaltsverzeichnis
