Seite 39: Tabelle Der Verwendeten Piktogramme
Tabelle der verwendeten Piktogramme ......Seite 39 Einleitung ................Seite 40 Bestimmungsgemäße Verwendung ........Seite 40 Lieferumfang ..............Seite 41 Ausstattung ...............Seite 41 Technische Daten ...............Seite 41 Ladekennlinie ..............Seite 42 Sicherheitshinweise ............Seite 42 Spezifi sche Sicherheitshinweise ........Seite 48 Vor der Inbetriebnahme ..........Seite 48 Inbetriebnahme ..............Seite 49 Anschließen ..............Seite 49 Trennen ................Seite 49 Anschluss an die Batterie ............Seite 49... -
Seite 40: Einleitung

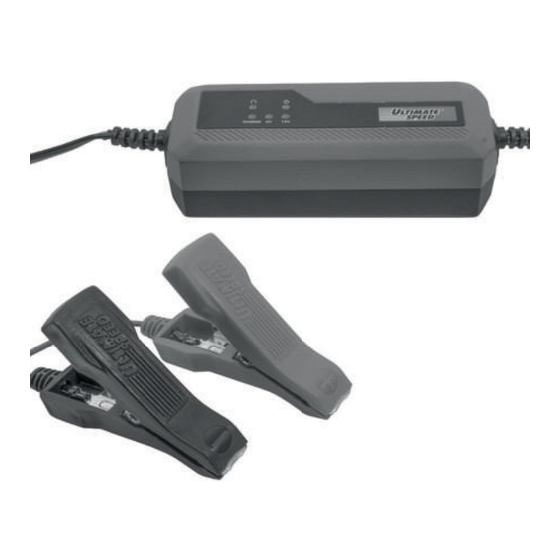

NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! z Bestimmungsgemäße Verwendung Das Ultimate Speed ULGD 1.0 A1 ist ein mehrstufiges Kfz-Batterieladegerät, das zur Aufladung und Erhaltungsladung von 6 V- (3 Zellen) oder 12 V- (6 Zellen) Blei-Akkus (Batterien wartungsfrei (MF), offen) mit Elektrolyt-Lösung (WET), oder Calcium-Akkus mit 1,2 Ah bis 24 Ah Kapazität geeignet ist. -
Seite 41: Lieferumfang
Netzkabel HINWEIS: Der im folgenden Text verwendete Begriff „Produkt“ oder „Gerät“ bezieht sich auf das in dieser Bedienungsanleitung genannte Kfz-Batterielade- gerät. z Technische Daten Modell: ULGD 1.0 A1 Bemessungsspannung: 230 V~ 50 Hz Bemessungsaufnahmestrom: 0,2 A Bemessungsausgangsgleichspan- / 12 V... -
Seite 42: Ladekennlinie
Umgebungstemperatur: -20 °C bis 50 °C Gehäuseschutzart: IP 20 Schutzklasse: II (Doppelisolierung) Batterietypen: 6 V-Blei-Säure-Batterie, 1,2 Ah -24 Ah: Laden, 1,2 Ah-100 Ah: Nachladen 12 V-Blei-Säure-Batterie, 1,2 Ah -24 Ah: Laden, 1,2 Ah-100 Ah: Nachladen z Ladekennlinie Verpolungsschutz und Diagnose Pulsladung mit 1 A Aufladung bis 7,2 V (6 V-Modus) / 14,4 V (12 V-Modus) Überwachung... - Seite 43 schädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Lassen Sie das Netzkabel im Beschädigungs- „ fall nur von autorisiertem und geschultem Fachpersonal reparieren! Setzen Sie sich im Reparaturfall mit der Servicestelle Ihres Landes in Verbindung! STROMSCHLAG GEFAHR! „ Stellen Sie bei einer fest im Fahrzeug montier- ten Batterie sicher, dass das Fahrzeug außer Betrieb ist! Schalten Sie die Zündung aus und bringen Sie das Fahrzeug in Parkposition, mit...
-
Seite 44: Explosions- Und Brandgefahr
STROMSCHLAG GEFAHR! „ Führen Sie die Montage, die Wartung und die Pflege des Kfz - Batterieladegerätes nur frei vom Netzstrom durch! STROMSCHLAG GEFAHR! „ Trennen Sie nach Beendigung des Auflade- und Erhaltungsladevorgangs, bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das Minus - Pol - Anschlusskabel des Kfz - Batte- rieladegeräts vom Minus - Pol der Batterie. - Seite 45 Stellen Sie die Batterie während des Ladevor- „ gangs auf eine gut belüftete Fläche. Andern- falls kann das Gerät beschädigt werden. EXPLOSIONSGEFAHR! „ Stellen Sie sicher, dass das Plus-Pol-Anschluss- kabel keinen Kontakt zu einer Treibstoffleitung (z. B. Benzin leitung) hat! VERÄTZUNGSGEFAHR! „...
-
Seite 46: Sicherheit Von Personen
Verwenden Sie das Kfz - Batterieladege- „ rät ausschließlich zum Auflade- und Erhal- tungsladevorgang von unbeschädigten 6 V- / 12 V - Blei - Batterien (mit Elektrolyt - Lösung)! Andernfalls kann Sachbeschädigung die Fol- ge sein. Verwenden Sie das Kfz - Batterieladegerät „... - Seite 47 gerten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchge- führt werden.
-
Seite 48: Elektrische Sicherheit
Nichtbeachtung besteht Brand- oder Explosi- onsgefahr! Schalten Sie das Gerät aus und ziehen Sie „ den Netzstecker aus der Steckdose: wenn Sie das Gerät nicht benutzen; – wenn Sie das Gerät unbeaufsichtigt lassen; – wenn Sie Reinigungsarbeiten vornehmen; – wenn das Anschlusskabel beschädigt ist. –... -
Seite 49: Inbetriebnahme
benutzen Sie das Gerät nicht. Wenden Sie sich an den Hersteller über die angegebene Serviceadresse. Entfernen Sie alle Schutzfolien und sonstigen Transportverpackungen. Prüfen Sie, ob die Lieferung vollständig ist. Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie „ Arbeiten am Kfz - Batterieladegerät durchführen. -
Seite 50: Batterien
klemmen führt das Gerät eine Spannungsmessung durch. Ergibt diese Spannungsmessung einen Wert über 2 Volt, wird eine Diagnose mit einem gepulsten Ladestrom durchgeführt. z 12 V-Batterien Wird nach der Diagnose eine Spannung über 7,5 V gemessen, so leuchtet das 12 V-Symbol . -
Seite 51: Umwelthinweise Und Entsorgungsangaben
z Umwelthinweise und Entsorgungsangaben WERFEN SIE ELEKTROWERKZEUGE NICHT IN DEN HAUSMÜLL! ROHSTOFFRÜCKGE- WINNUNG STATT MÜLLENTSORGUNG! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. -
Seite 52: Hinweise Zu Garantie Und Serviceabwicklung
Modell: ULGD 1.0 A1 Modellnummer: 2627 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Niederspannungsrichtlinie 2014/35/EU Elektromagnetische Verträglichkeit 2014/30/EU RoHS - Richtlinie 2011/65/EU + 2015/863/EU festgelegt sind. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 08. -
Seite 53: Garantiezeit Und Gesetzliche Mängelansprüche
Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der 3 - Jahres - Frist das de- fekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. - Seite 54 Service -Anschrift übersenden. HINWEIS: Auf www.lidl-service.com können Sie diese und viele weitere Handbü- cher, Produktvideos und Software herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service- Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 461065 Ihre Bedienungsanleitung öffnen. So erreichen Sie uns: DE, AT, CH Name:...
