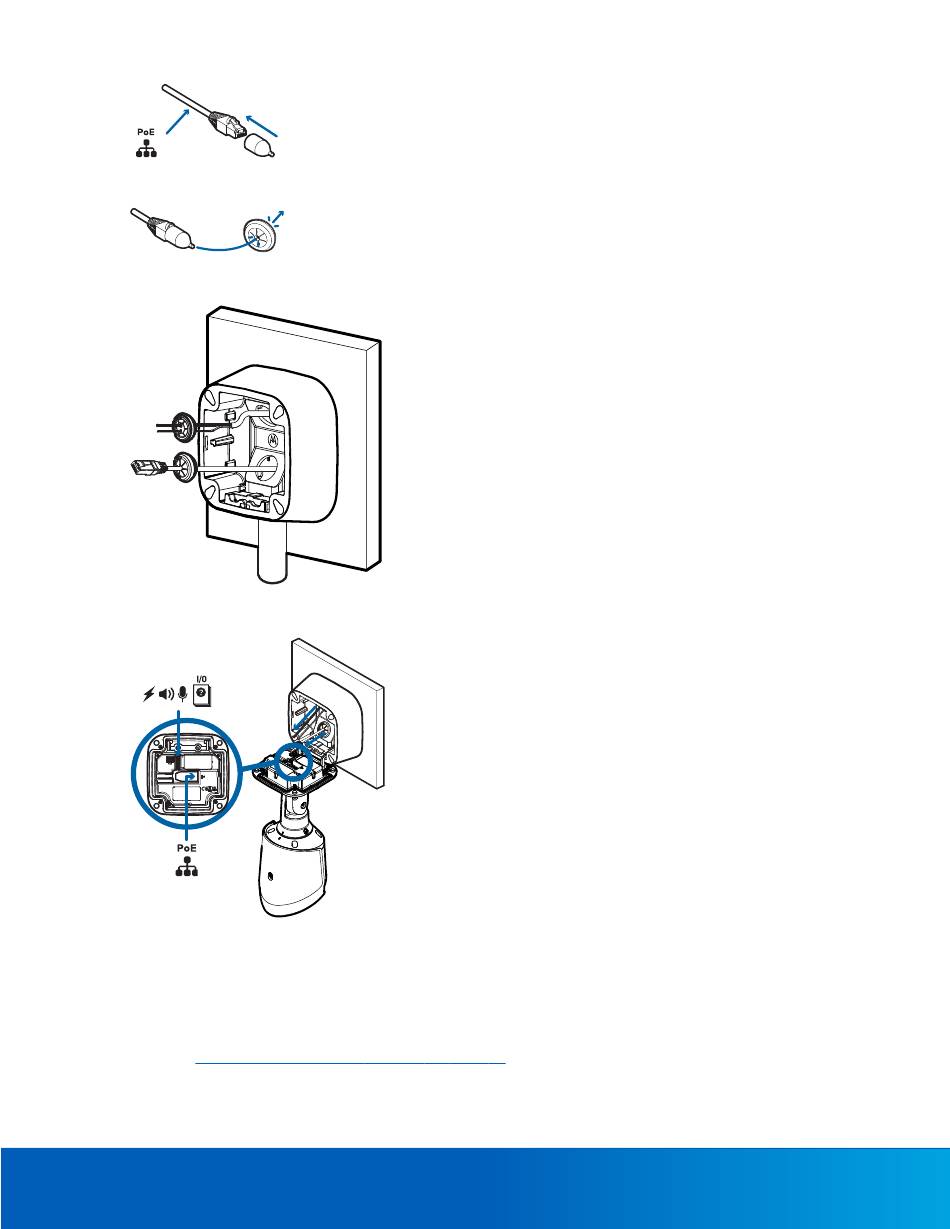

5. Führen Sie das Kabel durch die Anschlussdose und setzen Sie die Tülle in das Kabelloch der
Anschlussdose.
6. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss).
Die Link-LED-Anzeige leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde.
7. Schließen Sie Strom anhand einer der folgenden Methoden an:
o
Strom über Ethernet (PoE) Klasse 3 oder Klasse 4 – bei verfügbarem PoE leuchten die LEDs auf.
o
Externe Stromquelle – Schließen Sie eine externe Stromquelle (12 V Gleichstrom) an den
Anschlussblock an.
8. Überprüfen Sie, ob die Verbindungsstatus-LED den richtigen Status anzeigt. Weitere Informationen finden
Sie unter
Verbindungsstatus-LED-Anzeige auf Seite
Anschließen der Kabel
24.
12
