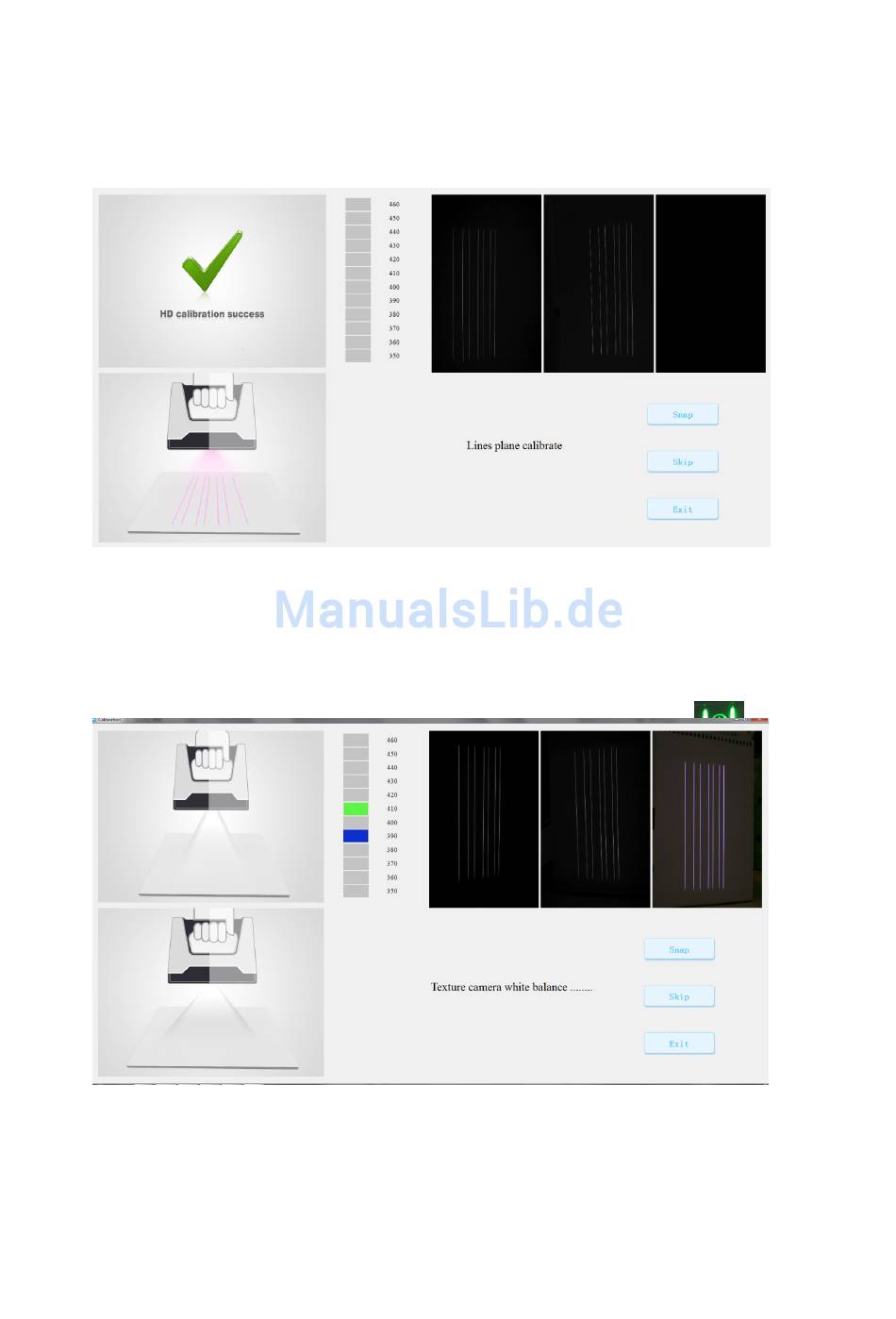

Nachdem alle 12 Bildmarker grün geworden sind, berechnet die Software
automatisch die ermittelten Kalibrierdaten. Ein Fortschritsbalken zeigt den Verlauf der
Berechnung. Ist die Berechnung abgeschlossen, erscheint „Camera calibration
success" und die Software wechselt automatisch zum Weißabgleich der Farbkamera.
5.3. Weißabgleich der Farbkamera
Für den Weißabgleich wird erneut die weiße Seite der ebenen Kalibrierplatte genutzt.
Kalibierplatte mit der weißen Seite eben hinlegen
o
Scanner im Abstand von ca. 350mm über der Platte halten
o
auf „Snap" in der Software klicken oder die Starttaste am Scanner drücken
o
Scanner langsam nach oben und/oder unten bewegen
o
Das Ziel ist es den blauen Bildmarker auf die Höhe des grünen Bildmarkers zu
o
bringern
Das System nimmt automatisch ein Bild und berechnet den Weißabgleich
o
Seite 15 von 63
