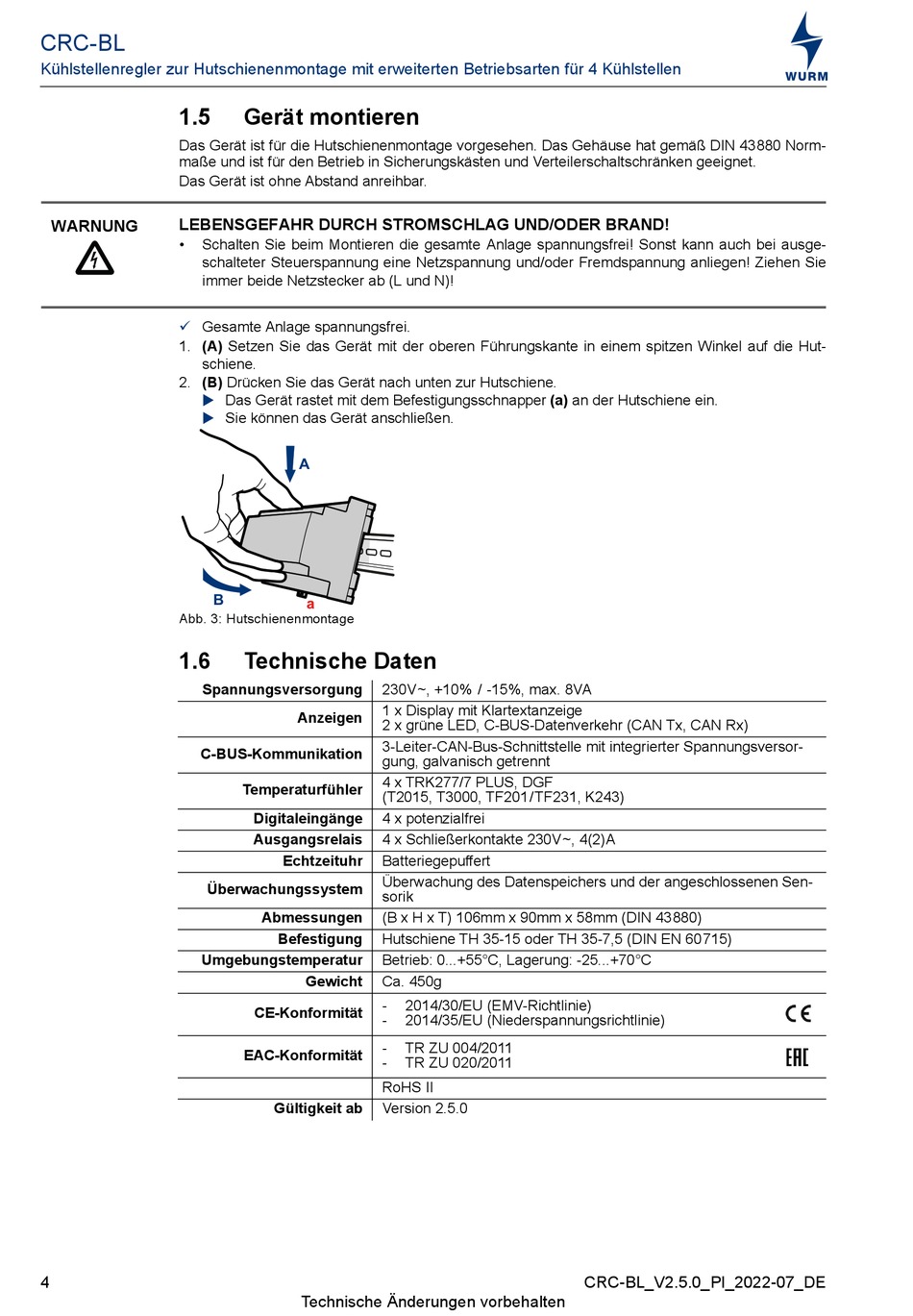

CRC-BL
Kühlstellenregler zur Hutschienenmontage mit erweiterten Betriebsarten für 4 Kühlstellen
1.5
Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat gemäß DIN 43880 Norm-
maße und ist für den Betrieb in Sicherungskästen und Verteilerschaltschränken geeignet.
Das Gerät ist ohne Abstand anreihbar.
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
WARNUNG
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Ziehen Sie
immer beide Netzstecker ab (L und N)!
Gesamte Anlage spannungsfrei.
1. (A) Setzen Sie das Gerät mit der oberen Führungskante in einem spitzen Winkel auf die Hut-
schiene.
2. (B) Drücken Sie das Gerät nach unten zur Hutschiene.
Abb. 3: Hutschienenmontage
1.6
Spannungsversorgung
C-BUS-Kommunikation
Überwachungssystem
Umgebungstemperatur
4
Gerät montieren
Das Gerät rastet mit dem Befestigungsschnapper (a) an der Hutschiene ein.
Sie können das Gerät anschließen.
A
B
Technische Daten
230V~, +10% / -15%, max. 8VA
1 x Display mit Klartextanzeige
Anzeigen
2 x grüne LED, C-BUS-Datenverkehr (CAN Tx, CAN Rx)
3-Leiter-CAN-Bus-Schnittstelle mit integrierter Spannungsversor-
gung, galvanisch getrennt
4 x TRK277/7 PLUS, DGF
Temperaturfühler
(T2015, T3000, TF201/TF231, K243)
Digitaleingänge
4 x potenzialfrei
Ausgangsrelais
4 x Schließerkontakte 230V~, 4(2)A
Echtzeituhr
Batteriegepuffert
Überwachung des Datenspeichers und der angeschlossenen Sen-
sorik
Abmessungen
(B x H x T) 106mm x 90mm x 58mm (DIN 43880)
Befestigung
Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Gewicht
Ca. 450g
-
CE-Konformität
-
-
EAC-Konformität
-
RoHS II
Gültigkeit ab
Version 2.5.0
Technische Änderungen vorbehalten
2014/30/EU (EMV-Richtlinie)
2014/35/EU (Niederspannungsrichtlinie)
TR ZU 004/2011
TR ZU 020/2011
CRC-BL_V2.5.0_PI_2022-07_DE
