Kühlstellenregler zur Hutschienenmontage mit erweiterten Betriebsarten für 4 Kühlstellen
Version und Gültigkeit der Dokumentation
Version
Datum
Ab V2.5.0
2022-07
Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be-
schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be-
schreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weitere Hinweise finden Sie auf der Internetseite www.wurm.de.
1.4

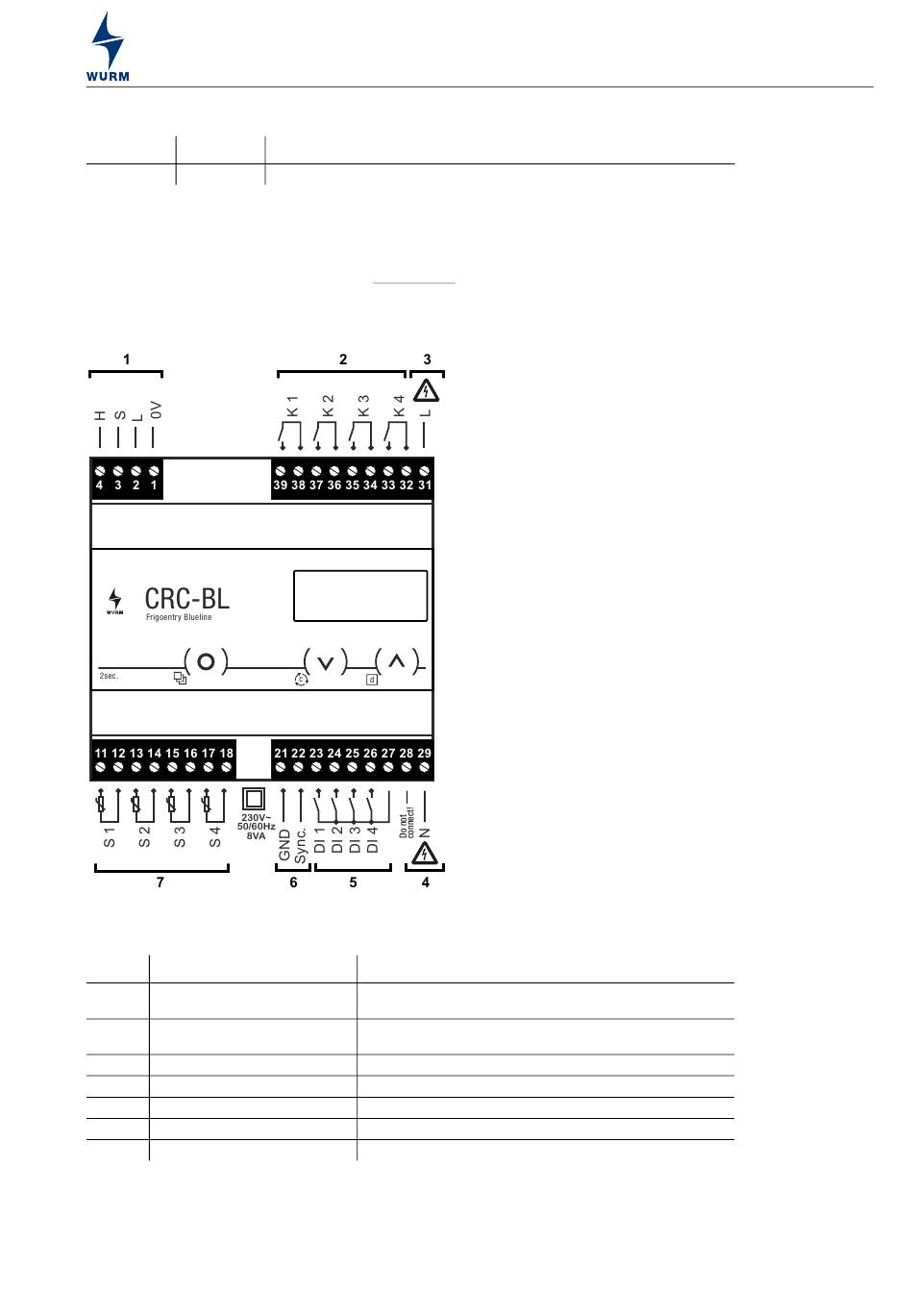

Anschlussbild
Abb. 2: Anschlussbild
Pos.
Bezeichnung
1
C-BUS-Schnittstelle
2
Ausgangsrelais K 1...K 4
3
Spannungsversorgung L
4
Spannungsversorgung N
5
Digitaleingänge DI 1...DI 4
6
Abtaubus
7
Fühlereingänge S 1...S 4
CRC-BL_V2.5.0_PI_2022-07_DE
Stand der Dokumentation
Funktion
Datenkommunikation (H = CAN-High, S = Shield,
L = CAN-Low, 0V = CAN-0V)
Abhängig vom Kühlstellentyp, potenzialfreier Kontakt,
230V~, 4(2)A
230V~/50Hz
Neutralleiter
Abhängig vom Kühlstellentyp
Abtausynchronisierung
Temperaturfühler
Technische Änderungen vorbehalten
CRC-BL
3
