Die folgenden Illustrationen zeigen eine, nach den oben genannten Kriterien installierte Multi-GNSS-Antenne
an einem Mast (z. B. Funkmast) sowie auf einem Hausdach.
Antenneninstallation ohne isolierte Fangeinrichtung

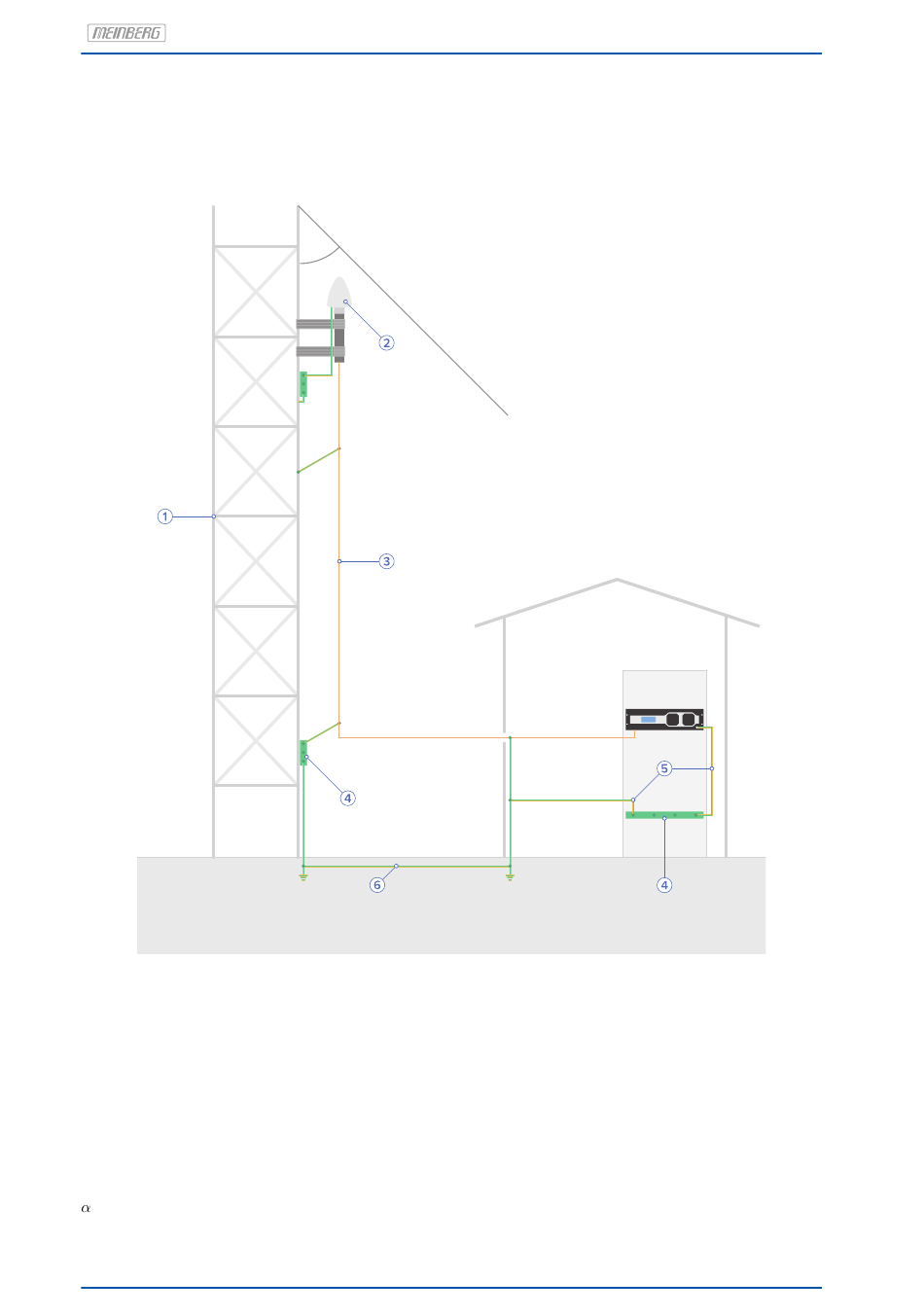

Abb. 5: Mastmontage
1 Antennenmast
2 Multi-GNSS-Antenne
3 Antennenkabel
4 Potentialausgleichsschiene
5 Potentialausgleichsleitung
6 Fundamenterder
Schutzwinkel
46
α
