Meinberg microSync RX800 Technische Referenz Seite 25

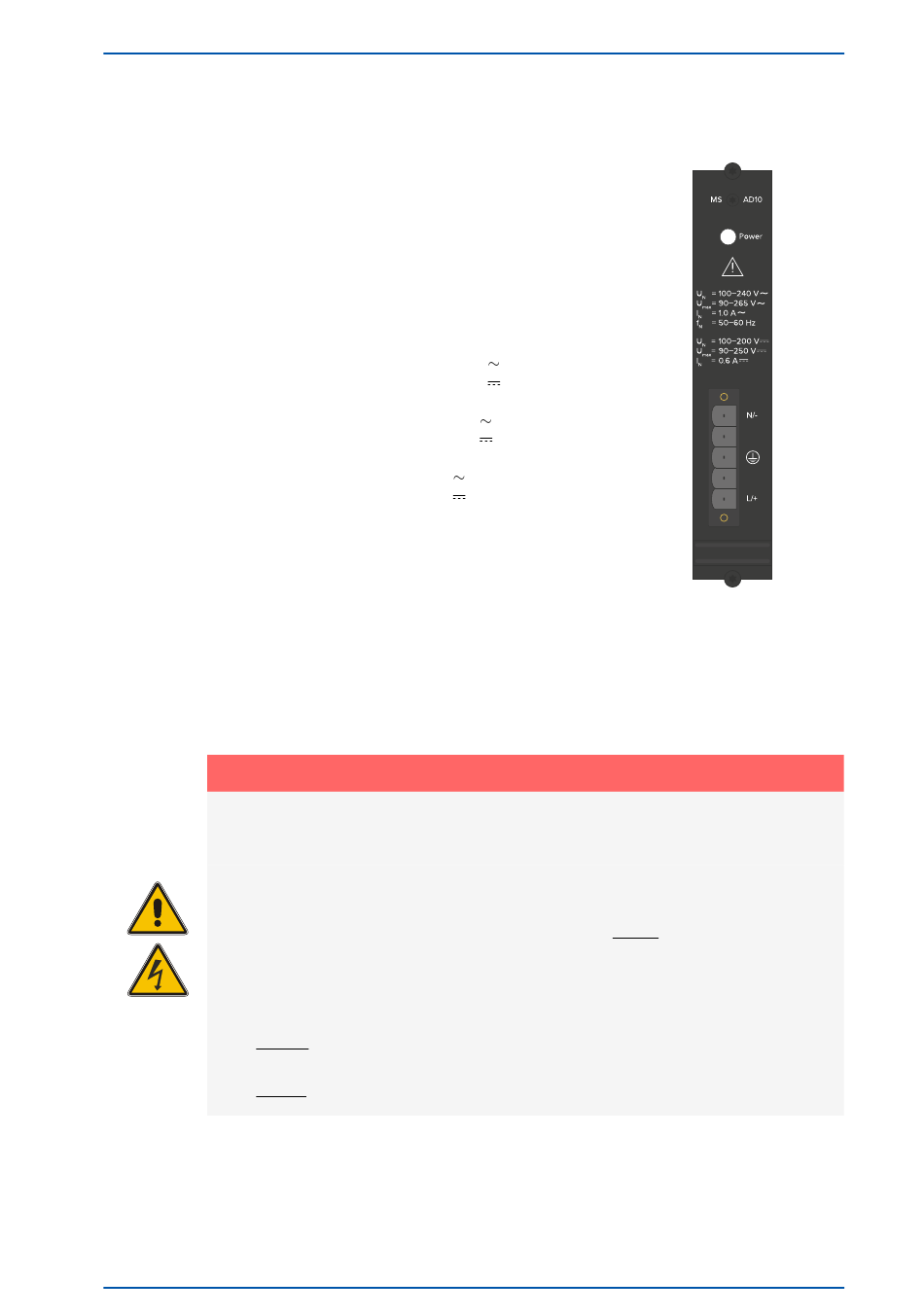

AD10 - AC/DC Netzteil
Verbindungstyp:
Steckerbelegung:
Eingangsparameter
————————————————————————————
Nennspannung:
Max. Spannung:
Leistungsaufnahme:
Nennfrequenz:
Max. Frequenzbereich:
Ausgangsparameter
————————————————————————————
Max. Leistung:
Max. Wärmeenergie:
Gefahr!
Dieses Gerät wird an einer gefährlichen Spannung betrieben.
Lebensgefahr durch elektrischen Schlag!
• Nur Fachpersonal (Elektriker) darf das Gerät anschließen.
• Arbeiten an geöffneten Klemmen und Steckern dürfen niemals bei anliegender Spannung
durchgeführt werden.
• Alle Steckverbinder müssen mit einem geeigneten Steckergehäuse gegen Berührung spannungs-
führender Teile geschützt werden!
• Hinweis: Achten Sie immer auf eine sichere Verdrahtung!
• Wichtig: Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden.
microSync
5-pol. DFK
1: N/-
2: nicht angeschlossen
3: PE (Schutzleiter)
4: nicht angeschlossen
5: L/+
U = 100-240 V
N
100-200 V
U = 90-265 V
max
90-250 V
I = 1,0 A
N
0,6 A
f = 50-60Hz
N
f = 47-63Hz
max
P = 50 W
max
E = 180,00 kJ/h (170,61 BTU/h)
therm
Datum: 3. Juni 2024
7 microSync RX800/AD10DC20 Anschlüsse
21
