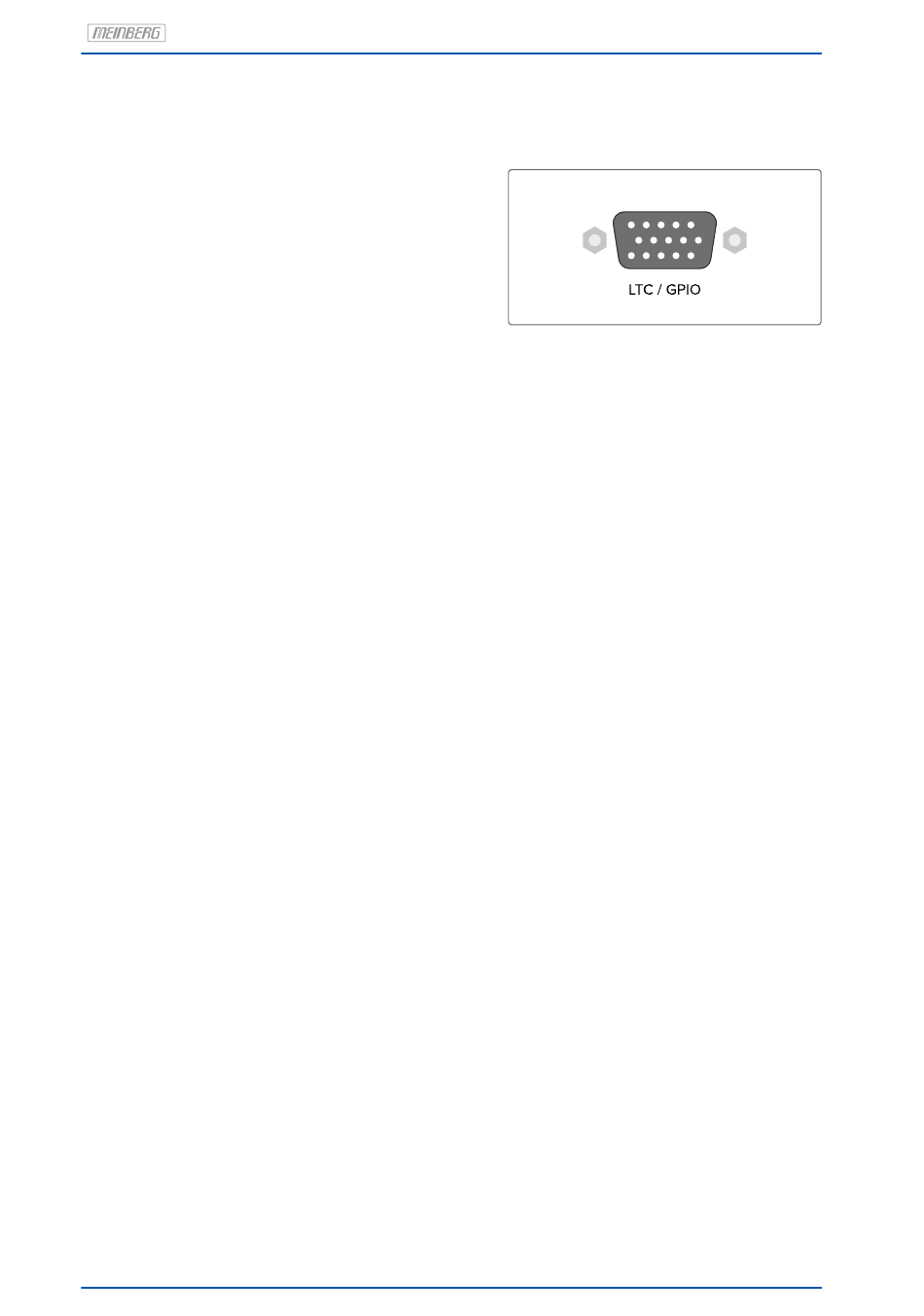

7.4 LTC/GPIO

Signal: LTC Reader (25 fps)
Signalpegel: TTL; 2,5 V
an 50 Ohm
Pinbelegung:
1. LTC out - LTC symmetric Lo Pot. Output
2. LTC_out + LTC symmetric Hi Pot. Output
3. LTC_in + LTC symmetric Hi Pot. Input
4. LTC in - LTC symmetric Lo Pot. Input
5. LTC TTL in LTC, TTL Level, Input
6. GND
7. GND
8. GND
9. GND
10. GND
11. DARS + DARS symmetric Hi Pot. Output
12. DARS - DARS symmetric Lo Pot. Output
13. n.c. not connected
14. TIME_SYN TS output, TTL Level
15. LTC TTL out LTC output, TTL Level
Verbindungstyp:D-SUB Buchse
Kabel: Koaxial, geschirmt
26
(MARK/SPACE)
